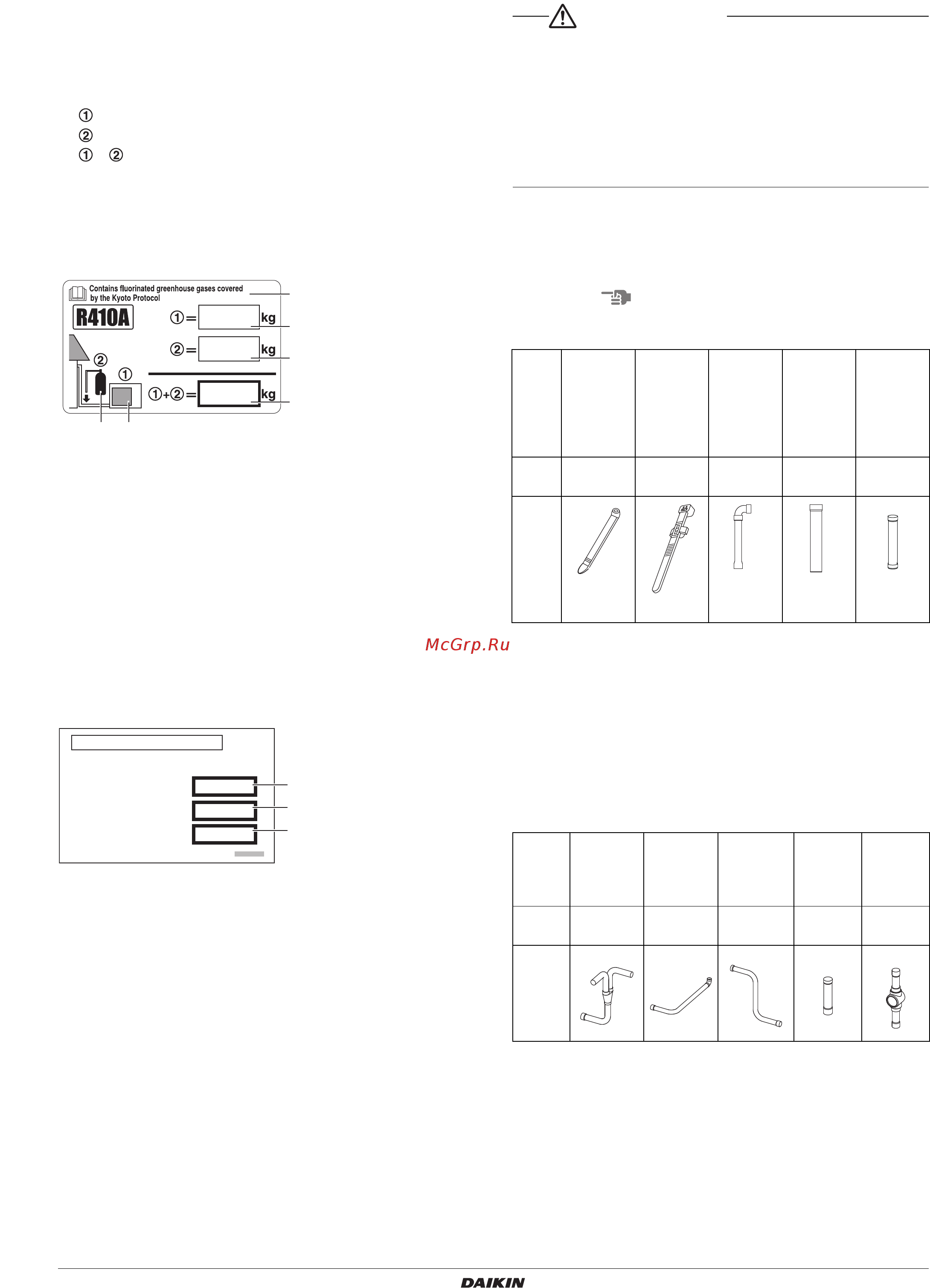

Руководство по монтажу
3
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Важная информация об используемом хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Тип хладагента: R410A
GWP Значение
(1)
: 1975
(1)
GWP = потенциал глобального потепления
Впишите несмываемыми чернилами:
объем заводской заправки хладагентом,
объем дополнительно заправленного хладагента и
+ общее количество заправленного хладагента
на этикетке о заправке хладагентом, которая поставляется
в комплекте.
Этикетка о заправке должна наклеиваться рядом с портом
заправки хладагентом (например, на внутренней стороне
сервисной крышки).
[ФРЕОНОВОЕ МАСЛО]
В системе используется фреоновое масло DAPHNE FVC68D.
Представленная ниже этикетка прикреплена к наружному
агрегату под этикеткой хладагента. Заполните пустые поля
несмываемыми чернилами
.
1
Целевая температура испарения
2 Общее количество требуемого фреонового масла
3 Количество дополнительного фреонового масла
[РАСЧЕТНОЕ ДАВЛЕНИЕ]
Поскольку расчетное давление составляет 3,8 MPa или 38 бар
(для блока R407C : 3,3 МПа или 33бар), толщина стенок трубок
должна выбираться более тщательно в соответствии
сдействующими локальными и государственными
нормативными документами.
1-3 Требования к утилизации отходов
Демонтаж агрегата, удаление холодильного агента, масла
идругих частей должны проводиться в соответствии с местным
и общегосударственным законодательством.
2. ПОДГОТОВКА К МОНТАЖУ
ПРЕДОСТЕРЕЖЕНИЕ
• При установке внутреннего блока, обратитесь к руководству
по монтажу в комплекте с внутренним блоком.
• Используйте комплект для соединения нескольких
трубопроводов наружных агрегатов (EKHRQZM), чтобы
разделить газовый трубопровод и подсоединить его
кразличным наружным агрегатам.
• Требуются дополнительные принадлежности для установки
изделия. Обратитесь к информации о дополнительных
принадлежностях.
2-1 Стандартные поставляемые
принадлежности
В комплект входят следующие принадлежности. Место хранения
принадлежностей показано на рисунке.
Примечание
Не выбрасывайте ни одну из принадлежностей, пока установка не
закончена.
Прочее
• Руководство по монтажу
• Руководство по эксплуатации
• Этикетка хладагента
• Этикетка фреонового масла
2-2 Обязательный комплект для соединения
Комплект для соединения трубопроводов нескольких
наружных агрегатов.
2-3 Модельный ряд
LREQ15-20
3
5
6
2
1
4
1 Заводская заправка
системы хладагентом:
см. табличку с
наименованием изделия
2 объем дополнительно
заправленного
хладагента
3 общее количество
заправленного
хладагента
4 Содержит имеющие
парниковый эффект
фторированные газы,
на которые
распространяется
действие Киотского
протокола
5 наружный блок
6 баллон с хладагентом
и манометрический
коллектор для заправки
REF. OIL VOLUME
REF. OIL: DAPHNE FVC68D
TARGET EVAPORATING TEMP.
=
TOTAL REQUIRED.
=
ADDITIONAL OIL.
=
°c
L
L
1
2
3
Наи-
мено-
вание
Зажим (1) Зажим (2)
Вспомога-
тельная
боковая
жидкост-
ная трубка
(1)
Вспомога-
тельная
боковая
жидкост-
ная трубка
(2)
Вспомога-
тельная
боковая
газовая
трубка (1)
Количе-
ство
10 шт.2 шт.1 шт.1 шт.1 шт.
Форма
Малень-
кая
Наиме-
нова-
ние
Газовая
трубка раз-
ветвителя
(1)
Газовая
трубка раз-
ветвителя
(2)
Газовая
трубка раз-
ветвителя
(3)
Газовая
трубка
разветви-
теля (4)
Смотро-
вое
стекло
Количе-
ство
1 шт.2 шт.2 шт.2 шт.1 шт.
Форма
