Руководство по монтажу
15
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Эта установка включает преобразовательное устройство.
Соедините заземление и оставьте заряд, для устранения
воздействия на другие устройства, понижая помехи,
создаваемые инверторным устройством и для
предотвращения тока утечки от заряженного тока во
внешнем корпусе изделия.
Не подсоединяйте провод заземления к газовым трубам,
фановым трубам, молниеотводам или проводам телефонного
заземления.
Газовые трубы: утечка
газа могла бы привести к взрыву
ивызвать пожар.
Фановые трубы: если используется твердый пластмассовый
трубопровод эффект заземления не возможен.
Телефонные заземляющие провода и молниеотводы:
опасны когда удар молнии вследствие аномальному
повышению электрического потенциала в заземлении.
Проконтролируйте установку выключателя цепи утечки
заземления.
Этот блок использует инвертор, поэтому установите
прерыватель цепи
утечки на землю, который сможет
обработать высшую гармонику, чтобы предотвратить сбои
непосредственно прерывателя цепи утечки на землю.
Прерыватель цепи утечки на землю, которые существуют
специально для защиты от замыканий на землю, должен
использоваться в соединении с главным выключателем или
предохранителем для использования с электропроводкой.
Электропроводка должна быть сделана в соответствии
смонтажными схемами и описанием данным в этом
документе.
Не включайте, пока не закончится работа по укладке трубок
хладагента.
(Если запустить до завершения работы по укладке трубок,
компрессор может выйти из строя.)
Никогда не снимайте термистор, датчик или и
т.д. при
соединении электропроводки передачи и проводки для
электропитания.
(Если работает со снятым термистором, датчиком или и т.д.,
компрессор может сломаться).
Это изделие имеет детектор защиты противофазы, который
работает только, когда включается питание. Если происходит
отключение питания или питание, которое изделие использует
для работы, включается и выключается,
присоедините цепь
защиты противофазы. Работа устройства в обратной фазе
может послужить причиной поломки компрессора и других
компонентов.
Присоедините надежно провод питания. Ввод питания
спотерянной нулевой фазой или с ошибочной нулевой
фазой приведет к поломке блока.
Никогда не соединяйте источник питания в противофазе.
Блок не может работать нормально в противофазе.
Если вы
соединяете в противофазе, поменяйте две
из трех фаз.
Убедитесь, что электрический коэффициент
несимметричности не больше 2%. Если он больше,
чем этого значения, срок службы блока снижается.
Если коэффициент превысит 4%, то блок выключится, и код
классификации неисправности будет отображаться на
внутреннем пульте ДУ.
Соедините провод надежно используя указанный провод
и установите его с прикрепленным зажимом, не
прикладывая
внешнее давление на оконечные детали (клемма для подвода
питания, клемма для передающего провода и клемма
заземления).
Установите выключатель, который позволяет Вам выключать
все выводы с главного источника питания.

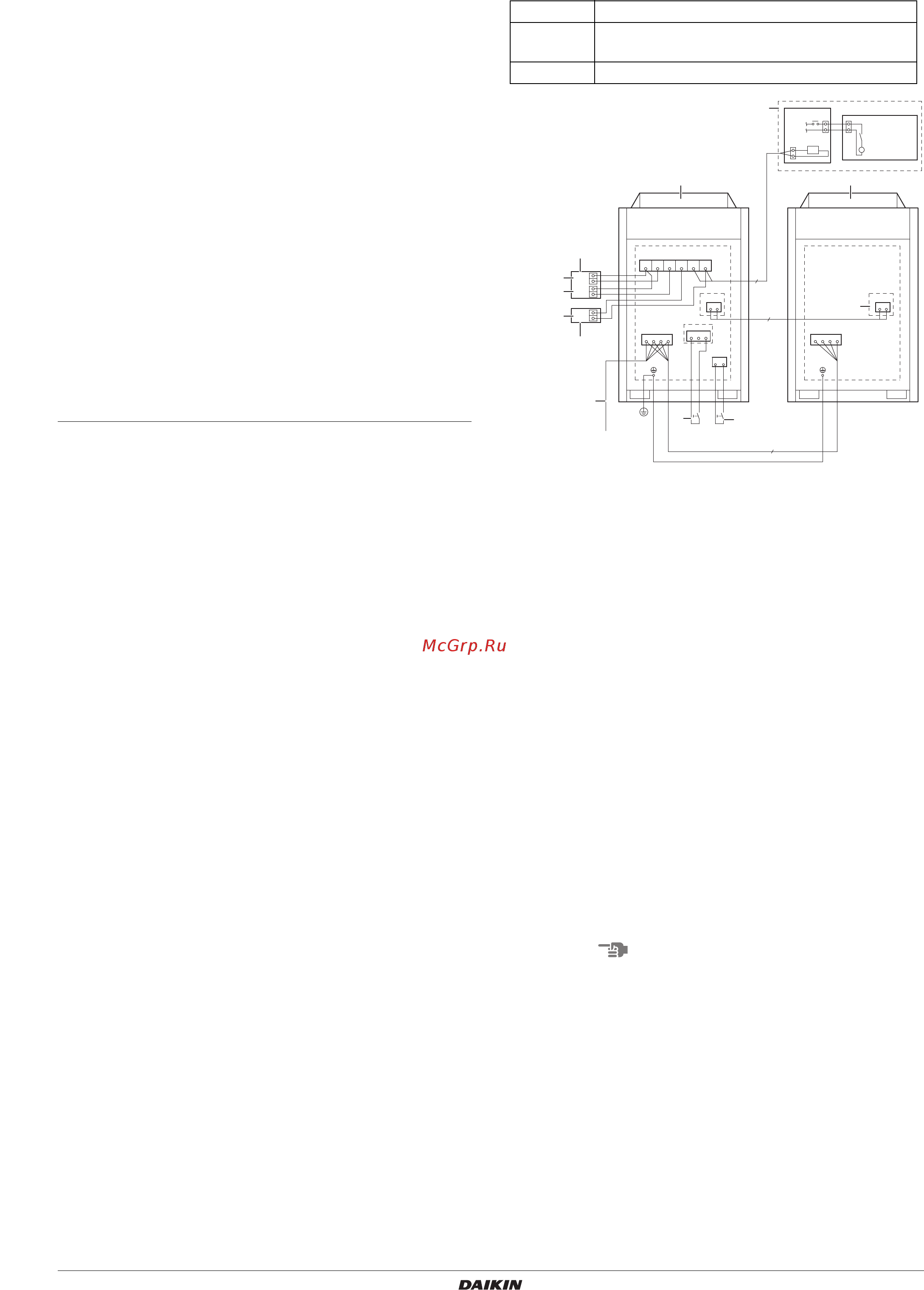

7-1 Пример электропроводки всей системы
1 3 фазы 50 Гц 380~415 В
Прерыватель цепи утечки на землю (высокочастотный тип)
(для защиты от замыкания на землю, перегрузки, и от
короткого замыкания)
2 Главные блоки
3 Подчиненный блок
4 Дистанционный выключатель (см. примечание 2)
5 Выход предостережения
6 Выход предупреждения
7 Панель аварийной сигнализации
8 Выход запуска
9 Панель
10 Заземление
11 ВЫКЛЮЧЕНО: Нормальный режим
ВКЛЮЧЕНО: тихий режим
12 Внутренний агрегат
13 Передача
данных в мультисистеме (Q1, Q2)
Примечание
Используйте изолирующие трубки для электропроводки
источника питания.
Удостоверьтесь, что слабая электрическая электропроводка
(то есть для дистанционного регулятора, между блоками,
ит.д.) и проводка питания не проходят друг около друга,
сохраняя расстояние между ними по крайней мере 50 мм.
Близкое расположение может вызвать электрическую
интерференцию, сбои и поломку.
Обязательно соедините проводку
для подвода питания
склеммной колодкой проводки питания и закрепите ее как
описано в "7-2 Порядок выполнения входящей
электропроводки" на странице 16.
Не соединяйте источник питания с клеммной колодкой для
передающего провода для предупреждения, аварийной
сигнализации, операционного выхода и выключателя
дистанционного управления. Иначе вся система будет
повреждена.
Ry1 Реле
S1T
Термостат для регулирования
внутренней
температуры
Y1S Электромагнитный клапан
ɉɪɢɦɟɱɚɧɢɟ ȼɫɥɭɱɚɟɢɫɩɨɥɶɡɨɜɚɧɢɹɞɢɫɬɚɧɰɢɨɧɧɨɝɨ
ɩɟɪɟɤɥɸɱɚɬɟɥɹɢɫɩɨɥɶɡɭɣɬɟɛɟɫɩɨɬɟɧɰɢɚɥɶɧɵɣ
ɤɨɧɬɚɤɬɞɥɹɦɢɤɪɨɬɨɤɚɧɟɛɨɥɟɟɦȺȼ
ɩɨɫɬɨɹɧɧɨɝɨɬɨɤɚ
ɉɪɢɦɟɱɚɧɢɟ ɋɭɦɦɚɪɧɚɹɦɨɳɧɨɫɬɶɞɥɹɩɪɟɞɨɫɬɟɪɟɠɟɧɢɹ
ɩɪɟɞɭɩɪɟɠɞɟɧɢɹ$ɢɥɢɦɟɧɟɟɩɪɢɩɟɪɟɦɟɧɧɨɦ
ɧɚɩɪɹɠɟɧɢɢ±ȼ
ɇɚɝɪɭɡɨɱɧɚɹɫɩɨɫɨɛɧɨɫɬɶɪɚɛɨɱɟɝɨɜɵɯɨɞɚɜɵɯɨɞɚ
ɡɚɩɭɫɤɚ$ɢɥɢɦɟɧɟɟɩɪɢɩɟɪɟɦɟɧɧɨɦɧɚɩɪɹɠɟɧɢɢ
±ȼ
X3M
;0$3
4
;0$3
44
4
L3
C
/
;0
/
$
;0
N
B
/
/
;0$3
:
N
L3
5\
5\
3 3R&C
2
7
9
3
1
10
11
5
6
8
12
13
4
67
<6
