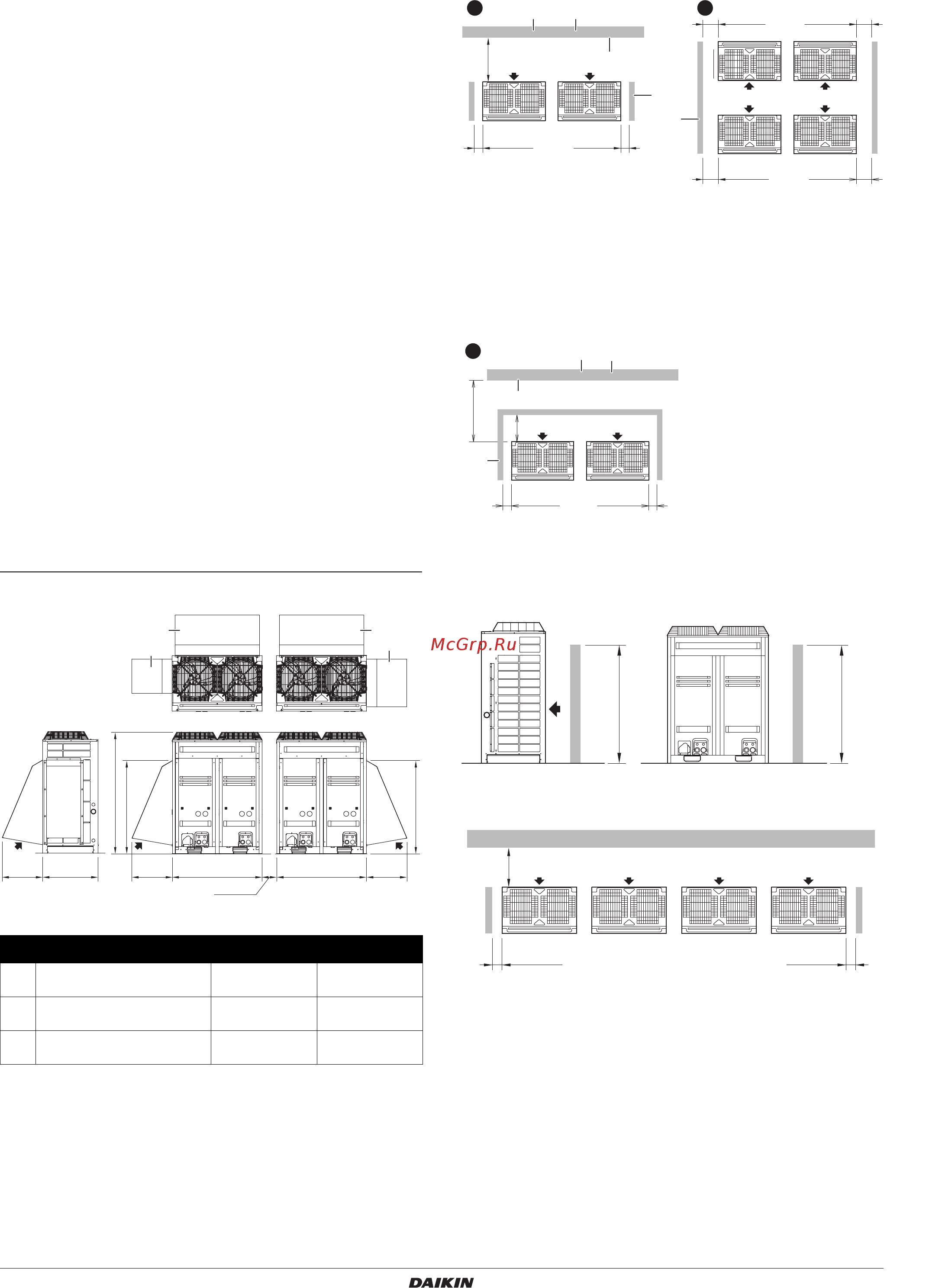

![Daikin LREQ15BY1R [9/28] A b c d](/views2/1767715/page9/bg9.png)
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Руководство по монтажу
6
1. Инвертерный кондиционер может вызвать электронный шум,
генерируемый AM радиовещанием. Изучите, где установить
главный кондиционер и электрические провода, сохраняя
необходимые расстояния от стерео оборудования,
персональных компьютеров, и т.д.
Особенно для мест со слабым приемом, обеспечьте, чтобы
сохранялось расстояние, по крайней мере 3 метра, для
внутренних дистанционных регуляторов, разместите подвода
питания и передачи в
трубках и заземлите трубки.
2. При установке на месте, где происходят обильные снегопады,
примите следующие меры для защиты от снега.
• Обеспечьте, чтобы основание находилось достаточно
высоко, чтобы входные отверстия не засорялись снегом.
• Установите снегозащитный кожух (дополнительное
приспособление)
• Снимите заднюю входную решетку, чтобы во избежание
накопления снега на оребрении.
3. Если конденсат может капать на лестницу (или проход)
в зависимости от состояния пола, примите меры, такие как,
установка комплекта центрального дренажного поддона
(поставляется отдельно).
4. Хладагент R410A сам по себе не токсичен, не горюч
иявляется безопасным. Если все же происходит утечка
хладагента, его концентрация может превысить допустимые
нормы в зависимости от объема помещения. В связи с этим
целесообразно принять меры по предотвращению утечек.
См. "Технические данные" для получения дополнительной
информации.
5. Если наружные агрегаты устанавливаются в областях
собильными снегопадами, следует применять снегозащитный
кожух. Он поставляется по дополнительному заказу. Если
блоки устанавливаются в месте, где окружающая температура
может падать ниже –10°C, установите ветрозащитный щит или
снегозащитный кожух.
1. Монтаж снегозащитного кожуха
Необходимые детали:
2. Монтаж ветрозащитного щита
Ситуации, в которых требуется щит не со стороны всасывания:
a Главный блок
b Подчиненный блок
c Главный блок 1
d Подчиненный блок 1
e Главный блок 2
f Подчиненный блок 2
g Неограниченная высота стены
Ситуация, в которой требуется щит со стороны всасывания:
a Главный блок
b Подчиненный блок
c Неограниченная высота стены
Примечания:
*1 Высота щита и стены: 1300 мм или
более.
*2 Если наружные агрегаты устанавливаются в ряд, установите
щиты по обеими сторонам ряда.
a Главный блок 1
b Подчиненный блок 1
c Главный блок 2
d Подчиненный блок 2
Снегозащитный кожух
Наименования исполнений Необходимое кол-во
1
Правое отверстие для
впуска воздуха
KPS26C504R
1
2
Левое отверстие для
впуска воздуха
KPS26C504L
1
3
Заднее отверстие для
впуска воздуха
KPS26C504B
2
1240560
200
1680
1290
765 1240560 560
1290
33
2
1
a
cd
ef
b
*1
g
*1
*2
*1
A
B
C
7000
3000
1500 1500
ab
*1
*1
*3
c
1300
1300
abcd
