LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Руководство по монтажу
12

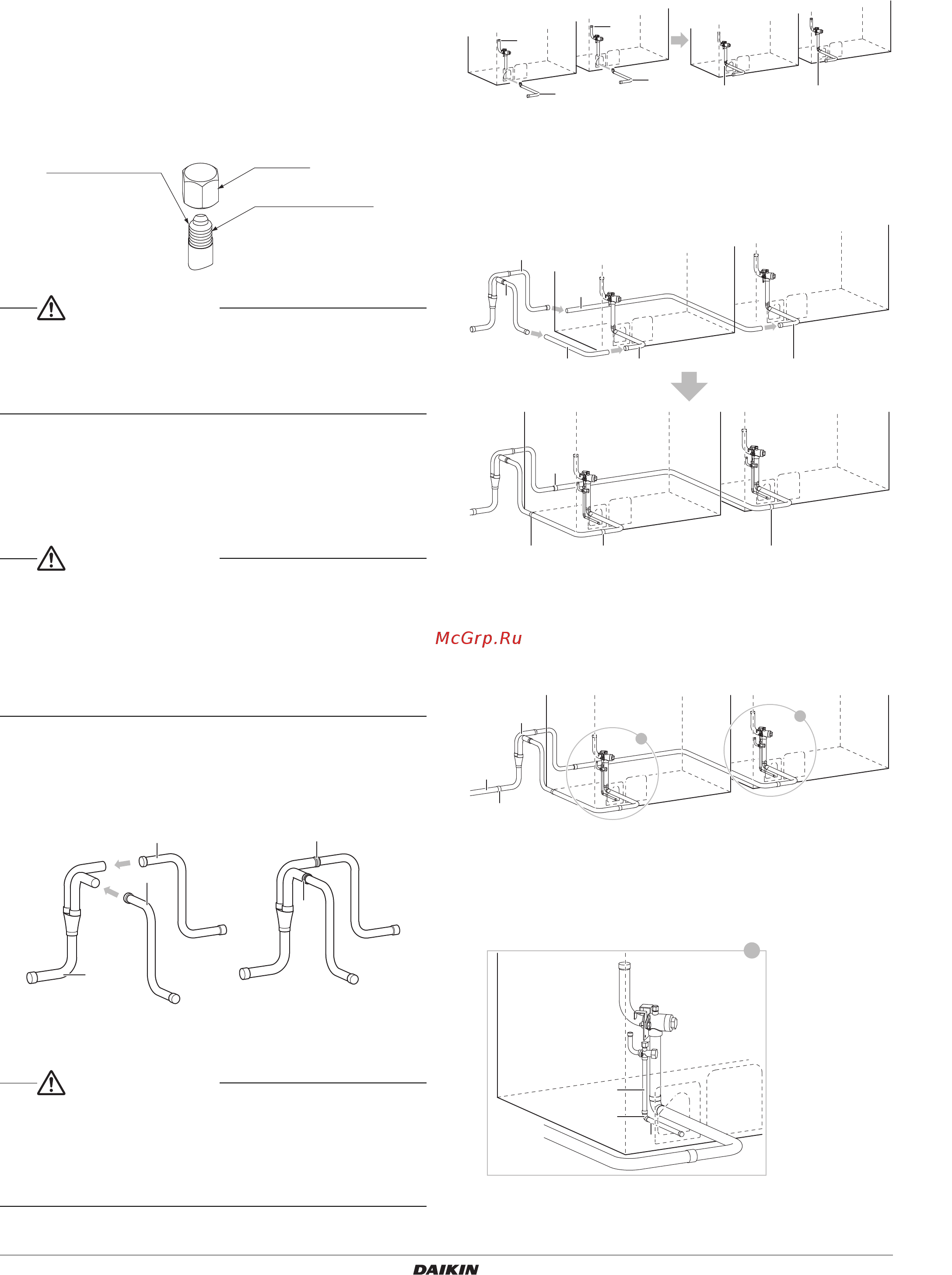

Меры предосторожности при обращении с сервисным
отверстием
• Работа с сервисным отверстием со шлангом для закачки
снабженным штоком толкателя.
• Во время установки крышки примените к винтовой резьбе
средство для фиксации винта.
• Не применяйте средство для фиксации винта (для
использования конусной гайки) к изолируемой детали.
• Убедитесь, что надежно затянули крышку после
работы.
Обратитесь к "Метод работы запорных клапанов" на
странице 11
для получении информации о моменте затяжки
клапана.
ПРЕДОСТЕРЕЖЕНИЕ
Примените средство для фиксации резьбы к опоре крышки
клапана и резьбе отверстия для обслуживания.
Иначе, внутрь проникнет и замерзнет вода конденсации росы.
Поэтому, утечка газа хладагента или сбой компрессора могут
явиться результатом деформации или повреждения крышки.
3. Соединение трубопровода хладагента с наружным
блоком.
Используйте комплект для соединения трубопроводов
нескольких наружных агрегатов (EKHRQZM), чтобы разделить
газовый трубопровод и подсоединить его к различным наружным
агрегатам.
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте только указанный комплект для соединения
трубопроводов нескольких наружных агрегатов (EKHRQZM).
• Если комплект установлен неправильно, возможно
повреждение компрессора.
• Перед пайкой убедитесь в том, что поблизости отсутствуют
горючие материалы.
• Убедитесь в том, что горизонтальная часть газового
трубопровода наклонена вниз к наружным агрегатам.
Если соединено с передней поверхностью
1. Подсоедините газовые трубки разветвителя (3) к газовой
трубке разветвителя (1). Эти трубки поставляются в комплекте
для соединения трубопроводов нескольких наружных
агрегатов.
1 Газовая трубка разветвителя (3)
2 Газовая трубка разветвителя (1)
3 Пайка
ПРЕДОСТЕРЕЖЕНИЕ
При монтаже газовой трубки разветвителя (1) выполняйте
следующие требования.
• Не наклоняйте больше чем на 10°.
• Убедитесь в том, что максимальный перепад высот
относительно наружного агрегата не превышает 3 м.
• Установите горизонтально.
2. Подсоедините газовые трубки разветвителя (2) к газовым
запорным клапанам. Эти трубки поставляются в комплекте
для соединения трубопроводов нескольких наружных
агрегатов.
1 Газовая трубка разветвителя (2)
2 Газовый запорный клапан
3 Пайка
3. Подсоедините газовые трубки разветвителя (3) к газовым
трубкам разветвителя (2) с помощью приобретаемых на месте
трубок разветвителя.
1 Газовая трубка разветвителя (3)
2 Трубка разветвителя
(приобретается по месту установки)
3 Газовая трубка разветвителя (2)
4 Пайка
4. Подсоедините газовую трубку разветвителя (1) к основной
газовой линии. Основная газовая линия приобретается на
месте.
1 Основная газовая линия (приобретается на месте)
2 Газовая трубка разветвителя (1)
3 Пайка
5.
Подсоедините вспомогательные жидкостные трубки (1)
кжидкостным запорным клапанам. Вспомогательные жидкостные
трубки (1) поставляются в комплекте с наружным агрегатом.
1 Жидкостный запорный клапан
2 Пайка
3 Вспомогательная жидкостная трубка (1)
Ʉɪɵɲɤɚ
ɉɪɢɦɟɧɢɬɟ
ɫɪɟɞɫɬɜɨ
ɮɢɤɫɚɰɢɢɪɟɡɶɛɵ
ȼɢɧɬɨɜɚɹɪɟɡɶɛɚ
ɇɟɩɪɢɦɟɧɹɣɬɟ
ɫɪɟɞɫɬɜɨ
ɮɢɤɫɚɰɢɢ
ɪɟɡɶɛɵ
ɍɩɥɨɬɧɹɸɳɚɹ
ɱɚɫɬɶ
1
2
3
3
1
1
2
2
1
3 3
1
2
4
1
2
4
3
4
3
4
3
1
2
A
A
A
2
1
3
