Руководство по монтажу
13
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01

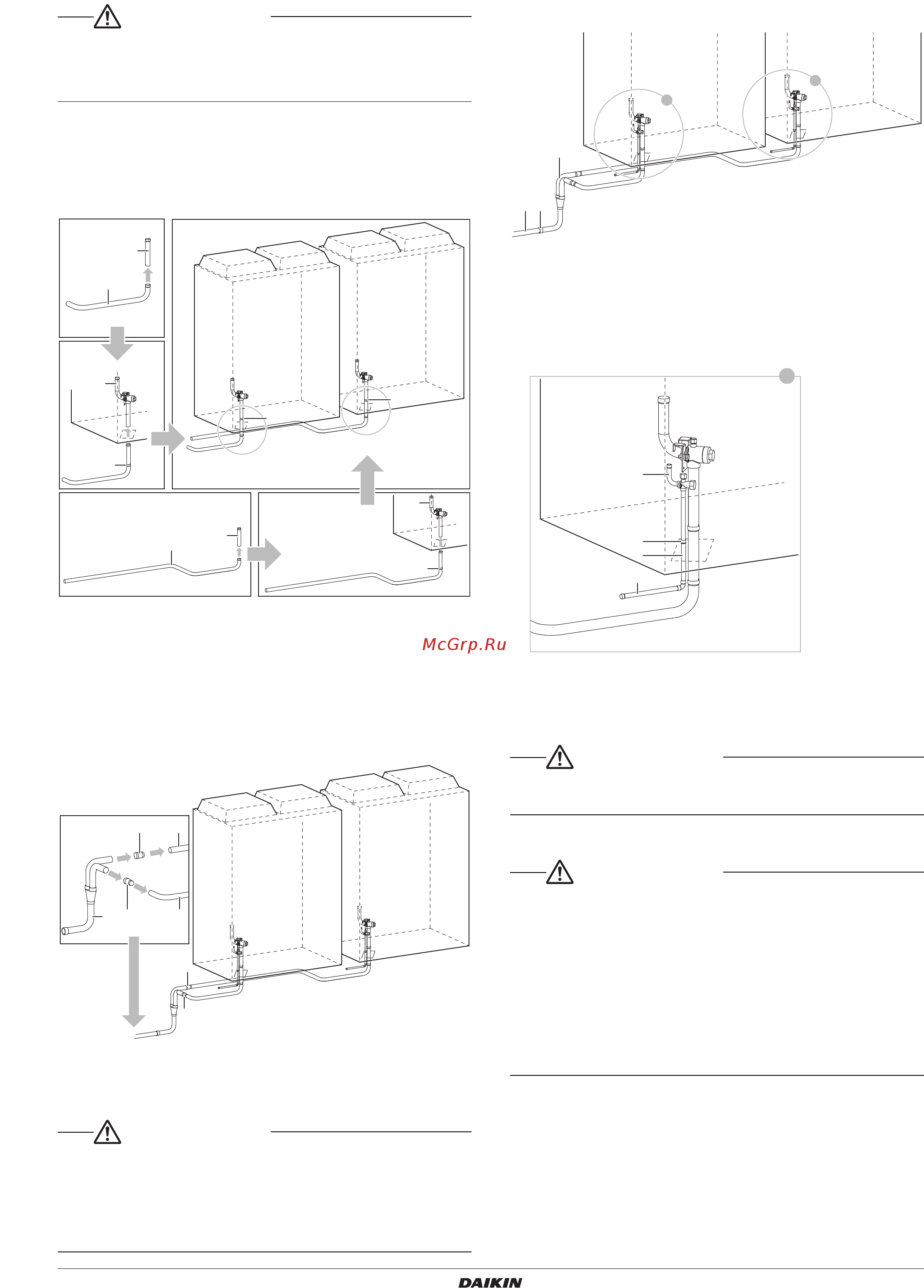

При поперечном соединении (с нижней стороны)
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте только указанный комплект для соединения
трубопроводов нескольких наружных агрегатов (EKHRQZM).
• Перед пайкой убедитесь в том, что поблизости отсутствуют
горючие материалы.
1. Подсоедините вспомогательные газовые трубки (1)
к приобретаемым на месте трубкам разветвителя.
Вспомогательные газовые трубки (1) поставляются
в комплекте с наружными агрегатами.
2. Подсоедините вспомогательные газовые трубки (1) к газовым
запорным клапанам.
1 Вспомогательная газовая трубка (1)
2 Трубка разветвителя (приобретается по месту установки)
3 Газовый запорный клапан
4 Пайка
3. Подсоедините приобретаемые на месте трубки разветвителя
кгазовой трубке
разветвителя (1) с помощью газовых трубок
разветвителя (4). Газовая трубка разветвителя (1) и газовые
трубки разветвителя (4) поставляются в комплекте для
соединения трубопроводов нескольких наружных агрегатов.
1 Газовая трубка разветвителя (4)
2 Трубка разветвителя (приобретается по месту установки)
3 Газовая трубка разветвителя (1)
4 Пайка
ПРЕДОСТЕРЕЖЕНИЕ
При монтаже газовой трубки разветвителя (1) выполняйте
следующие требования.
• Не наклоняйте больше чем на 10°.
• Убедитесь в том, что максимальный перепад высот
относительно наружного агрегата не превышает 3 м.
• Установите горизонтально.
4. Подсоедините газовую трубку разветвителя (1) к основной
газовой линии. Основная газовая линия приобретается на
месте.
1 Газовая трубка разветвителя (1)
2 Основная газовая линия (приобретается на месте)
3 Пайка
5. Подсоедините вспомогательные жидкостные трубки (2)
кжидкостным запорным клапанам. Вспомогательные
жидкостные трубки (2) поставляются в комплекте
с наружными агрегатами.
1 Жидкостный запорный клапан
2 Вспомогательная боковая жидкостная трубка (2)
3
Трубка разветвителя (приобретается по месту установки)
4 Пайка
ПРЕДОСТЕРЕЖЕНИЕ
• Убедитесь, что трубопровод не касается других труб, нижней
рамы или боковых пластин изделия.
Устанавливаемые на месте компоненты
ПРЕДОСТЕРЕЖЕНИЕ
• Для этого изделия осушитель и смотровое стекло на
жидкостном трубопроводе устанавливаются по месту. (Работа
блока без установленного осушителя может привести к отказу
оборудования.)
• Осушитель и смотровое стекло устанавливайте только после
завершения монтажа остальных проложенных по месту
трубопроводов.
• Если агрегаты эксплуатируются без смотрового стекла,
невозможно проверить состояние хладагента.
• Перед пайкой
убедитесь в том, что поблизости отсутствуют
горючие материалы.
1
1
4
3
3
4
4
4
2
2
1 2
4
13 2
4
1
2 3
A
A
A
1
2
3
4
