Руководство по монтажу
17
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Требования к сети электропитания, защитному устройству
и кабелю
• Должен быть предусмотрен источник питания (см. следующую
таблицу) для подключения блока. В этой цепи должны быть
установлены необходимые защитные устройства, а главный
выключатель, инерционные плавкие предохранители на
каждой фазе и прерыватель утечки на землю.
• При использовании прерывателей управляемых остаточным
током, обязательно используйте быстрый
тип (1 секунда или
меньше), номинальный остаточный рабочий ток 200 мА.
• Используйте только медные провода.
• Используйте изолированный провод для шнура питания.
• Тип и размер кабеля электропитания необходимо выбирать
всоответствии с местными и общегосударственными
нормами.
• Спецификации для существующей проводки должны
удовлетворять IEC60245.
• Используйте тип провода H05VV, когда используются
защищенные трубопроводы.
• Используйте тип провода
H07RN-F, когда защищенные
трубопроводы не используются.
Важные замечания о качестве сети электропитания общего
пользования
Данное оборудование соответствует требованиям:
EN/IEC61000-3-11
(1)
при условии, что полное сопротивление
системы Z
sys
меньше или равно Z
max
, и
EN/IEC 61000-3-12
(2)
при условии того, что мощность
короткого замыкания S
sc
больше или равна минимальному
значению S
sc
в точке подключения между подачей пользователю и системой
общего пользования. Ответственность за подключение
оборудования только к подводу питания несет исполнитель монтажа
или пользователь оборудования. При необходимости следует
проконсультироваться с оператором распределительной сети.
Z
sys
меньше или равно Z
max
и
S
sc
больше или равно минимальному значению S
sc
.
(1) Европейский/международный технический стандарт,
устанавливающий пределы по изменениям напряжения,
колебаниям напряжения и мерцанию в низковольтных
системах электропитания для оборудования
с номинальным током ≤75 A.
(2) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным
книзковольтным системам общего пользования,
со входным током >16 A и ≤75 A на фазу.

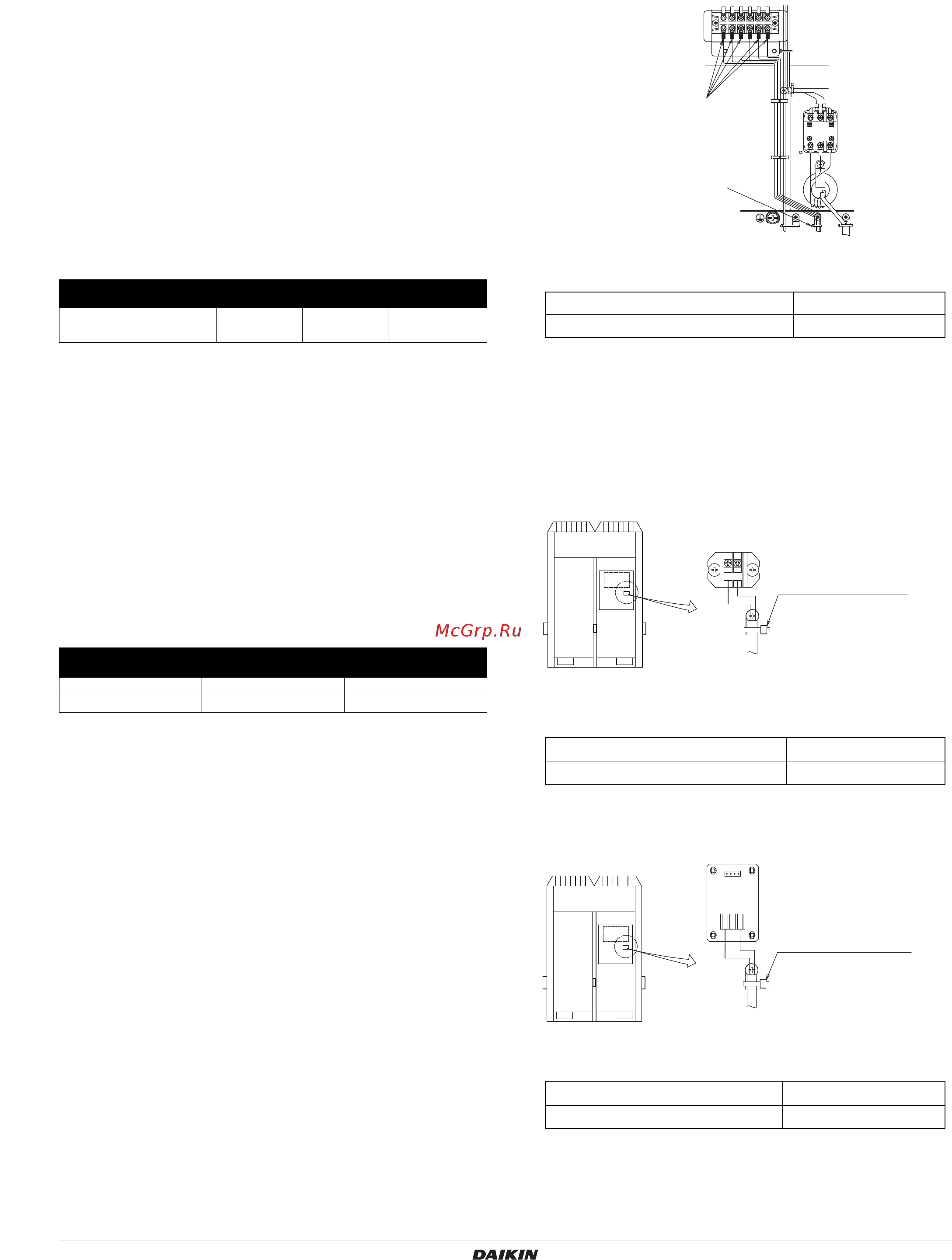

Соединения проводки выходов предупреждения,
сигнализации и запуска,
а также рабочего выхода
• Подсоедините проводку выходов предупреждения,
сигнализации и запуска, а также рабочего выхода к клеммной
колодке X2M и зажмите как указано на следующем рисунке.
Это соединение требуется только для главного блока.
технические требования к проводу X2M
Обязательно изолируйте соединительное оборудование.
• Обратитесь к "7-1 Пример электропроводки всей системы" на
странице 15 любыми
средствами, соединении выходного
операционного провода.
Компрессор может выйти из строя, если рабочий выходной
кабель не подключен.
Соединение проводов дистанционного выключателя
• При установке дистанционного выключателя, зафиксируйте
как указано следующей диаграммой:
Это соединение требуется только для главного блока.
Технические требования провода X3M
Монтаж проводов для тихого режима
• Проводка для режима с низким уровнем шума
: зафиксируйте
как показано на следующем рисунке.
Это соединение требуется только для главного блока.
Технические требования к проводу X1M (A5P)
Кол-во фаз и
частота
Напряжение
Минимальная
сила тока цепи.
Рекомендуемые
предохранители
LREQ15 3~ 50Гц 380-415В 62,8 А 70 А
LREQ20 3~ 50Гц 380-415В 70,0 А 80 А
Z
max
(Ом)
Минимальное
значение S
sc
LREQ15 0,12 1522 кВА
LREQ20 0,12 1890 кВА
Толщина электрического провода 0,75-1,25 мм
2
Максимальная длина монтажа 130 м
Толщина электрического провода
0,75-1,25 мм
2
Максимальная длина монтажа 130 м
Толщина электрического провода
0,75-1,25 мм
2
Максимальная длина монтажа 130 м
C1 W1
C
P2
P1
Ɂɚɤɪɟɩɢɬɟɩɥɚɫɬɦɚɫɫɨɜɵɟ
ɢɡɨɥɢɪɭɸɳɢɟɨɛɨɥɨɱɤɢ
Ɂɚɤɪɟɩɢɬɟɩɪɨɜɨɞɤɭ
ɩɨɫɬɚɜɥɹɟɦɵɦɡɚɠɢɦɨɦ
X2M
X3M
2
1
Ɂɚɤɪɟɩɢɬɟɩɪɨɜɨɞɤɭ
ɞɢɫɬɚɧɰɢɨɧɧɨɝɨ
ɜɵɤɥɸɱɚɬɟɥɹɧɚ
ɪɟɡɢɧɨɜɵɣɡɚɰɟɩ
ɢɫɩɨɥɶɡɭɹɡɚɠɢɦ
ɡɚɤɭɩɚɟɬɫɹɧɚɦɟɫɬɟ
ɉɪɨɜɨɞɤɚɞɥɹɪɟɠɢɦɚ
ɫɧɢɡɤɢɦɭɪɨɜɧɟɦɲɭɦɚ
ɡɚɤɪɟɩɢɬɟɩɪɨɜɨɞɤɭɧɚ
ɩɨɥɢɦɟɪɧɵɣɡɚɰɟɩ
ɢɫɩɨɥɶɡɭɹɡɚɠɢɦ
ɡɚɤɭɩɚɟɬɫɹɧɚɦɟɫɬɟ
X1A
X1M
A5P
ABC
