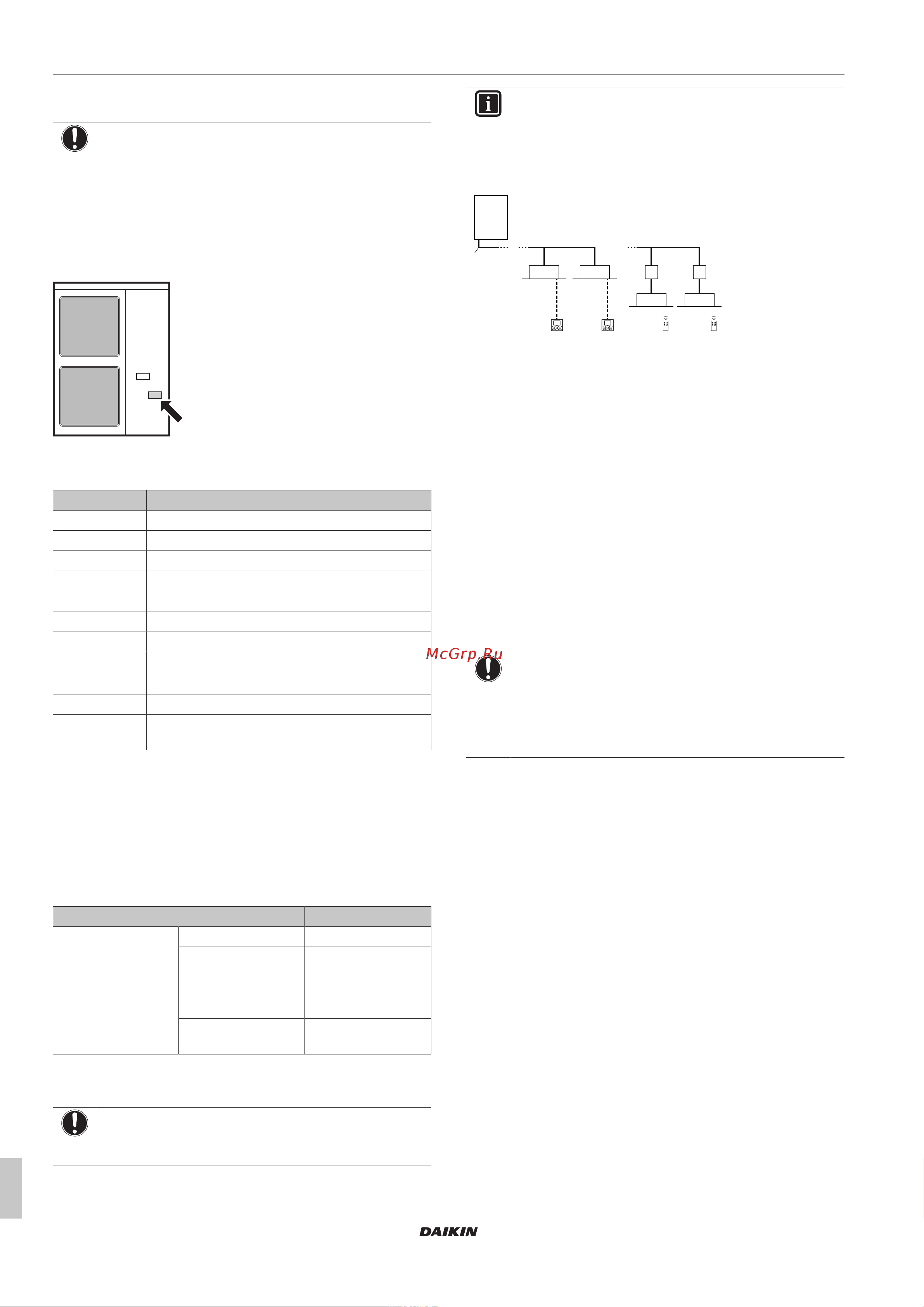

4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
10
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1A – 2019.09
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: R X Y S Q 6 T8 Y B [*]
Код Пояснения
R Наружный блок с воздушным охлаждением
X Тепловой насос (с непостоянным обогревом)
Y Моноблок
S Серия S
Q Хладагент R410A
4~6 Класс мощности
T8 Серия VRV IV
V
Y
Электропитание
B Комплектация для Европы
[*] Обозначение незначительной модификации
модели
4.3 О наружном блоке
Настоящая инструкция посвящена монтажу системы VRV IV-S
на основе теплового насоса с инверторным регулированием
производительности.
Эти блоки, предназначенные для наружной установки,
используются как тепловые насосы с воздухо-воздушным
теплообменом.
Характеристики RXYSQ4~6
Производительност
ь
Обогрев 14,2~18,0кВт
Охлаждение 12,1~15,5кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по
влажному
термометру
Охлаждение –5~46°C по сухому
термометру
4.4 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
ИНФОРМАЦИЯ
Допускаются только определенные сочетания
внутренних блоков (указания см. в разделе
«4.5.2 Допустимые сочетания внутренних блоков» на
стр.10).
g
d d
c c
f
e
b
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
4.5 Комбинации агрегатов и
дополнительного оборудования
4.5.1 Как сочетаются блоки и
дополнительное оборудование
ПРИМЕЧАНИЕ
Для полной уверенности в работоспособности
проектируемой системы (наружный блок+внутренние
блоки) обратитесь к самым свежим инженерно-
техническим данным системы VRV IV-S на основе
теплового насоса.
Систему VRV IV-S на основе теплового насоса можно
комбинировать с внутренними блоками нескольких типов.
Система рассчитана на применение только хладагента R410A.
Информацию о доступных блоках см. в каталоге продукции для
системы VRV IV-S.
Приведена общая информация с указанием допустимых
сочетаний внутренних и наружных блоков. Не все сочетания
являются допустимыми. Составлять сочетания следует с
соблюдением правил (сочетания наружного и внутренних
блоков, сочетания разных блоков и т.д.), изложенных в
инженерно-технических данных.
4.5.2 Допустимые сочетания внутренних
блоков
Согласно общему правилу, к системе VRV IV-S на основе
теплового насоса можно подключать внутренние блоки
следующих типов. Данный перечень не является
исчерпывающим и зависит от моделей комбинируемых
наружных и внутренних блоков.
▪ Внутренние блоки VRV с непосредственным расширением
(DX) (воздухо-воздушный теплообмен).
▪ Внутренние блоки SA/RA (Sky Air/Residential Air) с
непосредственным расширением (DX) (воздухо-воздушный
теплообмен). Далее по тексту – "внутренние блоки RA DX".
Таким внутренним блокам необходим блок BP.
