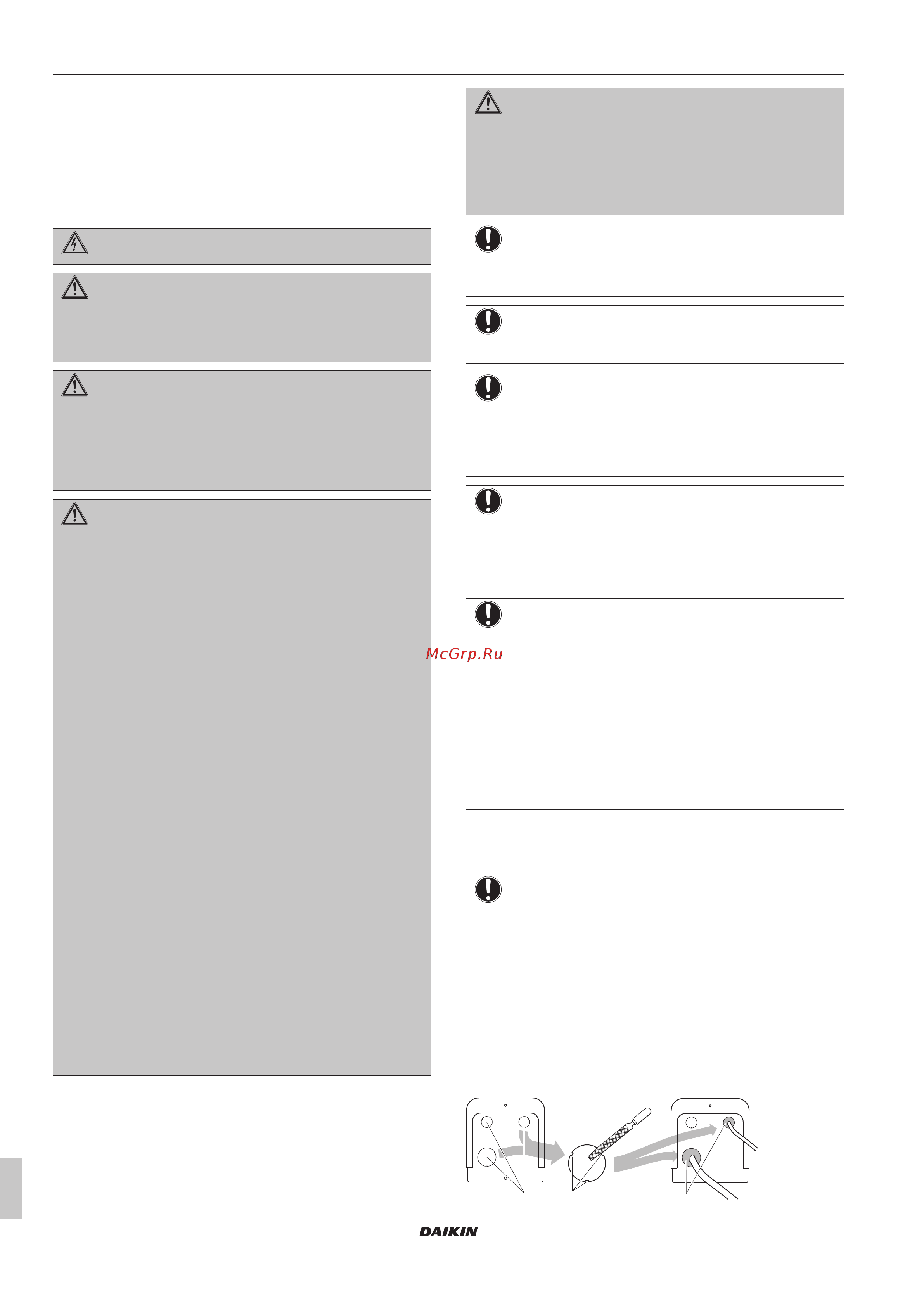

6 Монтаж
Справочное руководство для монтажника и пользователя
30
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1A – 2019.09
B Внутренний блок
C Центральный интерфейс пользователя (и т.п.)
a Главная линия
b1, b2, b3 Ответвления
c1, c2 Повторное ответвление после другого ответвления не
допускается
6.8.2 Меры предосторожности при
подключении электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
К монтажу электрических соединений и компонентов
допускаются ТОЛЬКО аттестованные электрики в
СТРОГОМ соответствии с действующим
законодательством.
ПРЕДУПРЕЖДЕНИЕ
Если НЕТ заводской установки, то стационарная
проводка в ОБЯЗАТЕЛЬНОМ порядке дополнительно
оснащается главным выключателем или другими
средствами разъединения по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
▪ Используйте ТОЛЬКО медные провода.
▪ Убедитесь в том, что электропроводка по месту
установки системы соответствует действующим
законодательным нормам.
▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО
должна осуществляться в соответствии с
прилагаемыми к аппарату схемами.
▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в
пучок кабели, следите за тем, чтобы они не
соприкасались с трубами и острыми краями.
Проследите за тем, чтобы на разъемы клемм не
оказывалось внешние давление.
▪ Обязательно выполните заземление. НЕ
ДОПУСКАЕТСЯ заземление блока на
трубопроводы инженерных сетей, разрядники и
телефонные линии. Ненадежное заземление может
привести к поражению электрическим током.
▪ Для питания системы необходима отдельная цепь
электропитания. НЕ ДОПУСКАЕТСЯ подключение к
электрической цепи, которая уже подает питание на
другое оборудование.
▪ Проследите за установкой предохранителей или
размыкателей цепи.
▪ Необходимо установить предохранитель утечки на
землю. Невыполнение этого требования может
привести к поражению электрическим током или к
возгоранию.
▪ Устанавливая средство защиты от утечки на землю,
убедитесь в том, что оно совместимо с инвертором
(устойчиво к электрическому шуму высокой
частоты). Это позволит избежать ложных
срабатываний средства защиты.
Во избежание помех силовые кабели следует проводить не
ближе 1 метра от телевизоров или радиоприемников. При
определенной длине радиоволн расстояния в 1 метр может
оказаться недостаточно.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
НЕ включайте блок до окончания работ по монтажу
трубопровода хладагента. Запуск системы с неготовым
трубопроводом приведет к поломке компрессора.
ПРИМЕЧАНИЕ
Отсутствие или неправильное подключение фазы N
электропитания приведет к поломке оборудования.
ПРИМЕЧАНИЕ
НЕ устанавливайте фазокомпенсаторный конденсатор,
так как данный блок оснащен инвертором. Установка
фазокомпенсаторного конденсатора чревата
снижением производительности и даже может
привести к аварии.
ПРИМЕЧАНИЕ
НИКОГДА не снимайте термистор, датчик и т.п. при
подсоединении электропроводки передачи и проводки
для электропитания. (Работа без термисторов,
датчиков и других аналогичных устройств может
привести к поломке компрессора).
ПРИМЕЧАНИЕ
▪ Устройство защиты от перефазировки,
установленное на этом изделии, функционирует
только тогда, когда изделие запускается.
Соответственно, во время нормальной работы
изделия обнаружение перефазировки не
выполняется.
▪ Устройство защиты от перефазировки
останавливает изделие в случае обнаружения
нарушения при запуске.
▪ Поменяйте местами 2 из 3 фаз (L1, L2 и L3) после
срабатывания контура защиты от перефазировки.
6.8.3 Рекомендации по высвобождению
выбивных отверстий
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
b
c
a
