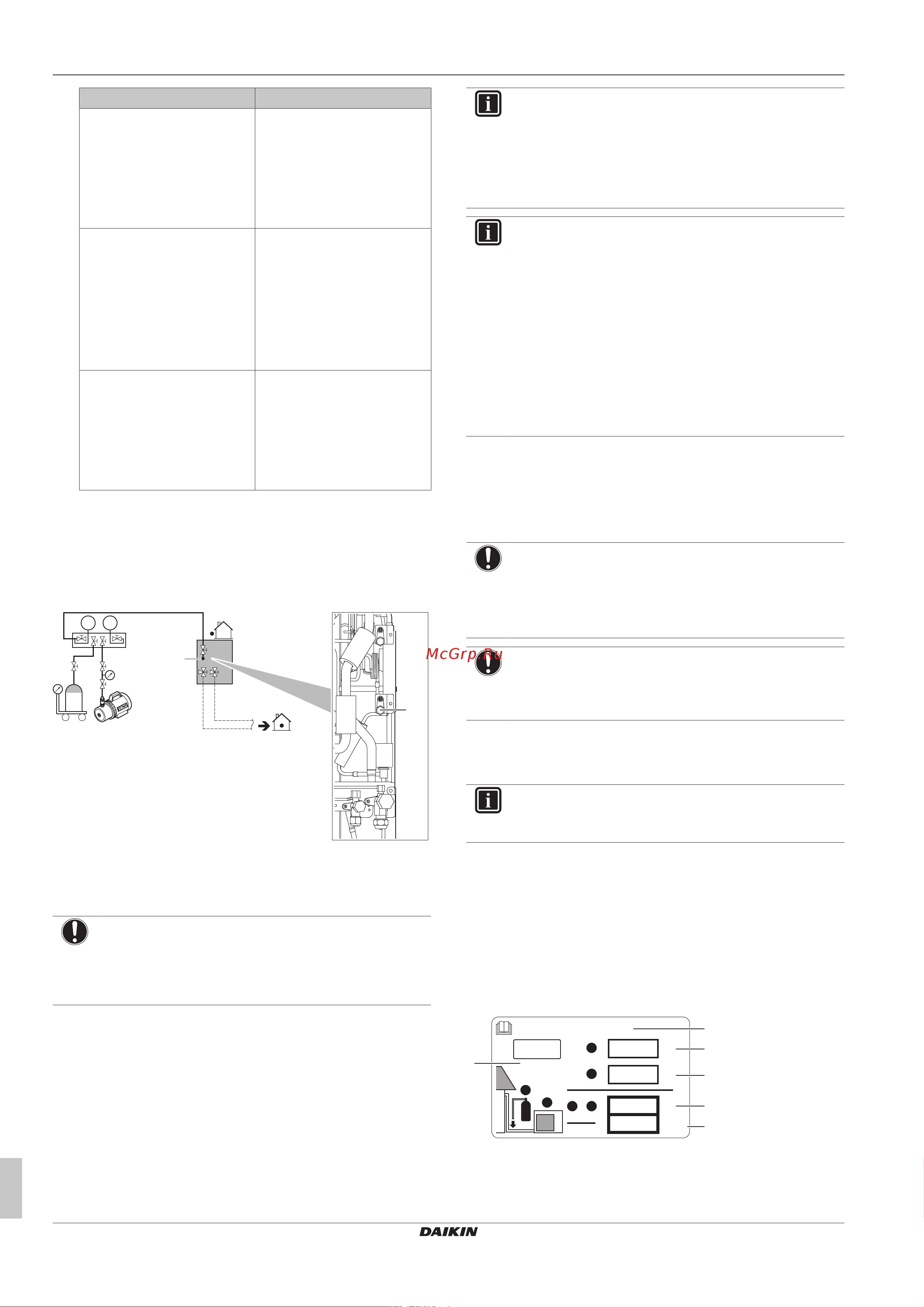

6 Монтаж
Справочное руководство для монтажника и пользователя
28
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1A – 2019.09
Если… то…
Рассчитанное
дополнительное количество
хладагента полностью
заправлено
Отсоедините коллектор от
контура жидкого хладагента.
Указания, изложенные в
параграфе «Заправка
хладагента (в режиме
дозаправки вручную)»,
выполнять не нужно.
Заправлено чрезмерное
количество хладагента
Откачайте хладагент.
Отсоедините коллектор от
контура жидкого хладагента.
Указания, изложенные в
параграфе «Заправка
хладагента (в режиме
дозаправки вручную)»,
выполнять не нужно.
Рассчитанное
дополнительное количество
хладагента заправлено не
полностью
Отсоедините коллектор от
контура жидкого хладагента.
Выполните указания,
изложенные в параграфе
«Заправка хладагента (в
режиме дозаправки
вручную)».
Заправка хладагента (в режиме дозаправки вручную)
Остаток дополнительного количества хладагента можно
заправить, переведя наружный блок в режим дозаправки
хладагента вручную.
5 Выполните подсоединение, как показано на схеме.
Проверьте, перекрыт ли клапан A.
p
<
p
>
R410A
a c
d
b
A
d
a Весы
b Резервуар с хладагентом R410A (сифонная система)
c Вакуумный насос
d Отверстие для заправки хладагента
A Клапан А
ПРИМЕЧАНИЕ
К отверстию для заправки хладагента подсоединены
трубки внутри блока. Трубопроводы внутри блока уже
заправлены хладагентом на заводе, поэтому будьте
осторожны при подсоединении заправочного шланга.
6 Откройте все запорные клапаны наружного блока. В этот
момент клапан А должен оставаться перекрытым!
7 Примите все меры предосторожности, перечисленные в
разделах «7 Конфигурирование» на стр. 33 и «8 Ввод в
эксплуатацию»на стр.41.
8 Включите питание внутренних блоков и наружного блока.
9 Активируйте настройку [2‑20], чтобы приступить к
дозаправке хладагента вручную. Подробнее см. параграф
«7.2.8Режим 2: местные настройки»на стр.36.
Результат: Блок начнет работать.
ИНФОРМАЦИЯ
Система автоматически прекратит работать на ручную
заправку хладагента через 30 минут. Если по
прошествии 30 минут будет заправлено не все
необходимое количество, выполните операцию
заправки дополнительного количества хладагента еще
раз.
ИНФОРМАЦИЯ
▪ Когда в ходе выполнения этой процедуры
регистрируется код неисправности (например, из-за
закрытого запорного клапана), отображается код
неисправности. В этом случае устраните
неисправность в порядке, изложенном в параграфе
«6.7.5 Коды неисправности при заправке
хладагента» на стр. 28. Сбросить состояние
неисправности можно нажатием кнопки BS3. Можно
приступить к выполнению указаний по заправке.
▪ Прервать заправку хладагента вручную можно
нажатием кнопки BS3. Блок остановится и вернется
в состояние работы вхолостую.
10 Откройте клапан A.
11 Заправив рассчитанное дополнительное количество
хладагента, перекройте клапанA.
12 Нажмите BS3, чтобы выйти из режима дозаправки
хладагента вручную.
ПРИМЕЧАНИЕ
Не забудьте открыть все запорные клапаны после
(предварительной) заправки хладагента.
Работа системы при закрытых клапанах приведет к
поломке компрессора.
ПРИМЕЧАНИЕ
После добавления хладагента не забывайте закрывать
крышку отверстия для заправки хладагента. Момент
затяжки крышки составляет 11,5-13,9 Н•м.
6.7.5 Коды неисправности при заправке
хладагента
ИНФОРМАЦИЯ
В случае сбоя на пользовательский интерфейс
внутреннего блока выводится код неисправности.
При сбое сразу же перекройте клапан A. Выяснив значение кода
неисправности, примите соответствующие меры (см.
«11.3Устранение неполадок по кодам сбоя»на стр.45).
6.7.6 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о
фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей),
отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
