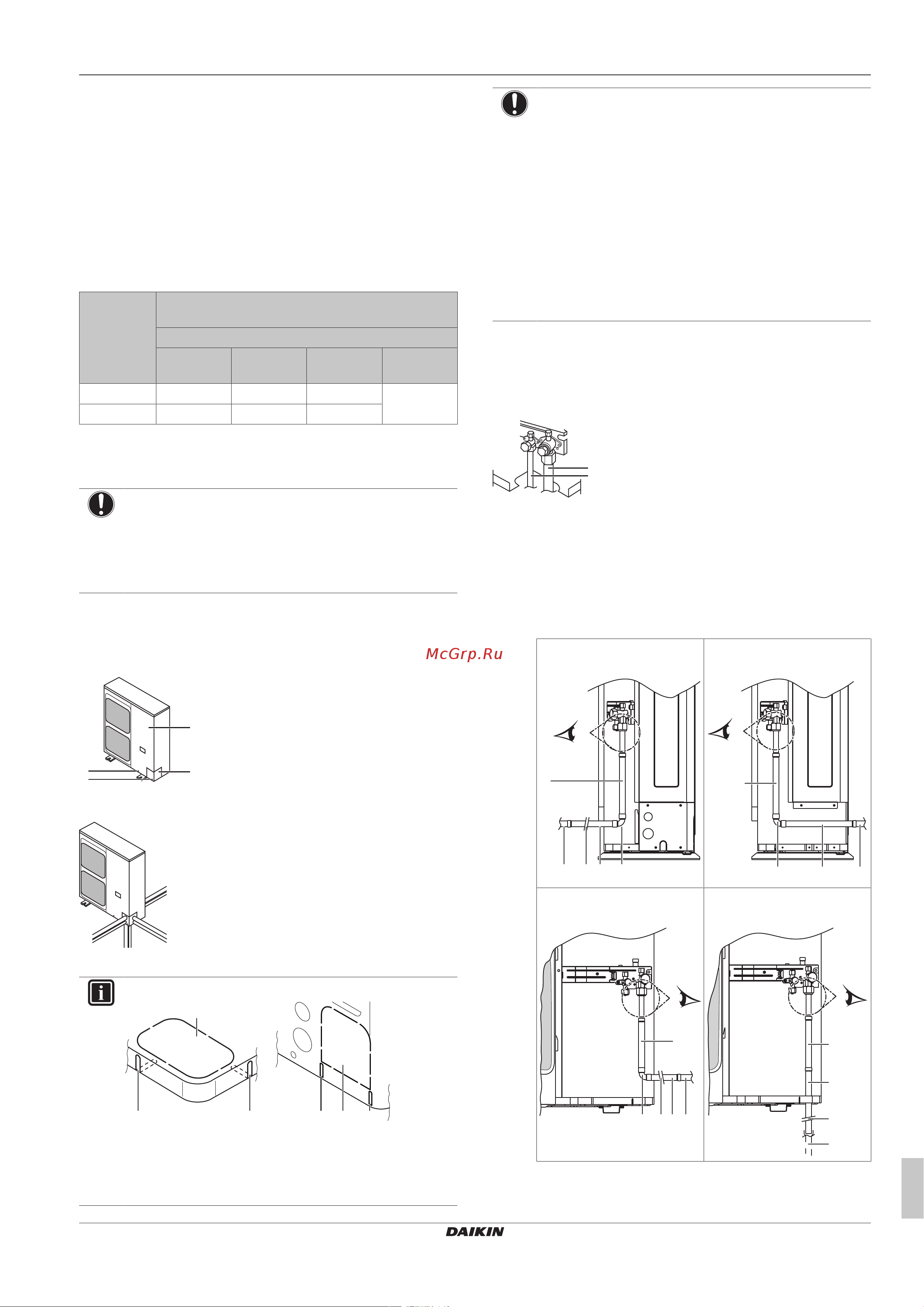

6 Монтаж
Справочное руководство для монтажника и пользователя
23
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1A – 2019.09
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
Моменты затяжки
Размер
запорного
клапана
(мм)
Момент затяжки N•м (чтобы закрыть, вращать
по часовой стрелке)
Шток
Корпус
клапана
Шестигран
ный ключ
Крышка
(клапана)
Сервисное
отверстие
Ø9,5 5,4~6,6 4мм 13,5~16,5 11,5~13,9
Ø15,9 13,5~16,5 6мм 22,5~27,5
6.4.8 Подсоединение трубопровода
хладагента к наружному блоку
ПРИМЕЧАНИЕ
Проследите за тем, чтобы трубки, смонтированные на
месте, не соприкасались с другими трубками,
поддоном и боковой панелью. Во избежание контакта с
корпусом защитите трубки подходящей изоляцией,
особенно при подсоединении снизу или сбоку.
1 Сделайте следующее:
▪ Снимите сервисную крышку (а) с винтом (b).
▪ Снимите крышку входного отверстия трубопровода (c) с
винтом (d).
c
a
b
d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
b
c
d
ИНФОРМАЦИЯ
b b bb
a
a
▪ Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
▪ Кромки(b) можно срезать ножовкой.
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
▪ Модель RXYSQ6: Подсоединив вспомогательные
патрубки (c, c1, d, e) трубопровода газообразного
хладагента, срежьте их до нужной длины (e1). Это
необходимо потому, что стопорный клапан
трубопровода газообразного хладагента имеет диаметр
15,9 мм, а диаметр трубопровода между наружным
блоком и первым комплектом разветвления
трубопровода хладагента составляет 19,1мм.
Вариант 1: подсоединение
спереди
A
e1 e
c
df
Вариант 2: подсоединение
сзади
A
c
d e f
Вариант 3: подсоединение
сбоку
A
c
d e1 e f
Вариант 4: подсоединение
снизу
A
c
e1
f
e
