4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
9
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1A – 2019.09
▪ При перемещении блока необходимо иметь ввиду
следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения
компрессора.
3.2 Наружный блок

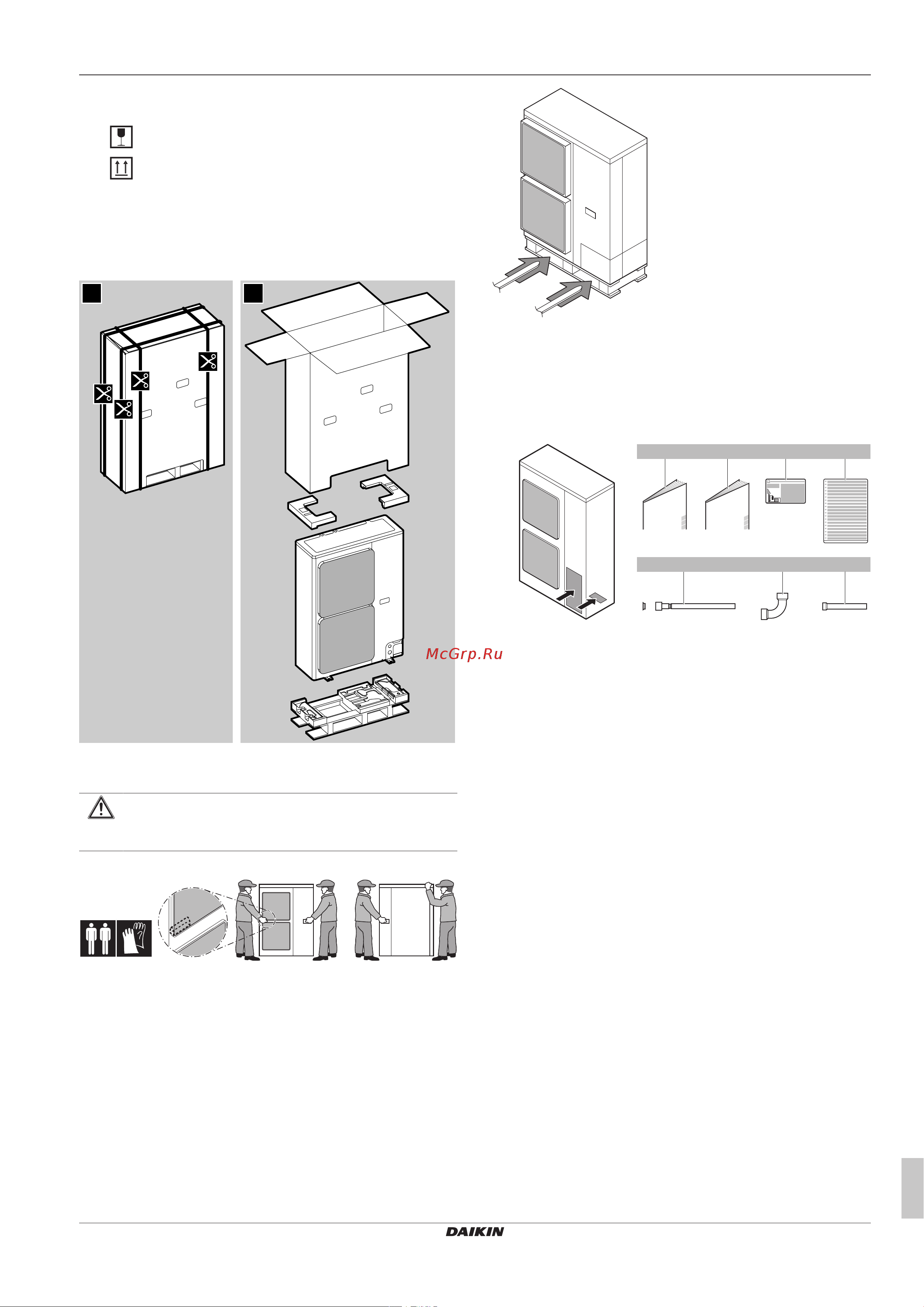

3.2.1 Чтобы распаковать наружный агрегат
21
3.2.2 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
Переносите агрегат медленно, как показано на иллюстрации:
Вилочный погрузчик. Пока блок находится на поддоне, для
транспортировки можно использовать вилочный погрузчик.
3.2.3 Для снятия аксессуаров с наружного
агрегата
1 Снимите сервисную крышку. См. параграф «6.2.2 Чтобы
открыть наружный агрегат»на стр.18.
2 Снимите принадлежности.
+
a
1×
b
1×
c
1×
d
1×
e f
1× 1×
g
1×
a Общие правила техники безопасности
b Руководство по монтажу и эксплуатации наружного
блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Вспомогательный патрубок 1 трубопровода
газообразного хладагента + медная прокладка (только
модель RXYSQ6)
f Вспомогательный патрубок 2 трубопровода
газообразного хладагента (только модель RXYSQ6)
g Вспомогательный патрубок 3 трубопровода
газообразного хладагента (только модель RXYSQ6)
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок.
▪ Где встраивается наружный блок в систему.
▪ С какими внутренними блоками и принадлежностями
сочетаются наружные блоки.
