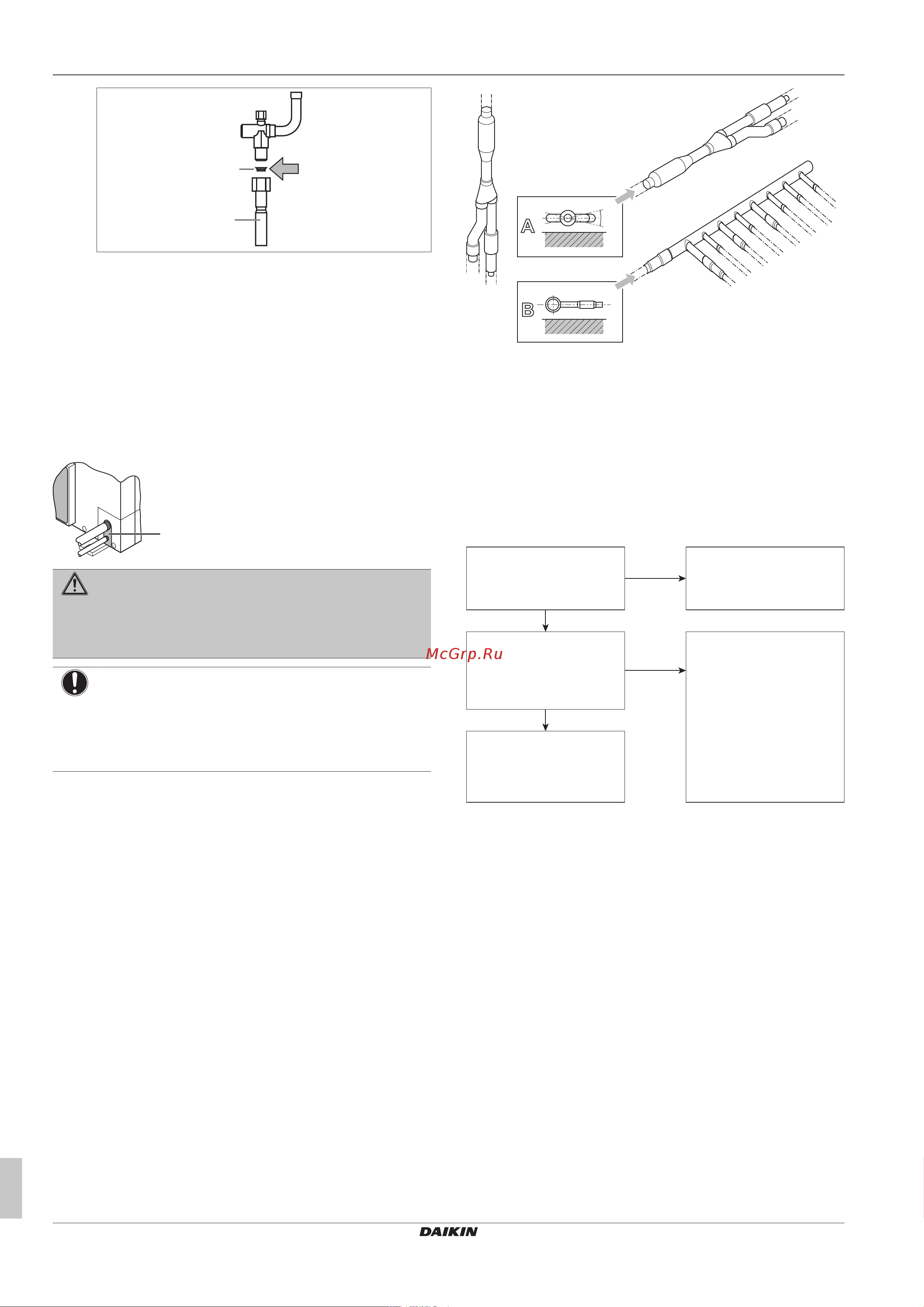

6 Монтаж
Справочное руководство для монтажника и пользователя
24
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1A – 2019.09
A
c1
c
c, c1 Вспомогательный патрубок 1 трубопровода
газообразного хладагента + медная прокладка
(применяется обязательно)
d Вспомогательный патрубок 2 трубопровода
газообразного хладагента
e, e1 Вспомогательный патрубок 3 трубопровода
газообразного хладагента (срезанный до нужной
длины)
f Оборудование, приобретаемое отдельно
4 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
5 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
6.4.9 Подсоединение комплекта для
разветвления
Указания по установке разветвительного комплекта см. в
прилагаемой к нему инструкции по монтажу.
▪ Рефнет-тройник монтируется таким образом, чтобы
ответвления располагались либо горизонтально, либо
вертикально.
▪ Рефнет-коллектор монтируется таким образом, чтобы
ответвления располагались горизонтально.
A
B
±
3
0
°
a
b
c
a
a Горизонтальная поверхность
b Рефнет-тройник, смонтированный в вертикальном
положении
c Рефнет-тройник, смонтированный в горизонтальном
положении
6.5 Проверка трубопровода
хладагента
6.5.1 Проверка проложенных трубопроводов
хладагента
Завершены ли работы
с трубопроводом
хладагента?
Включено ли питание
внутренних и наружных
блоков?
Выполните операцию:
"Способ 2: После включения
электропитания".
Завершите работы
с трубопроводом.
Выполните операцию:
"Способ 1: Перед
включением электропитания
(обычный способ)".
Да
Нет
Нет
Да
Очень важно, чтобы все работы с трубопроводом хладагента
выполнялись при выключенном питании блоков (наружных и
внутренних).
При включении питания блоков инициализируются
расширительные клапаны. Это значит, что они закроются. Когда
это произойдет, провести испытание трубопроводов и
внутренних блоков на герметичность и выполнить их вакуумную
осушку будет невозможно.
Вот почему будут рассмотрены 2 способа исходного монтажа,
испытания на герметичность и вакуумной осушки.
Способ 1: перед включением электропитания
Если питание системы не включалось, то никаких особых
действий по проведению испытания на герметичность и
выполнению вакуумной осушки системы предпринимать не
нужно.
Способ 2: после включения электропитания
Если питание системы ранее включалось, задействуйте
настройку [2‑21] (см. параграф «7.2.4 Доступ к режиму 1 или
2» на стр. 34). Эта настройка откроет расширительные
клапаны, что обеспечит свободное прохождение хладагента
R410A по трубкам для проведения испытания на герметичность
и выполнению вакуумной осушки системы.
