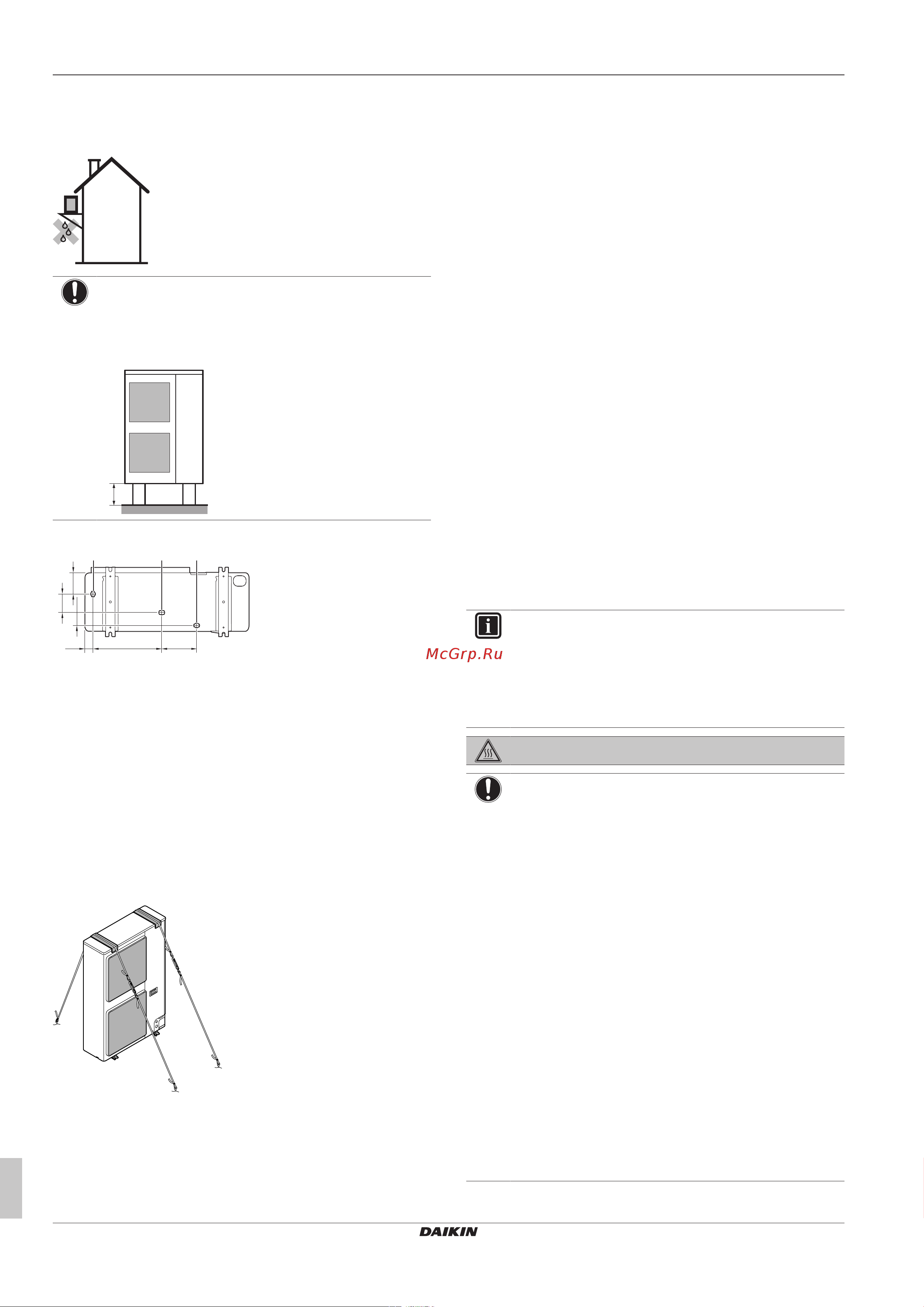

![Daikin RXYSQ6T8YB [20/68] Монтаж](/views2/1769300/page20/bg14.png)
6 Монтаж
Справочное руководство для монтажника и пользователя
20
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1A – 2019.09
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
117
102
70
45
376
191
a a a
a Сливные отверстия
6.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
6.4 Соединение труб трубопровода
хладагента
6.4.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Подсоединение комплектов разветвления трубопровода
хладагента
▪ Подсоединение трубопроводов хладагента к внутренним
блокам (см. руководство по монтажу внутренних блоков)
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Пайка
▪ Применение запорных клапанов
6.4.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРИМЕЧАНИЕ
Примите во внимание следующие меры
предосторожности по поводу трубопровода
хладагента:
▪ Следите за тем, чтобы в цепь хладагента не
попадали никакие вещества, кроме самого
хладагента (например, воздух).
▪ При дозаправке хладагентом используйте только
R410A.
▪ Обеспечьте использование монтажных
инструментов (комплект манометра коллектора и
т.п.), которые специально предназначены для
работы с R410A, могут выдержать давление и
предотвратить попадание инородных веществ
(например, масла и влаги) в систему.
▪ Трубопроводы должны быть смонтированы так,
чтобы раструб НЕ испытывал механических
напряжений.
▪ Во избежание попадания в трубопроводы грязи,
жидкости или пыли защитите трубы в соответствии
с описанием в приведенной таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены (см. рисунок ниже).
