Daikin FVXM50A2V1B [27/64] Открывание внутреннего блока

6 | Монтаж агрегата

Справочное руководство для монтажника

CVXM20+FVXM25~50A2V1B

Кондиционеры типа «сплит-система»

4P625991-1B – 2020.10

▪ Акустически уязвимые зоны (например, рядом со спальней), где может

мешать шум при работе.

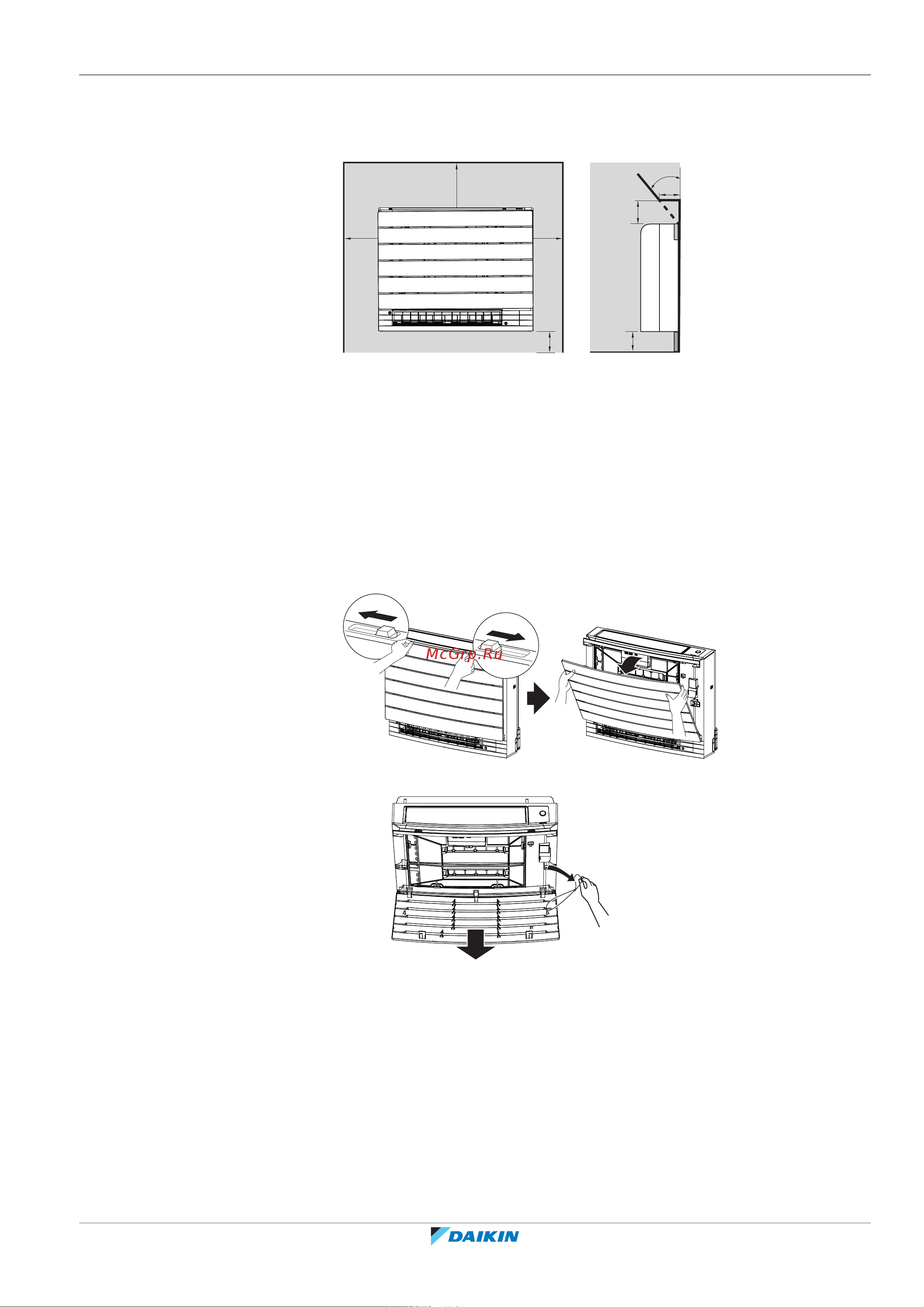

▪ Расположение. Соблюдайте указанные ниже требования:

≤60

(65)

≤27°

(mm)

≥467

≥50 ≥50

A B

(105)

≤60

A Вид спереди

B Вид сбоку

▪ Не устанавливайте блок на высоте, превышающей 60мм над полом.

6.2 Открывание внутреннего блока

6.2.1 Как снять лицевую панель

1 Сдвиньте обе задвижки до щелчка в направлении, указанном стрелками.

2 Открыв лицевую панель, снимите ленту.

3 Снимите лицевую панель.

6.2.2 Как снять переднюю решетку

1 Снимите лицевую панель. См. раздел «Как снять лицевую панель» [427].

2 Отвернув 4 винта, отсоедините решетку от 4 крепежных выступов

наверху, после чего снимите переднюю решетку, потянув ее на себя.
