6 | Монтаж агрегата
Справочное руководство для монтажника
34
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
a Заделываемая в стену трубка
b Шпатлевка
c Заглушка отверстия в стене
4 По окончании прокладки трубопровода хладагента, проводки и сливного
трубопровода ОБЯЗАТЕЛЬНО заполните зазор шпатлевкой.

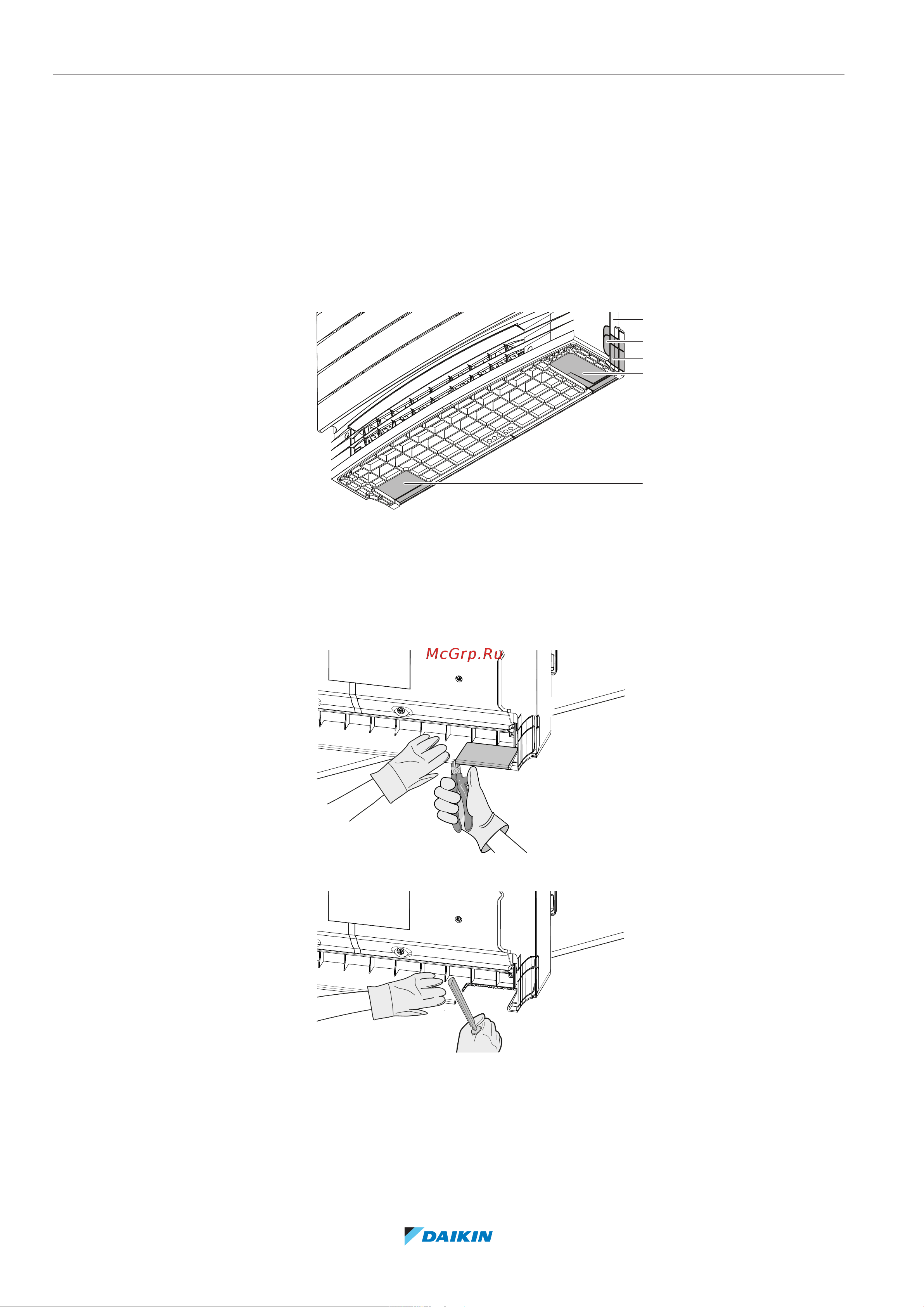

6.3.3 Удаление выемок
Прежде чем подсоединять трубопроводы сбоку (слева или справа) или снизу
(слева или справа), необходимо удалить выемки. Выемки удаляются с той
стороны, откуда выводятся трубопроводы.
a
c
d
d
b
a Нижняя рама
b Выемка в воздухозаборной решетке лицевой панели для подсоединения
трубопровода сбоку (то же самое и с другой стороны)
c Выемка в нижней раме для подсоединения трубопровода сбоку (то же самое и
с другой стороны)
d Выемка для подсоединения трубопровода снизу
1 Вырежьте выемку кусачками.
2 Удалите заусенцы на срезе полукруглым напильником.
6.3.4 Обустройство дренажа
Проследите за свободным отводом водяного конденсата. Для этого
необходимо:
▪ Обеспечить соблюдение общих правил
