6 | Монтаж агрегата
Справочное руководство для монтажника
31
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
C Вид сверху
a Монтажная пластина
b 4 отверстий под винты
c Пол
d Расположение отверстия для подсоединения трубопровода сзади с левой
стороны
e Расположение отверстия для подсоединения трубопровода сзади с правой
стороны
f Расположение отверстия для подсоединения трубопровода слева или справа
g Расположение отверстия для подсоединения трубопровода снизу с левой
стороны
h Расположение отверстия для подсоединения трубопровода снизу с правой
стороны

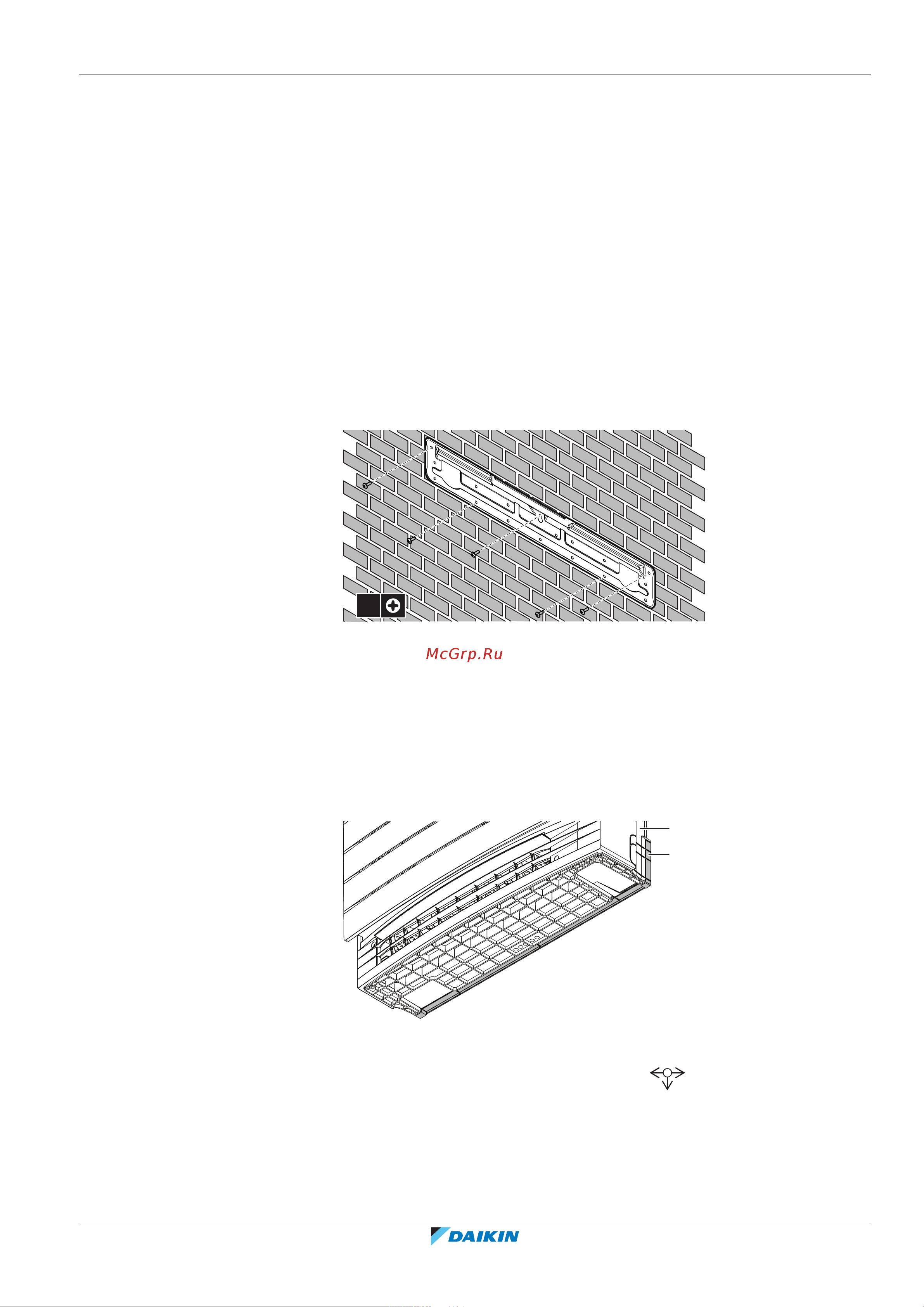

6 Временно закрепите монтажную пластину на стене.
7 Проверьте, выровнена ли монтажная пластина.
8 Отметьте на стене точки сверления по центру.
9 Закрепите монтажную пластину на стене 5 винтами M4×25L
(приобретаются по месту установки).
5×
10 Просверлите отверстие в стене с той стороны, откуда выводятся
трубопроводы. См. параграф «Чтобы просверлить отверстие в
стене» [433].
11 Открыв лицевую панель, снимите переднюю решетку (см. параграф
«6.2Открывание внутреннего блока» [427]).
12 Вырежьте выемки кусачками. См. параграф «Удаление выемок» [434].
13 Удалите выемку в нижней раме, если это нужно для монтажа плинтусного
бортика.
a
b
a Нижняя рама
b Выемка
14 Выровняйте блок по значку выравнивания на монтажной пластине:
375мм от значка выравнивания до любой из сторон (если ширина блока
составляет 750мм), 487мм от значка выравнивания до днища блока.
15 Присоединив блок к монтажной пластине, прикрепите его к стене 4
винтами M4×25L (приобретаются по месту установки).
