Daikin FVXM50A2V1B [36/64] Монтаж агрегата
![Daikin FVXM25A2V1B [36/64] Монтаж агрегата](/views2/1770887/page36/bg24.png)
6 | Монтаж агрегата
Справочное руководство для монтажника
36
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
a Сливной поддон
b Сливной патрубок
c Сливной шланг (в комплекте принадлежностей)
d Винт (в комплекте принадлежностей)
2 Проверьте, нет ли протечек (см. параграф «Проверка на
протечки» [436]).
3 Во избежание образования конденсата заизолируйте сливной патрубок
внутреннего блока и сливной шланг изоляционным материалом, как
минимум, на 10мм.

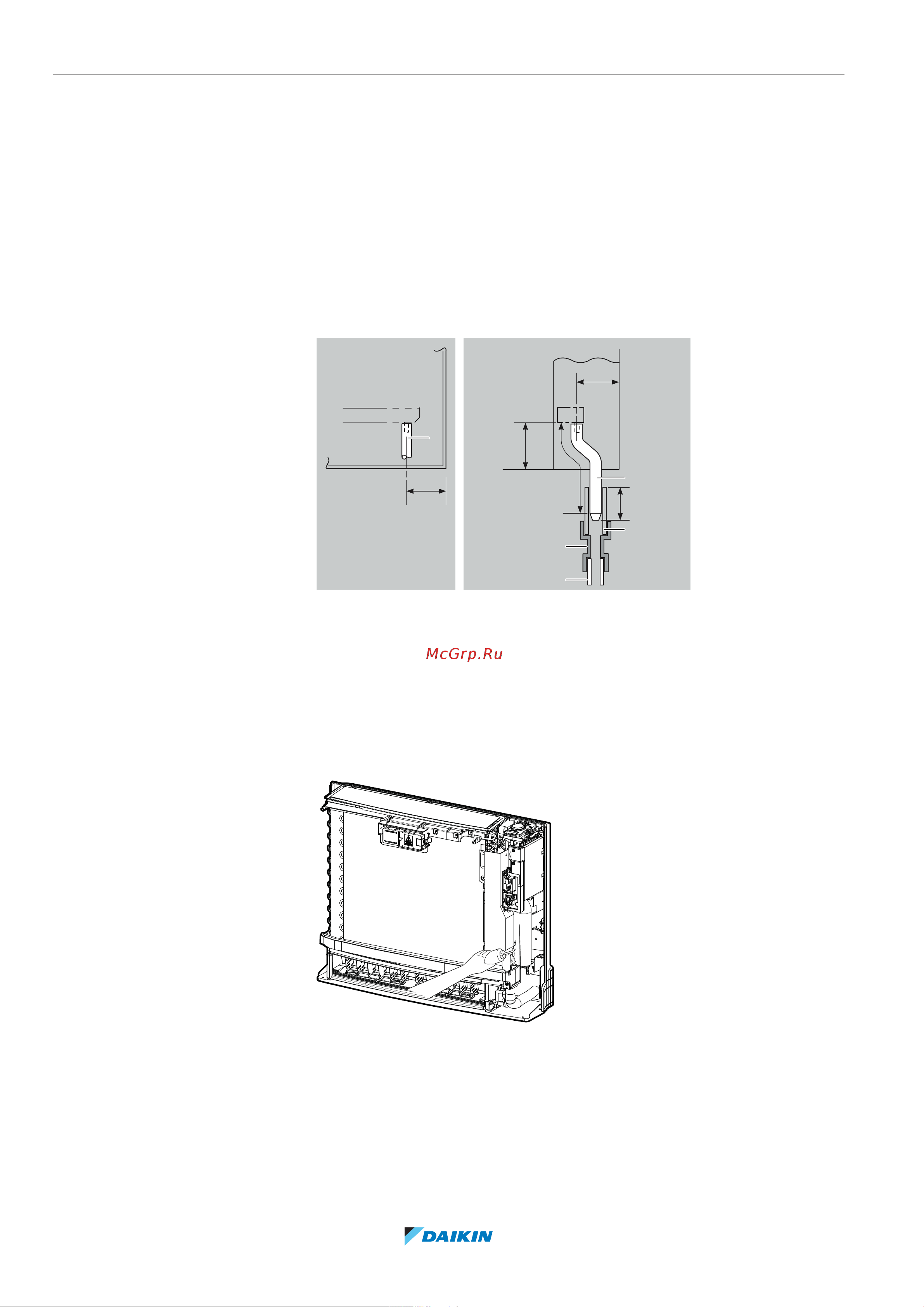

4 Подсоедините сливной шланг к сливному трубопроводу. Вставьте
сливной шланг, как минимум, на 50мм, чтобы его нельзя было вытянуть
из сливной трубки.
100
a
≥50
220
150
100
(mm)
c
d
b
a
a Сливной шланг (в комплекте принадлежностей)
b Сливная трубка из винилхлорида (VP-30) (приобретается по месту установки)
c Переходной патрубок (приобретается по месту установки)
d Сливная трубка из винилхлорида (VP-20) (приобретается по месту установки)
Проверка на протечки
1 Выньте воздушные фильтры.
2 Постепенно заливая примерно 1литр воды в сливной поддон, проверьте
его на протечку.
