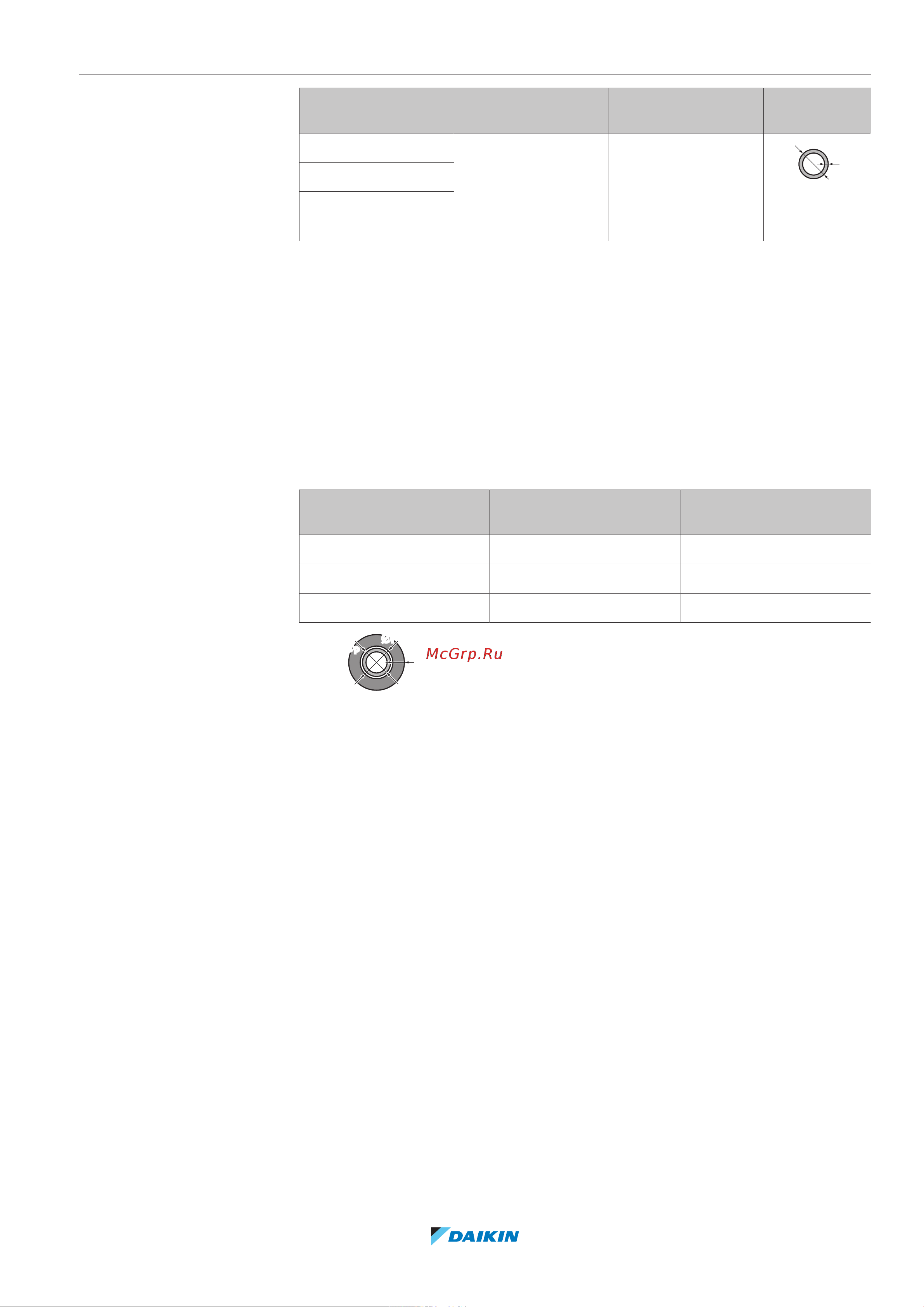

7 | Монтаж трубопроводов
Справочное руководство для монтажника
39
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
Наружный диаметр
(Ø)
Степень твердости Толщина (t)
(a)
6,4мм (1/4 дюйма) Отожженная медь
(O)
≥0,8мм
t
Ø
9,5мм (3/8 дюйма)
12,7мм (1/2
дюйма)
(a)
В зависимости от действующего законодательства и от максимального рабочего
давления блока (см. значение параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
7.1.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется пенополиэтилен:
- с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК (0,035 -
0,045ккал/мч°C)
- с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубки (Ø
p
)
Внутренний диаметр
изоляции (Ø
i
)
Толщина изоляции (t)
6,4мм (1/4") 8~10мм ≥10мм
9,5мм (3/8") 12~15мм ≥13мм
12,7мм (1/2") 14~16мм ≥13мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная влажность выше
80%, толщина изоляционного материала должна быть не менее 20 мм
—тогда на поверхности изоляционного материала конденсат скапливаться не
будет.
7.2 Соединение труб трубопровода хладагента
7.2.1 Подсоединение трубопроводов хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков выполнена
полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
