10 | Конфигурирование
Справочное руководство для монтажника
51
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10

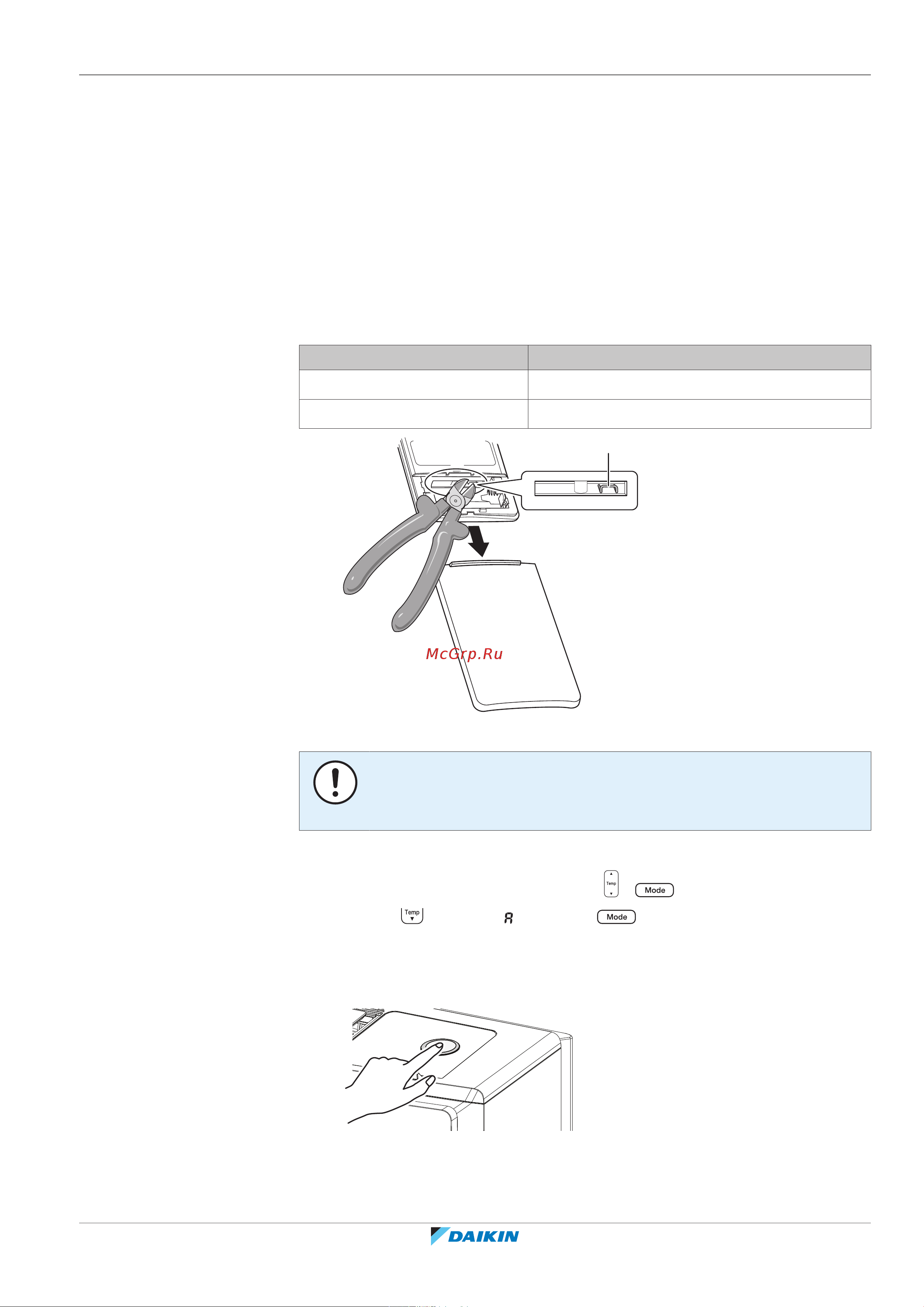

10 Конфигурирование
10.1 Настройка других адресов
Если в 1 помещении установлены 2 внутренних блока, каждому из 2
пользовательских интерфейсов можно задать отдельный адрес.
1 Снимите крышку и извлеките батареи из пользовательского интерфейса.
2 Срежьте адресную перемычку J4.
Адресная перемычка J4 Адрес
Заводская настройка 1
После срезания кусачками 2
a
a Адресная перемычка J4
ПРИМЕЧАНИЕ
Срезая адресную перемычку, следите за тем, чтобы НЕ повредить соседние
детали.
3 Включите электропитание.
4 Одновременно нажмите посередине и .
5 Нажмите , выберите и нажмите .
Результат: Индикатор Daikin Eye начнет мигать.
6 Пока индикатор Daikin Eye мигает, нажмите на выключатель ON/OFF
внутреннего блока.
