7 | Монтаж трубопроводов
Справочное руководство для монтажника
43
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
▪ Длина трубопровода. Трубопровод хладагента должен быть как можно
короче.
1 Трубопровод хладагента подсоединяется к блоку с помощью соединений
с накидными гайками.

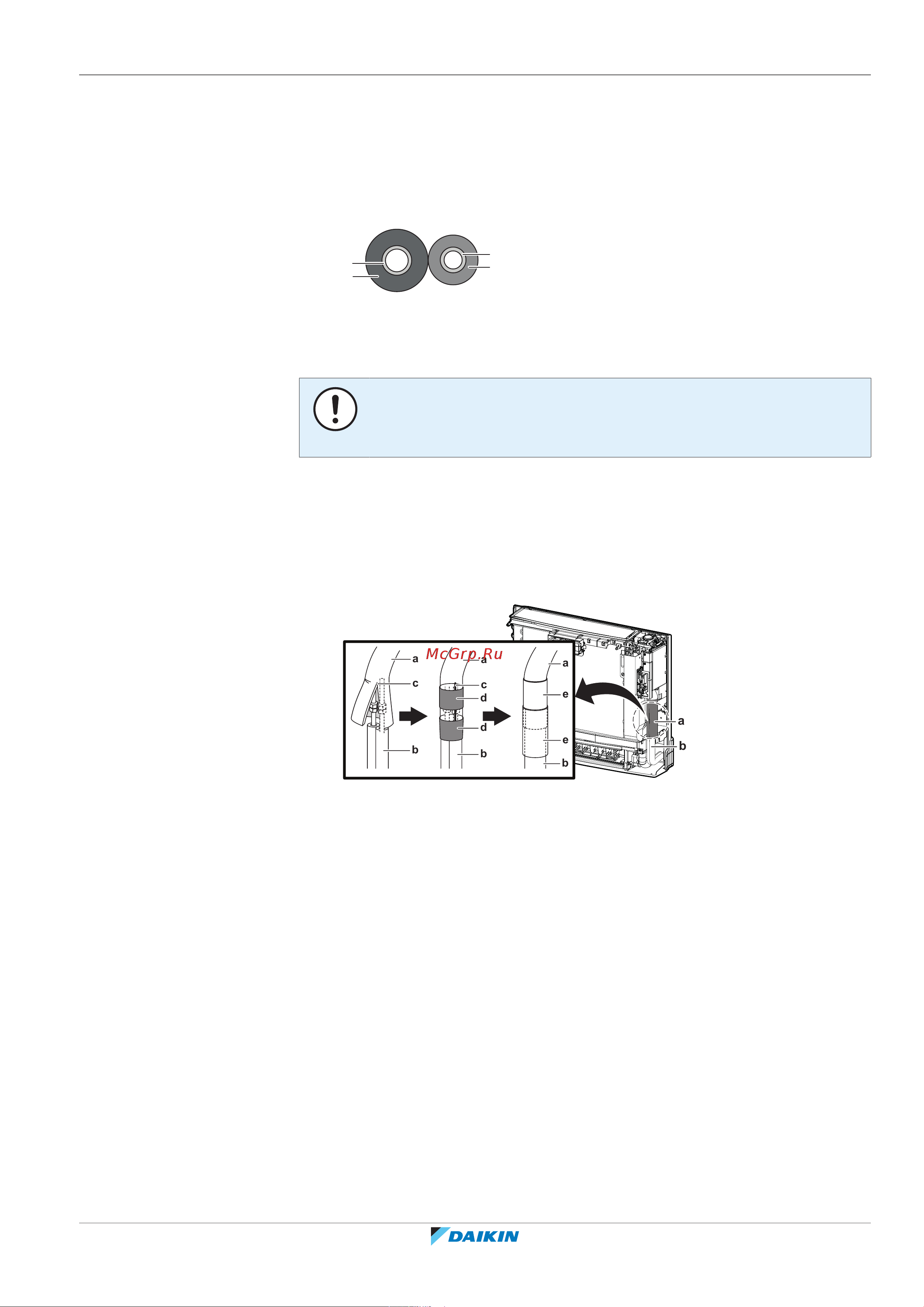

2 Изоляция трубопровода хладагента внутреннего блока выполняется в
следующем порядке:
a
b
c
d
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Трубопровод жидкого хладагента
d Изоляция трубопровода жидкого хладагента
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод хладагента. Любые
открытые трубы подвержены образованию конденсата.
3 Закрыв прорезь в месте подвода трубопровода хладагента, закрепите ее
лентой (приобретается по месту установки). Проверьте, не осталось ли
зазоров.
4 Оберните изоляционным материалом (в комплекте принадлежностей)
прорезь и кромку изоляции подсоединенного трубопровода хладагента.
Проверьте, не осталось ли зазоров.
a
b
a
a
e
b
e
c
b
a
d
c
d
b
a Подсоединение трубопровода хладагента
b Трубопровод хладагента (приобретается по месту установки)
c Прорезь
d Лента
e Изоляционный материал (в комплекте принадлежностей)
