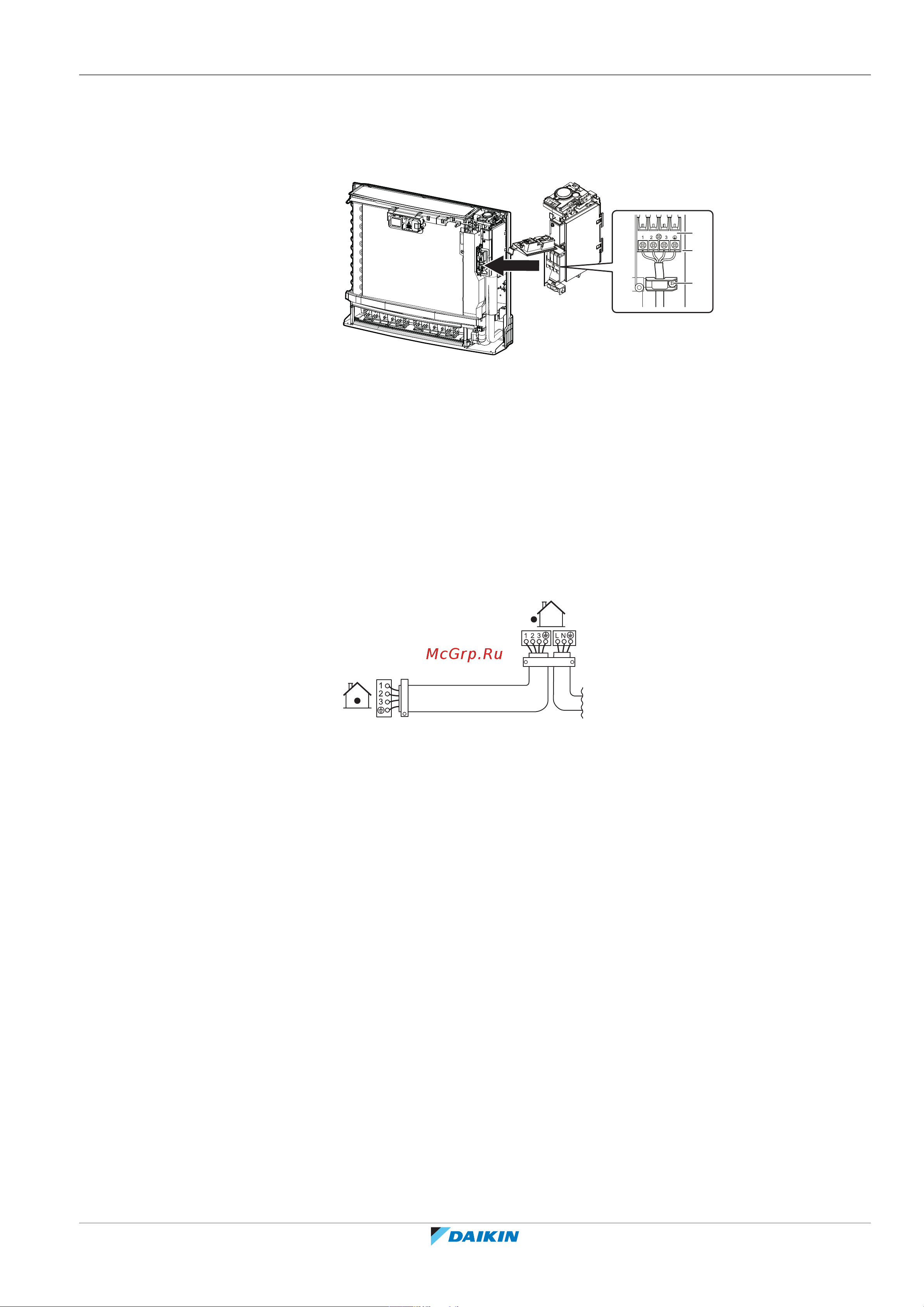

8 | Подключение электрооборудования
Справочное руководство для монтажника
47
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
3 Цвета проводов должны соответствовать номерам клемм на клеммных
колодках внутреннего и наружного блоков. Прочно закрепите провода
винтами на соответствующих клеммах.
4 Подсоедините провода заземления к соответствующим клеммам.
a
b
c
a Клеммная колодка
b Распределительная коробка
c Кабельная стяжка
5 Потяните за провода, чтобы проверить прочность их соединения, а затем
закрепите их кабельной стяжкой.
6 Проверьте, не соприкасаются ли провода с металлическими элементами
теплообменника.
7 Если подсоединяется дополнительный адаптер, см. параграф
«8.3 Подключение дополнительного оборудования (проводного или
центрального интерфейса пользователя, адаптера беспроводной связи и
пр.)» [447].
8.3 Подключение дополнительного оборудования (проводного или
центрального интерфейса пользователя, адаптера
беспроводной связи и пр.)
1 Снимите крышку с распределительной коробки. См. параграф
«6.2Открывание внутреннего блока» [427].
2 Подсоедините проводку дополнительного адаптера к разъему S21.
Порядок подключения дополнительного адаптера см. в руководстве по
его эксплуатации.
3 Проложите проводку, как показано ниже на ииллюстрации.
