6 | Монтаж агрегата
Справочное руководство для монтажника
28
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10

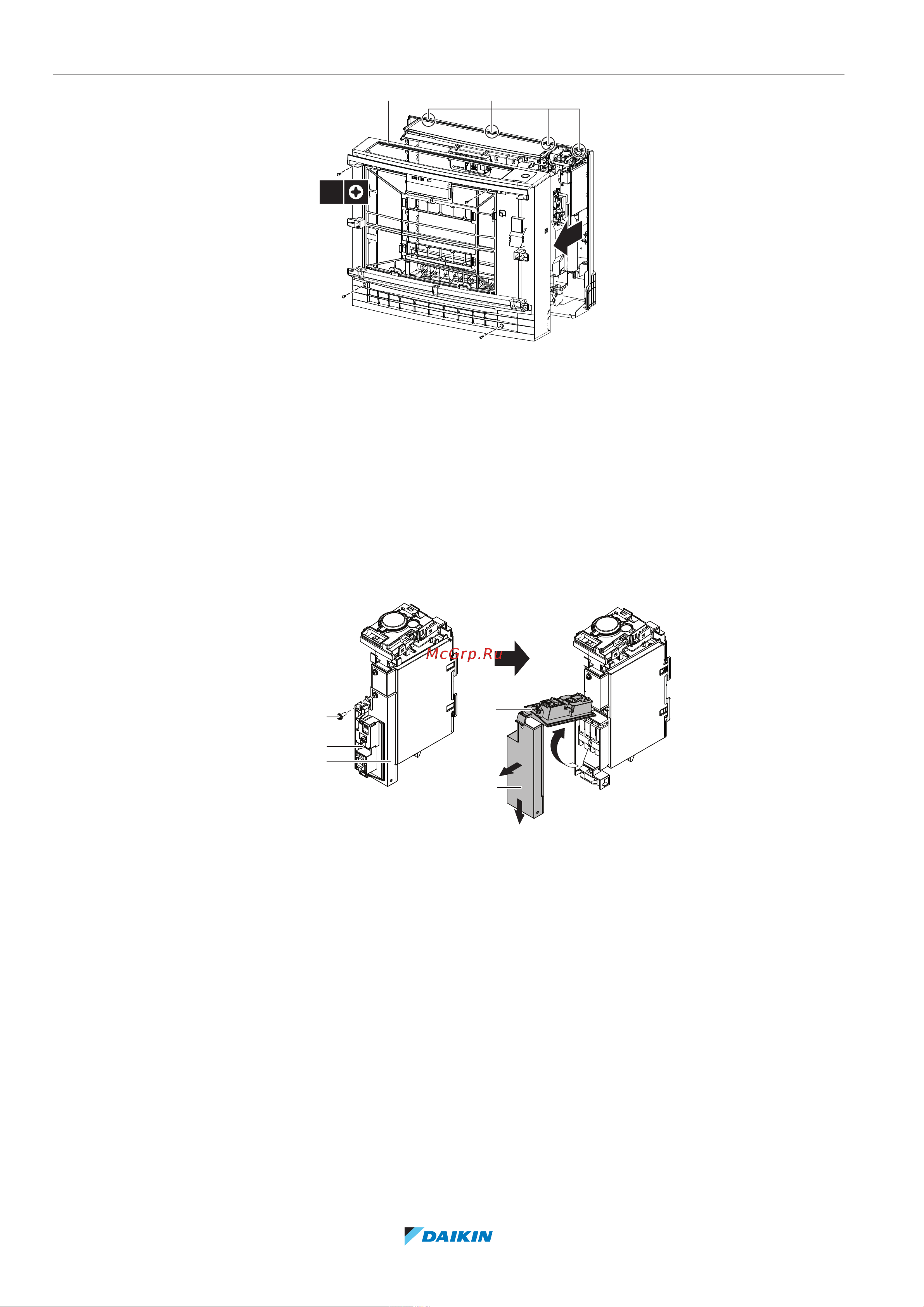

4×
b
a
a Воздухозаборная решетка лицевой панели
b Крепежные выступы
6.2.3 Как открыть клеммную колодку и снять с распределительной коробки крышку
Как открыть клеммную колодку
1 Снимите переднюю решетку.
2 Выверните 1 нижний винт.
3 Поднимите крепежную пластину датчика.
4 Снимите с пластины металлическую крышку, сдвинув ее сначала вниз, а
затем на себя.
c
b
c
b
a
1
2
3
a Винт
b Крепежная пластина датчика
c Металлическая крышка пластины
Как снять крышку с распределительной коробки
1 Откройте клеммную колодку.
2 Выверните 1 винт из крышки распределительной коробки.
3 Снимите крышку распределительной коробки, отсоединив ее от 2
крепежных выступов.
