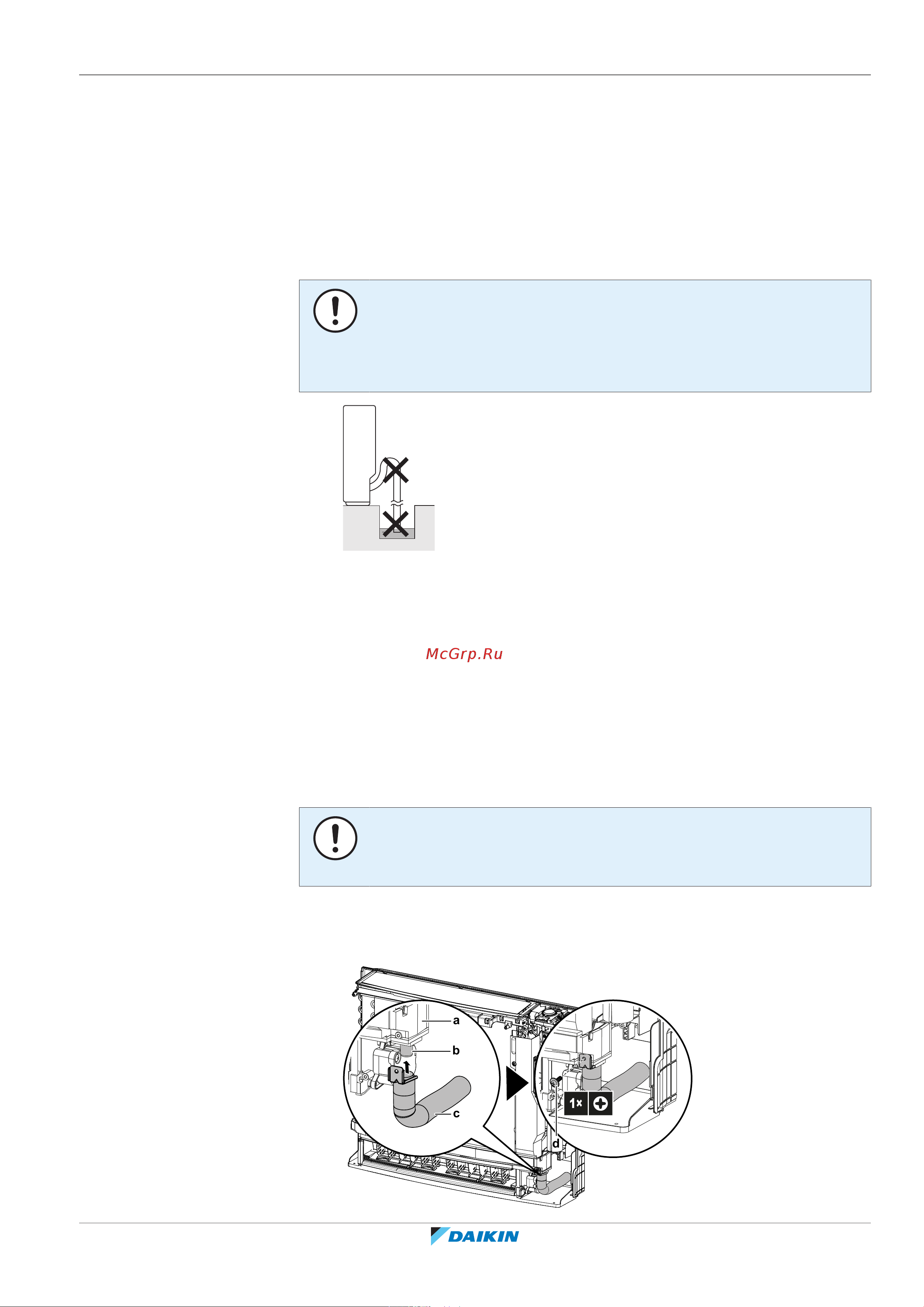

6 | Монтаж агрегата
Справочное руководство для монтажника
35
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть как можно
короче.
▪ Размер трубок. Пользуйтесь трубками из жесткого поливинилхлорида с
внутренним диаметром 20мм и наружным диаметром 26мм.
ПРИМЕЧАНИЕ
▪ Сливной шланг прокладывается с уклоном вниз.
▪ Ловушки НЕ допускаются.
▪ НЕ опускайте конец шланга в воду.
▪ Сливной шланг. Длина сливного шланга (в комплекте принадлежностей)
составляет 220 мм, а наружный диаметр со стороны подсоединения —
18мм.
▪ Удлинитель шланга. Для удлинения шланга пользуйтесь трубками из
жесткого поливинилхлорида с внутренним диаметром 20 мм
(приобретаются по месту установки). Для подсоединения удлинителя
шланга пользуйтесь поливиниловым клеящим веществом.
▪ Конденсация. Примите меры во избежание образования конденсата. Весь
сливной трубопровод в здании необходимо заизолировать.
Порядок подсоединения сливного трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга чревато протечками и порчей
имущества как по месту установки, так и поблизости.
1 Вставив сливной шланг (в комплекте принадлежностей) как можно
глубже в патрубок сливного трубопровода, закрепите его 1 винтом (в
комплекте принадлежностей).
d
1×
c
a
b
