6 | Монтаж агрегата
Справочное руководство для монтажника
30
CVXM20+FVXM25~50A2V1B
Кондиционеры типа «сплит-система»
4P625991-1B – 2020.10
a 6 отверстий под винты
b Расположение отверстия для подсоединения трубопровода сзади с левой
стороны
c Расположение отверстия для подсоединения трубопровода сзади с правой
стороны
d Расположение отверстия для подсоединения трубопровода слева или справа
e Расположение отверстия для подсоединения трубопровода снизу с левой
стороны
f Расположение отверстия для подсоединения трубопровода снизу с правой
стороны
1 Просверлите отверстие в стене с той стороны, откуда выводятся
трубопроводы. См. параграф «Чтобы просверлить отверстие в
стене» [433].
2 Открыв лицевую панель, снимите переднюю решетку (см. параграф
«6.2Открывание внутреннего блока» [427]).
3 Вырежьте выемки кусачками. См. параграф «Удаление выемок» [434].
4 Прикрепите блок к стене и к полу 6 винтами M4×25L (приобретаются по
месту установки).
6×
5 Завершив монтаж, установите на место лицевую панель и переднюю
решетку.
с монтажом на стене
82
166
06≤
(mm)
634.5
750
006
553
300
200
285
115
238
b
b
b
b
75
06
75
45
Ø65
Ø65
45
d
e
75
75
54
h
g
54
45
f
A B
C
c c
a

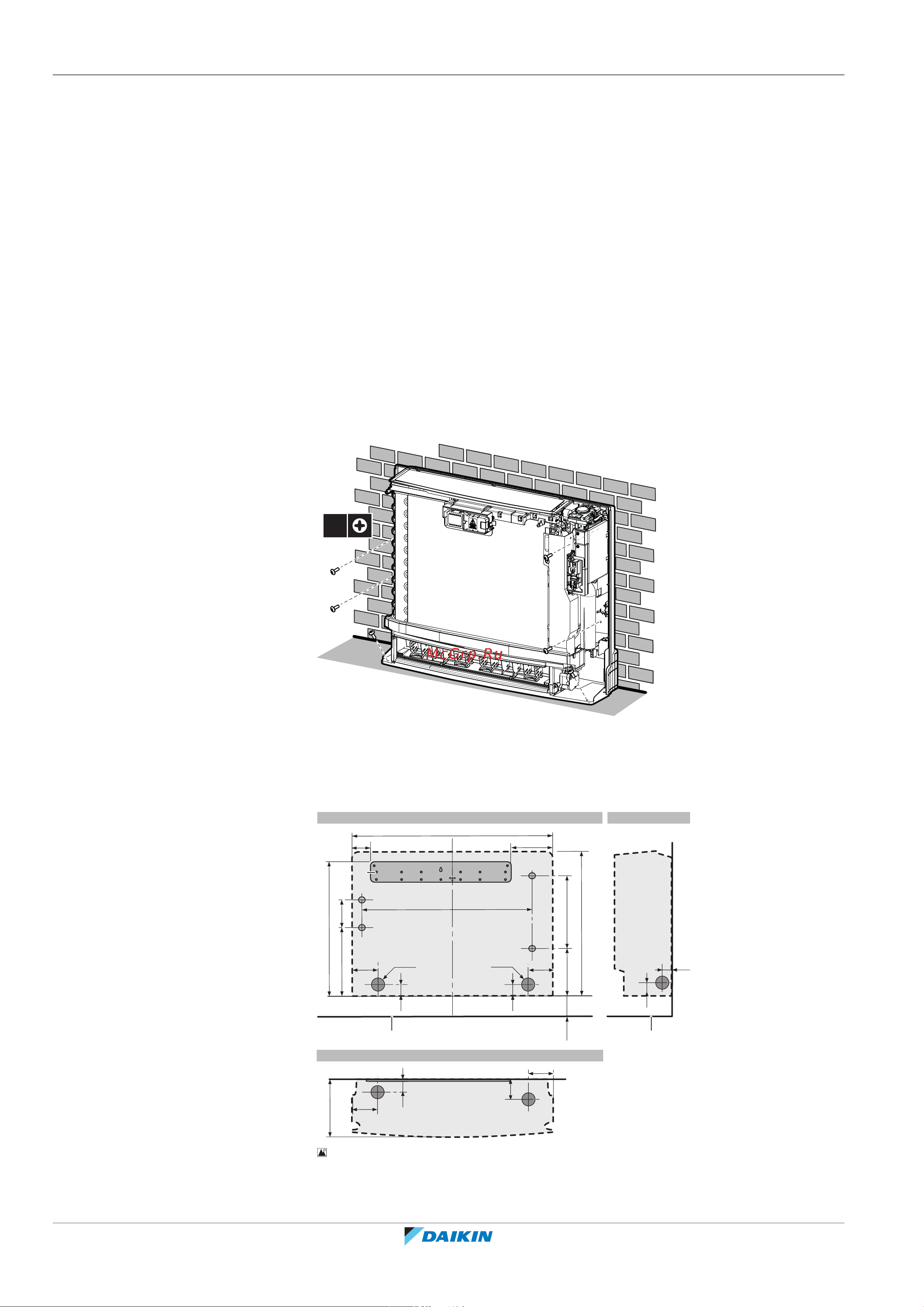

6‒2 Чертеж установки внутреннего блока: с монтажом на стене
A Вид спереди
B Вид сбоку
