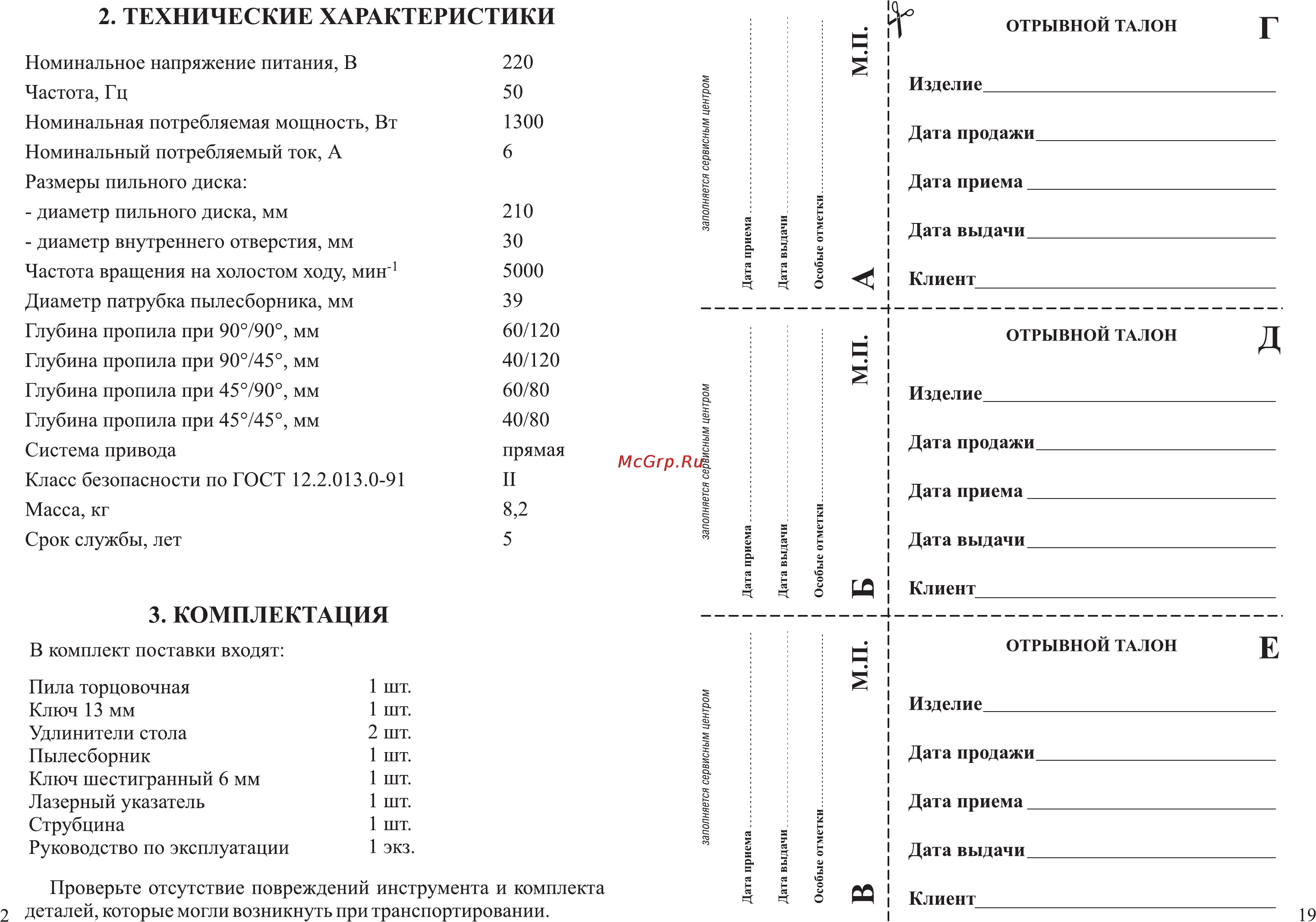

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 50 Номинальная потребляемая мощность Вт 1300 Номинальный потребляемый ток А 6 Размеры пильного диска диаметр пильного диска мм 210 диаметр внутреннего отверстия мм 30 Частота вращения на холостом ходу мин 1 5000 Диаметр патрубка пылесборника мм 39 Глубина пропила при 90 90 мм 60 120 Глубина пропила при 90 45 мм 40 120 Глубина пропила при 45 90 мм 60 80 Глубина пропила при 45 45 мм 40 80 Система привода прямая Класс безопасности по ГОСТ 12 2 013 0 91 II Масса кг 8 2 Срок службы лет 5 Изделие заполняется сервисным центром Частота Гц Дата продажи Дата приема Дата выдачи Клиент I 220 ОТРЫВНОЙ ТАЛОН К заполняется сервисным центром Номинальное напряжение питания В ОТРЫВНОЙ ТАЛОН Изделие Дата продажи Дата приема Дата выдачи 3 КОМПЛЕКТАЦИЯ I Клиент ОТРЫВНОЙ ТАЛОН Пила торцовочная Ключ 13 мм Удлинители стола Пылесборник Ключ шестигранный 6 мм Лазерный указатель Струбцина Руководство по эксплуатации 1 шт 1 шт 2 шт 1 шт 1 шт 1 шт 1 шт 1 экз Проверьте отсутствие повреждений инструмента и комплекта 2 деталей которые могли возникнуть при транспортировании заполняется сервисным центром В комплект поставки входят Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 19
