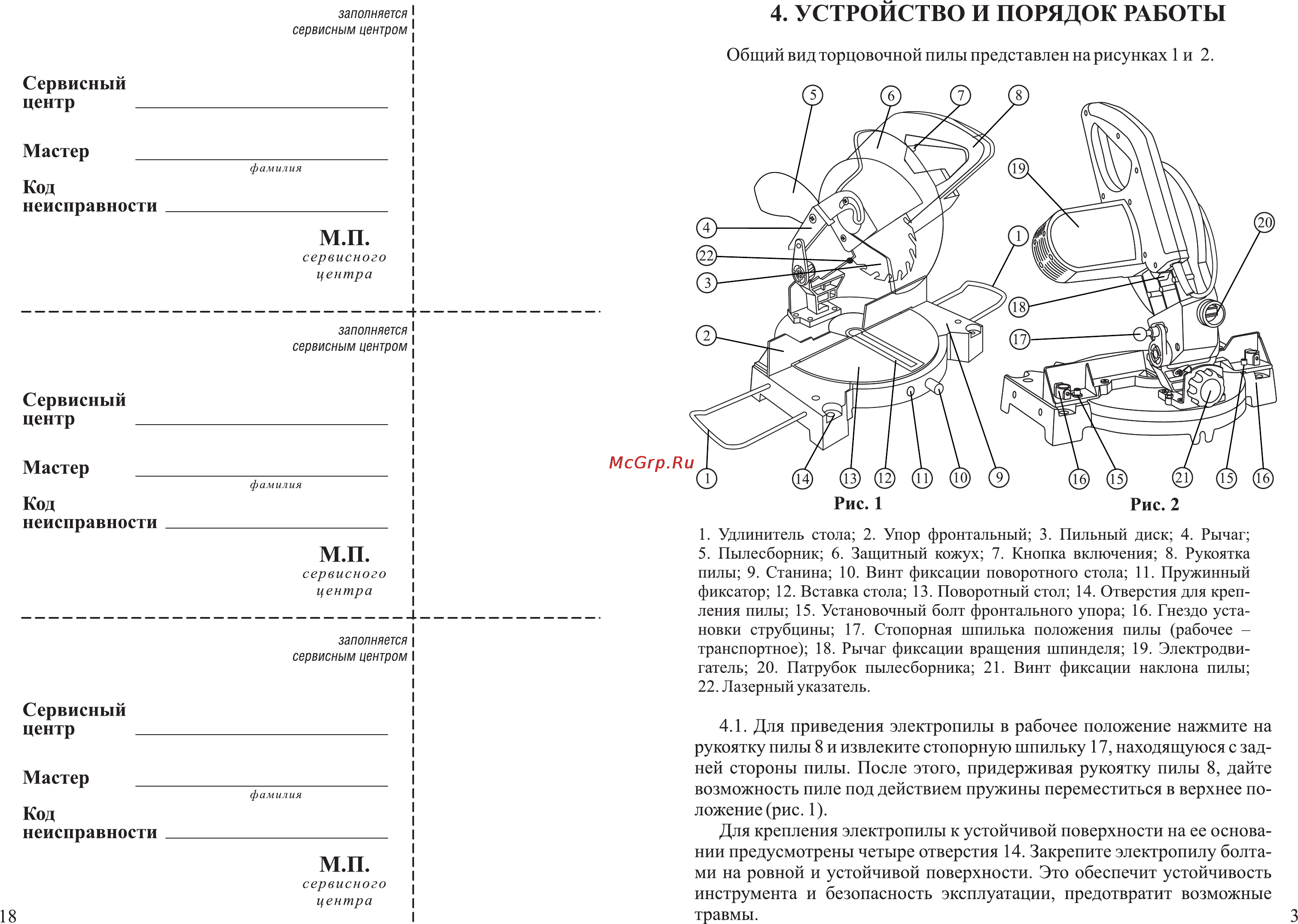

4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ заполняется сервисным центром Общий вид торцовочной пилы представлен на рисунках 1 и 2 Сервисный центр ____________________________________ I I Мастер ___________________________________ ф ам ил и я Код неисправности ____________________________ м п сервисного I центра I ь заполняется сервисным центром I I Сервисный центр ____________________________________ I I Мастер ___________________________________ фамилия Рис 1 Код неисправности ____________________________ М П сервисного I центра 1 I заполняется сервисным центром I Сервисный центр ____________________________________ Мастер ___________________________________ ф ам ил ия Код неисправности ____________________________ М П сервисного центра 18 Рис 2 1 Удлинитель стола 2 Упор фронтальный 3 Пильный диск 4 Рычаг 5 Пылесборник 6 Защитный кожух 7 Кнопка включения 8 Рукоятка пилы 9 Станина 10 Винт фиксации поворотного стола 11 Пружинный фиксатор 12 Вставка стола 13 Поворотный стол 14 Отверстия для креп ления пилы 15 Установочный болт фронтального упора 16 Гнездо уста новки струбцины 17 Стопорная шпилька положения пилы рабочее транспортное 18 Рычаг фиксации вращения шпинделя 19 Электродви гатель 20 Патрубок пылесборника 21 Винт фиксации наклона пилы 22 Лазерный указатель 4 1 Для приведения электропилы в рабочее положение нажмите на рукоятку пилы 8 и извлеките стопорную шпильку 17 находящуюся с зад ней стороны пилы После этого придерживая рукоятку пилы 8 дайте возможность пиле под действием пружины переместиться в верхнее по ложение рис 1 Для крепления электропилы к устойчивой поверхности на ее основа нии предусмотрены четыре отверстия 14 Закрепите электропилу болта ми на ровной и устойчивой поверхности Это обеспечит устойчивость инструмента и безопасность эксплуатации предотвратит возможные травмы 3
