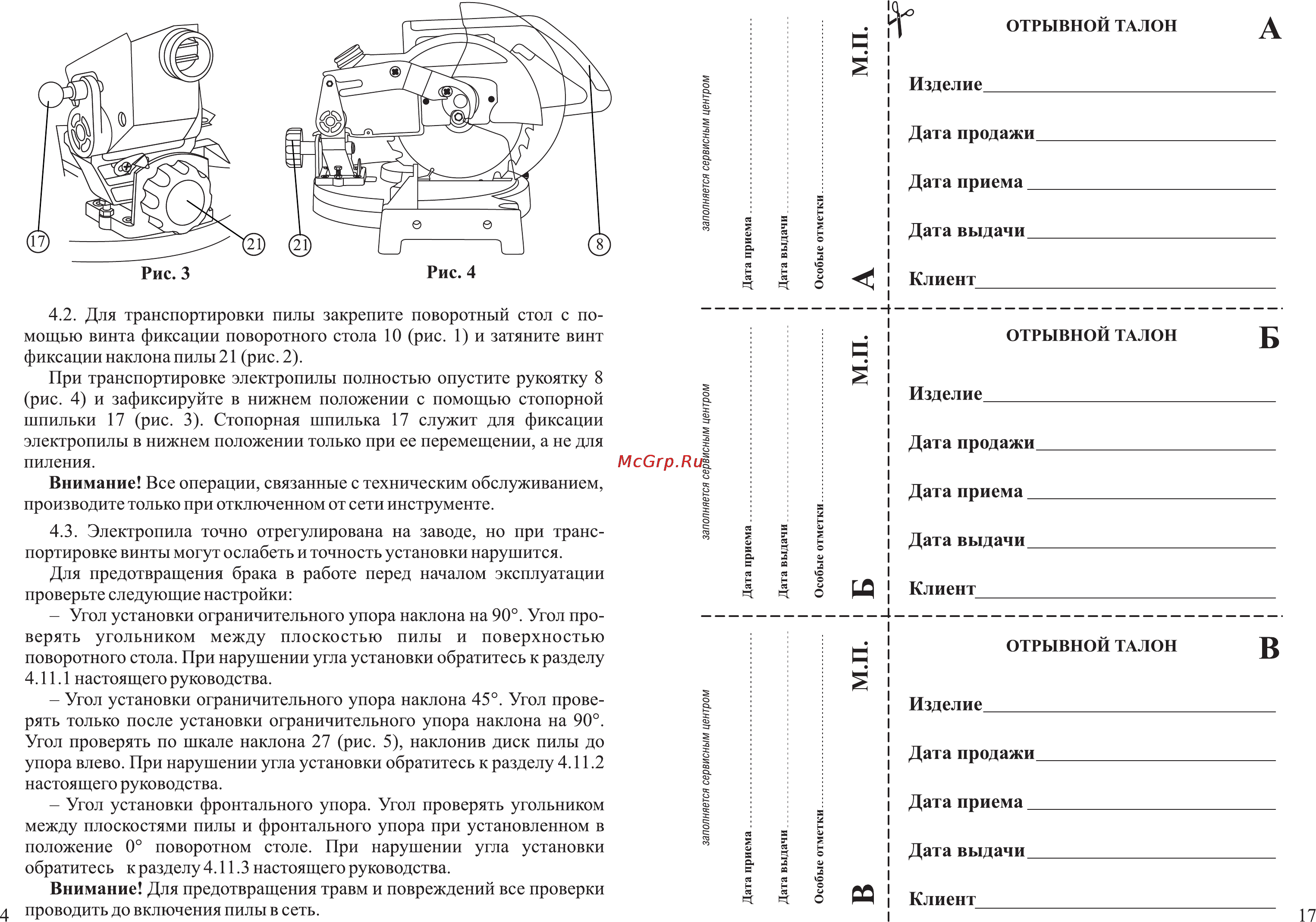

ОТРЫВНОЙ ТАЛОН заполняется сервисным центром Изделие Дата продажи Дата приема Дата выдачи заполняется сервисным центром Изделие Дата продажи Дата приема Дата выдачи Клиент I 4 3 Электропила точно отрегулирована на заводе но при транс портировке винты могут ослабеть и точность установки нарушится Для предотвращения брака в работе перед началом эксплуатации проверьте следующие настройки Угол установки ограничительного упора наклона на 90 Угол про верять угольником между плоскостью пилы и поверхностью поворотного стола При нарушении угла установки обратитесь к разделу 4 11 1 настоящего руководства Угол установки ограничительного упора наклона 45 Угол прове рять только после установки ограничительного упора наклона на 90 Угол проверять по шкале наклона 27 рис 5 наклонив диск пилы до упора влево При нарушении угла установки обратитесь к разделу 4 11 2 настоящего руководства Угол установки фронтального упора Угол проверять угольником между плоскостями пилы и фронтального упора при установленном в положение 0 поворотном столе При нарушении угла установки обратитесь к разделу 4 11 3 настоящего руководства Внимание Для предотвращения травм и повреждений все проверки 4 проводить до включения пилы в сеть ОТРЫВНОЙ ТАЛОН К ОТРЫВНОЙ ТАЛОН заполняется сервисным центром 4 2 Для транспортировки пилы закрепите поворотный стол с по мощью винта фиксации поворотного стола 10 рис 1 и затяните винт фиксации наклона пилы 21 рис 2 При транспортировке электропилы полностью опустите рукоятку 8 рис 4 и зафиксируйте в нижнем положении с помощью стопорной шпильки 17 рис 3 Стопорная шпилька 17 служит для фиксации электропилы в нижнем положении только при ее перемещении а не для пиления Внимание Все операции связанные с техническим обслуживанием производите только при отключенном от сети инструменте I Клиент 3 Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 17
