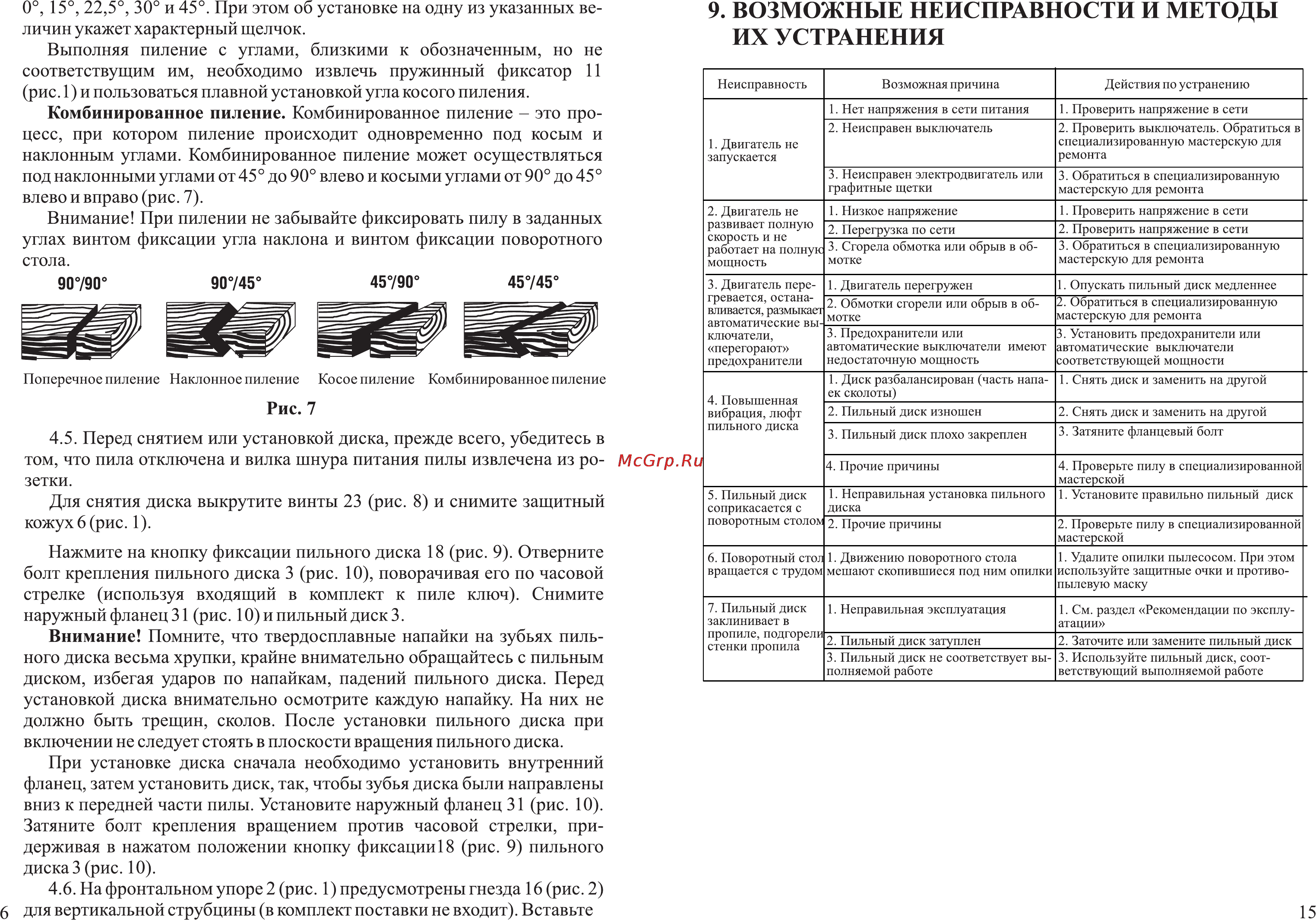

0 15 22 5 30 и 45 При этом об установке на одну из указанных ве личин укажет характерный щелчок Выполняя пиление с углами близкими к обозначенным но не соответствущим им необходимо извлечь пружинный фиксатор 11 рис 1 и пользоваться плавной установкой угла косого пиления Комбинированное пиление Комбинированное пиление это про цесс при котором пиление происходит одновременно под косым и наклонным углами Комбинированное пиление может осуществляться под наклонными углами от 45 до 90 влево и косыми углами от 90 до 45 влево и вправо рис 7 Внимание При пилении не забывайте фиксировать пилу в заданных углах винтом фиксации угла наклона и винтом фиксации поворотного стола 9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Неисправность Возможная причина 1 Нет напряжения в сети питания 1 Проверить напряжение в сети 2 Неисправен выключатель 2 Проверить выключатель Обратиться в специализированную мастерскую для ремонта 3 Неисправен электродвигатель или графитные щетки 3 Обратиться в специализированную мастерскую для ремонта 1 Двигатель не запускается 2 Двигатель не развивает полную скорость и не работает на полнук мощность 1 Низкое напряжение 1 Проверить напряжение в сети 2 Перегрузка по сети 3 Сгорела обмотка или обрыв в об мотке 2 Проверить напряжение в сети 3 Обратиться в специализированную мастерскую для ремонта 3 Двигатель пере1 Двигатель перегружен гревается остана2 Обмотки сгорели или обрыв в об вл и вается разм ы кает автоматические вы мотке 3 Предохранители или ключатсли автоматические выключатели имеют перегорают недостаточную мощность предохранители Поперечное пиление Наклонное пиление Косое пиление Комбинированное пиление Рис 7 4 5 Перед снятием или установкой диска прежде всего убедитесь в том что пила отключена и вилка шнура питания пилы извлечена из ро зетки Для снятия диска выкрутите винты 23 рис 8 и снимите защитный кожух 6 рис 1 Нажмите на кнопку фиксации пильного диска 18 рис 9 Отверните болт крепления пильного диска 3 рис 10 поворачивая его по часовой стрелке используя входящий в комплект к пиле ключ Снимите наружный фланец 31 рис 10 и пильный диск 3 Внимание Помните что твердосплавные напайки на зубьях пиль ного диска весьма хрупки крайне внимательно обращайтесь с пильным диском избегая ударов по напайкам падений пильного диска Перед установкой диска внимательно осмотрите каждую напайку На них не должно быть трещин сколов После установки пильного диска при включении не следует стоять в плоскости вращения пильного диска При установке диска сначала необходимо установить внутренний фланец затем установить диск так чтобы зубья диска были направлены вниз к передней части пилы Установите наружный фланец 31 рис 10 Затяните болт крепления вращением против часовой стрелки при держивая в нажатом положении кнопку фиксации 8 рис 9 пильного диска 3 рис 10 4 6 На фронтальном упоре 2 рис 1 предусмотрены гнезда 16 рис 2 6 для вертикальной струбцины в комплект поставки не входит Вставьте 4 Повышенная вибрация люфт пильного диска Действия по устранению 1 Опускать пильный диск медленнее 2 Обратиться в специализированную мастерскую для ремонта 3 Установить предохранители или автоматические выключатели соответствующей мощности 1 Диск разбалансирован часть напа ек сколоты 1 Снять диск и заменить на другой 2 Пильный диск изношен 2 Снять диск и заменить на другой 3 Пильный диск плохо закреплен 3 Затяните фланцевый болт 4 Прочие причины 4 Проверьте пилу в специализированной мастерской 1 Установите правильно пильный диск 5 Пильный диск соприкасается с поворотным столом 1 Неправильная установка пильного диска 2 Прочие причины 6 Поворотный стол вращается с трудом 1 Движению поворотного стола мешают скопившиеся под ним опилки 1 Удалите опилки пылесосом При этом используйте защитные очки и противопылевую маску 7 Пильный диск заклинивает в пропиле подгорели стенки пропила 1 Неправильная эксплуатация 1 См раздел Рекомендации по эксплу атации 2 Заточите или замените пильный диск 3 Используйте пильный диск соот ветствующий выполняемой работе 2 Пильный диск затуплен 3 Пильный диск не соответствует вы полняемой работе 2 Проверьте пилу в специализированной мастерской 15
