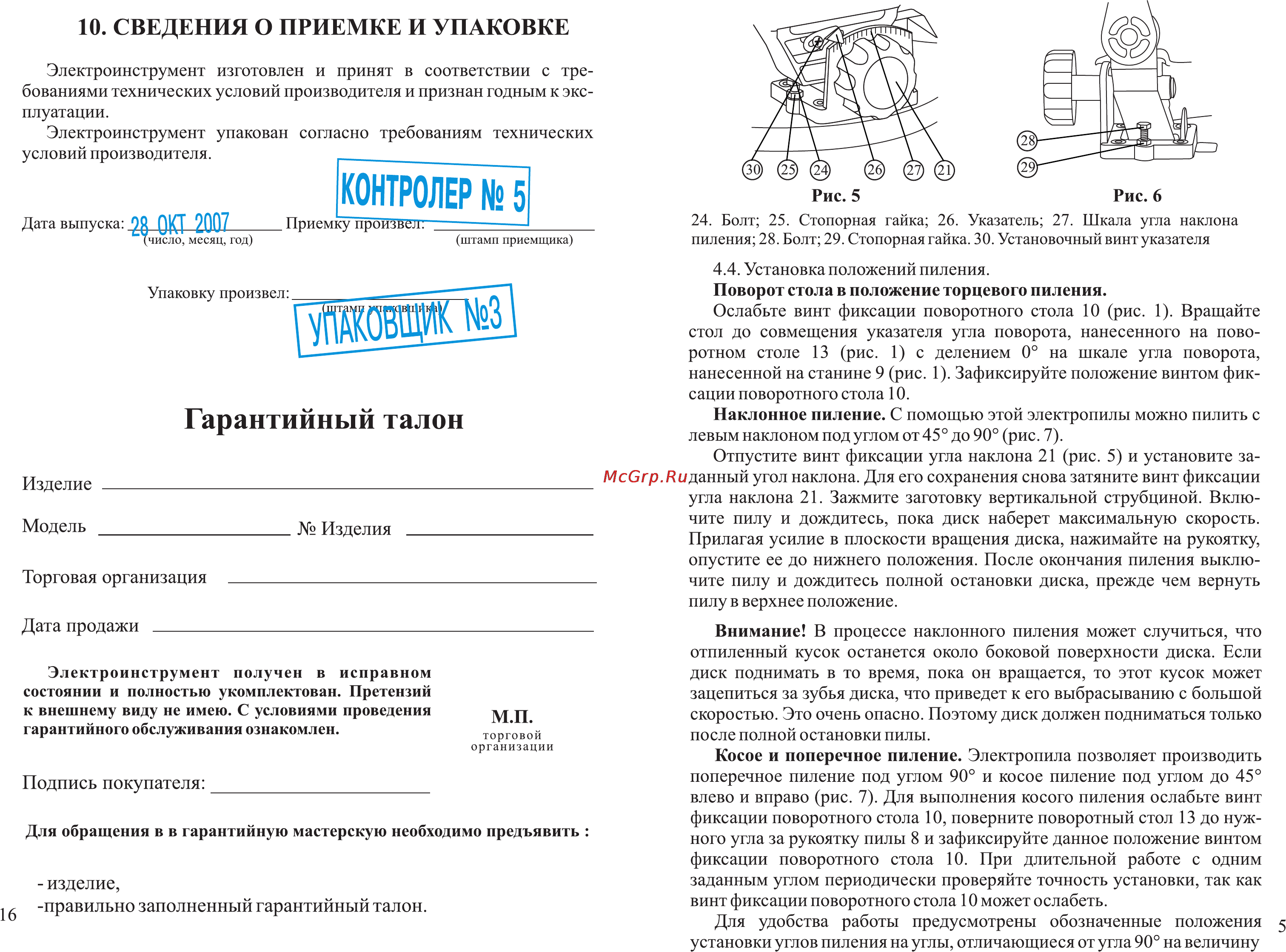

10 СВЕДЕНИЯ О ПРИЕМКЕ И УПАКОВКЕ Электроинструмент изготовлен и принят в соответствии с тре бованиями технических условий производителя и признан годным к экс плуатации Электроинструмент упакован согласно требованиям технических условий производителя КОНТРОЛЕР 5 I 2007_______ Приемку произвел число месяц год Дата выпуска 0R ОКТ штамп приемщика Гарантийный талон Изделие ___________________________________________________________ Модель Изделия Торговая организация ________________________________________________ Дата продажи ______________________________________________________ Электроинструмент получен в исправном состоянии и полностью укомплектован Претензий к внешнему виду не имею С условиями проведения гарантийного обслуживания ознакомлен М П торговой организации Подпись покупателя _____________________________ Для обращения в в гарантийную мастерскую необходимо предъявить изделие правильно заполненный гарантийный талон 24 Болт 25 Стопорная гайка 26 Указатель 27 Шкала угла наклона пиления 28 Болт 29 Стопорная гайка 30 Установочный винт указателя 4 4 Установка положений пиления Поворот стола в положение торцевого пиления Ослабьте винт фиксации поворотного стола 10 рис 1 Вращайте стол до совмещения указателя угла поворота нанесенного на пово ротном столе 13 рис 1 с делением 0 на шкале угла поворота нанесенной на станине 9 рис 1 Зафиксируйте положение винтом фик сации поворотного стола 10 Наклонное пиление С помощью этой электропилы можно пилить с левым наклоном под углом от 45 до 90 рис 7 Отпустите винт фиксации угла наклона 21 рис 5 и установите за данный угол наклона Для его сохранения снова затяните винт фиксации угла наклона 21 Зажмите заготовку вертикальной струбциной Вклю чите пилу и дождитесь пока диск наберет максимальную скорость Прилагая усилие в плоскости вращения диска нажимайте на рукоятку опустите ее до нижнего положения После окончания пиления выклю чите пилу и дождитесь полной остановки диска прежде чем вернуть пилу в верхнее положение Внимание В процессе наклонного пиления может случиться что отпиленный кусок останется около боковой поверхности диска Если диск поднимать в то время пока он вращается то этот кусок может зацепиться за зубья диска что приведет к его выбрасыванию с большой скоростью Это очень опасно Поэтому диск должен подниматься только после полной остановки пилы Косое и поперечное пиление Электропила позволяет производить поперечное пиление под углом 90 и косое пиление под углом до 45 влево и вправо рис 7 Для выполнения косого пиления ослабьте винт фиксации поворотного стола 10 поверните поворотный стол 13 до нуж ного угла за рукоятку пилы 8 и зафиксируйте данное положение винтом фиксации поворотного стола 10 При длительной работе с одним заданным углом периодически проверяйте точность установки так как винт фиксации поворотного стола 10 может ослабеть Для удобства работы предусмотрены обозначенные положения 5 установки углов пиления на углы отличающиеся от угла 90 на величину
