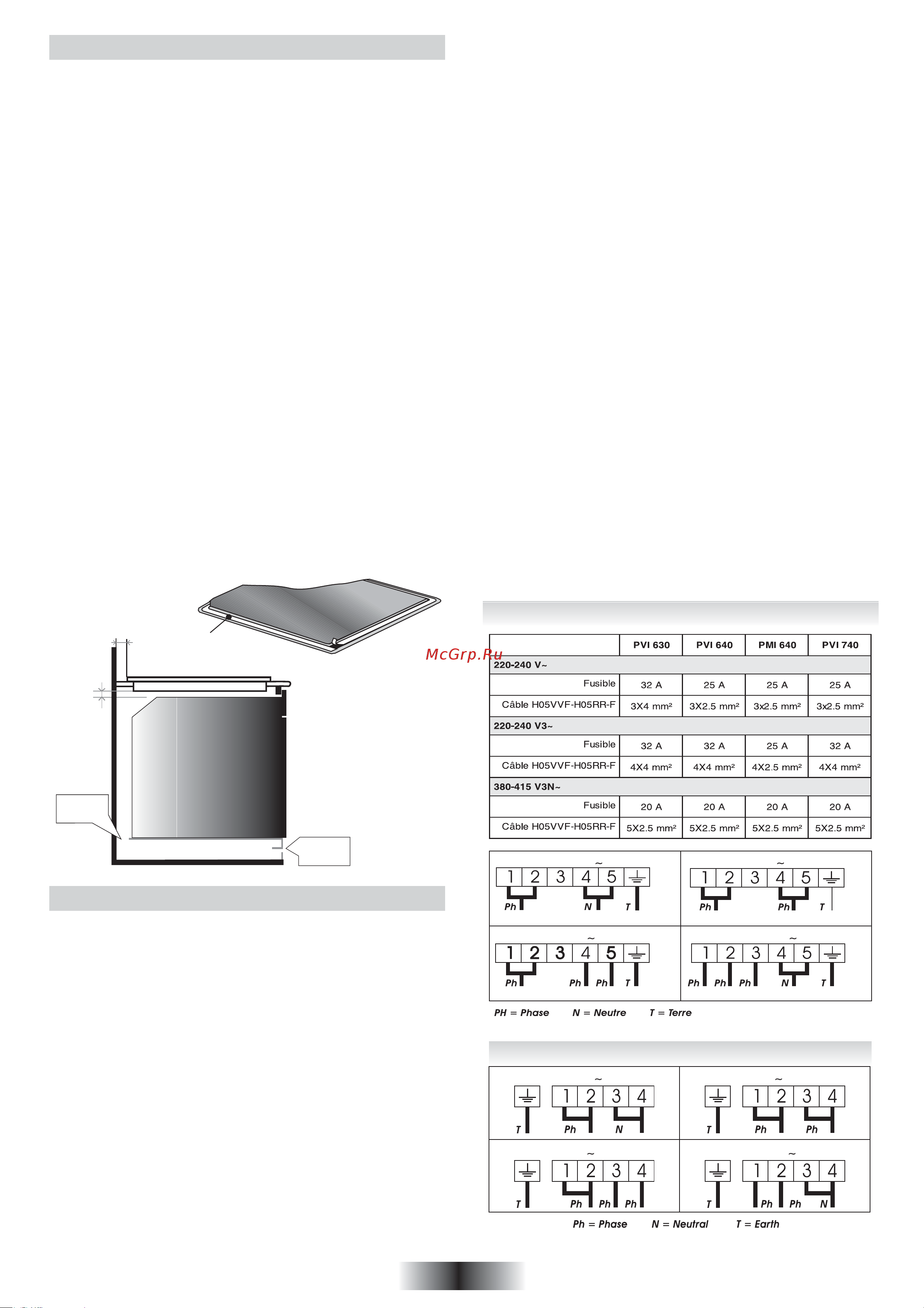

8 FR
La table est livrée avec un câble d’alimentation permettant
le raccordement exclusivement sous une tension de 220-240
V entres phases ou entre phase et neutre.
• Raccorder à une prise, pour le choix du fusible, se reférer au
tableau ci-dessous.
Il est toutefois possible de raccorder la table en :
Monophasé 220-240V2~, Triphasé 220-240V3~ ou
Triphasé 380-415V3N~.
Pour procéder au nouveau raccordement, il est impératif de
respecter les consignes citées ci-dessous.
• Tout d’abord vérifier que l’installation est protégée par un fusible
approprié, voir tableau, et que l’installation comporte des fils d’une
section suffisante pour alimenter normalement l’appareil.
1- Opérations à effectuer sur le raccordement existant :
- retourner la table, face verre contre le plan de travail, en prenant
soin de protéger le verre.
- Ouvrir le capot.
- Libérer le câble d’alimentation :
. dévisser les vis de la plaque à bornes qui maintiennent les
barrettes shunts et les fils conducteurs du câble d’alimentation.
. Dévisser le serre-câble pour retirer le câble d’alimentation.
. Le retirer.
2- Opérations à effectuer pour réaliser le nouveau
raccordement :
- choisir le câble d’alimentation en fonction des recommandations
du tableau.
- Passer le câble d’alimentation dans le serre-câble.
- Dénuder l’extrémité de chaque conducteur du câble d’alimentation
sur une longueur de 10 mm, en tenant compte de la longueur
nécessaire du câble d’alimentation pour le raccordement à la
plaque à bornes.
- Comme indiqué sur le tableau, positionner les barrettes shunts,
récupérées lors de la première opération, en respectant les mar-
quages sur la plaque à bornes.
- Revisser le serre-câble et refermer le capot.
RACCORDEMENT SUR LA PLAQUE A BORNES :
ENCASTREMENT
Le meuble ou le support dans lequel doit être encastrée la table,
ainsi que les parois du meuble qui pourraient juxtaposer celui-ci,
doivent être d'une matière résistant à une température élevée.
De plus, il est nécessaire que le revêtement qui recouvre le meuble
ou le support soit fixé par une colle résistant à la chaleur afin
d'éviter le décollement.
Installation:
• Un joint d'étanchéité est livré avec la table de cuisson.
Avant encastrement:
• retourner la table face verre vers le bas, en prenant soin de
protéger le verre.
• Placer le joint tout autour de la table.
• Veiller particulièrement à le placer correctement afin d’éviter
toute infiltration dans le meuble support.
• S’assurer que la surface sur laquelle va reposer la table soit
parfaitement plane.
• Les déformations éventuelles provoquées par une mauvaise
pose de la table risquent d’entraver les performances de l’appareil.
• Prévoir un espace de 5 cm minimum entre l’appareil et les parois
verticales avoisinantes.
• La découpe du meuble pour encastrer la table à induction doit
impérativement être conforme aux cotes indiquées sur le dessin.
• La hauteur de la partie encastrée de la table est de 5,5 cm.
• S’il existe une cloison intermédiaire :
- s’assurer que la distance qui sépare le dessous de l’appareil et
la cloison intermédiaire soit supérieure à 2,5 cm pour laisser l’air
circuler. Donc, par rapport au plan de travail, la distance minimale
doit être de 8 cm.
- prévoir à l’arrière de la cloison un passage d’air de 8 cm.
• L’encastrement de la table de cuisson au dessus d’un four non
ventilé, lave-vaisselle, réfrigérateur, congélateur ou lave-linge
n’est pas possible.
• Le caisson est équipé de 4 emplacements prévus pour recevoir
les pattes de fixation destinées à l’immobilisation de la table sur
le meuble. Les placer, avant encastrement, de manière à ce que
la table soit parfaitement plaquée au meuble support.
Joint
TABLE
25 mm
mini
50 mm
Ouverture
500 X 50
Ouverture
500 X 10
"L’installation recevant l’appareil cité en référence doit être conforme
à la norme en vigueur dans le pays d’installation.”
Le constructeur décline toute responsabilité en cas de non respect
de cette disposition.
Attention :
• Avant de procéder au raccordement, le technicien doit vérifier
la tension d'alimentation indiquée au compteur, le réglage du
disjoncteur, le calibre du fusible et la continuité de la terre de
l'installation.
• Le raccordement électrique au réseau doit être effectué par une
prise de courant avec prise de terre, ou par l'intermédiaire d'un
dispositif à coupure omnipolaire ayant une distance d'ouverture
des contacts d'au moins 3 mm.
Si l'appareil comporte une prise de courant, il doit être installé
de telle façon que la prise de courant soit accessible.
• Le fil de protection vert/jaune doit être relié aux bornes de terre,
de l’appareil d’une part, et de l’installation d’autre part.
• Notre responsabilité ne saurait être engagée pour tout incident
ou ses conséquences éventuelles qui pourraient survenir lors de
l’usage d’un appareil non relié à la terre, ou relié à une terre dont
la continuité serait défectueuse.
• Toute intervention se rapportant au câble d’alimentation doit
impérativement être réalisée par le Service après-vente ou une
personne de qualification similaire.
LE RACCORDEMENT ELECTRIQUE
TRIPHASÉ 380-415 V3N
MODÈLE PMI 640
MONOPHASÉ 220-240 V BIPHASÉ 220-240 V2
TRIPHASÉ 220-240 V3 TRIPHASÉ 380-415 V2N
TRIPHASÉ 220-240 V3
BIPHASÉ 220-240 V2MONOPHASÉ 220-240 V
