6 | Монтаж агрегата
Справочное руководство для монтажника
30
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08
ПРИМЕЧАНИЕ
НЕ размещайте под внутренним и/или под наружным блоком предметы,
которые могут быть повреждены водой. В противном случае конденсат на блоке
или трубах хладагента, грязь в воздушном фильтре или засор дренажа могут
вызвать каплевыпадение, что может привести к загрязнению или поломке
предметов, находящихся под блоком.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без постоянно действующих
источников возгорания (напр., открытого огня, оборудования, работающего на
газе, или действующих электрообогревателей).
6.1.1 Требования к месту установки наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь и со следующими требованиями:
▪ «2Общая техника безопасности» [46].
▪ «7.1.3Перепад высот трубопроводов хладагента» [439].

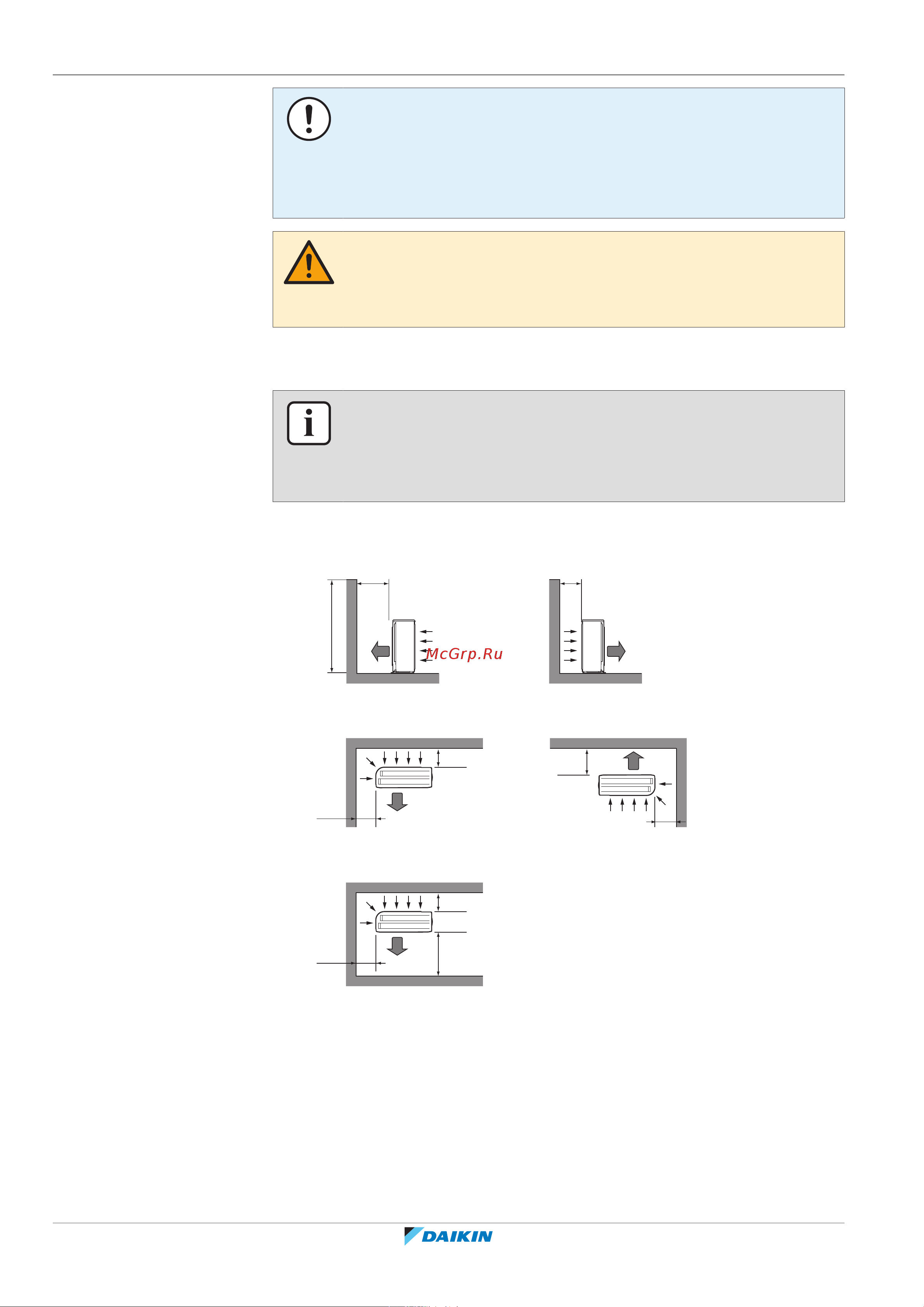

Помните следующие правила организации пространства:
▪ Стена с 1 стороны:
(mm)
>50
a
b
>100
<1200
a
b
▪ Стена с 2 сторон:
(mm)
>100
>50
b
a
>150
>50
b
a
▪ Стена с 3 сторон:
(mm)
>150
>50
>300
b
a
a Выброс воздуха
b Воздухозаборник
Оставьте свободным 300 мм рабочего пространства под потолком и еще
250мм для обслуживания трубопроводов и электропроводки.
