11 | Конфигурирование
Справочное руководство для монтажника
65
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08

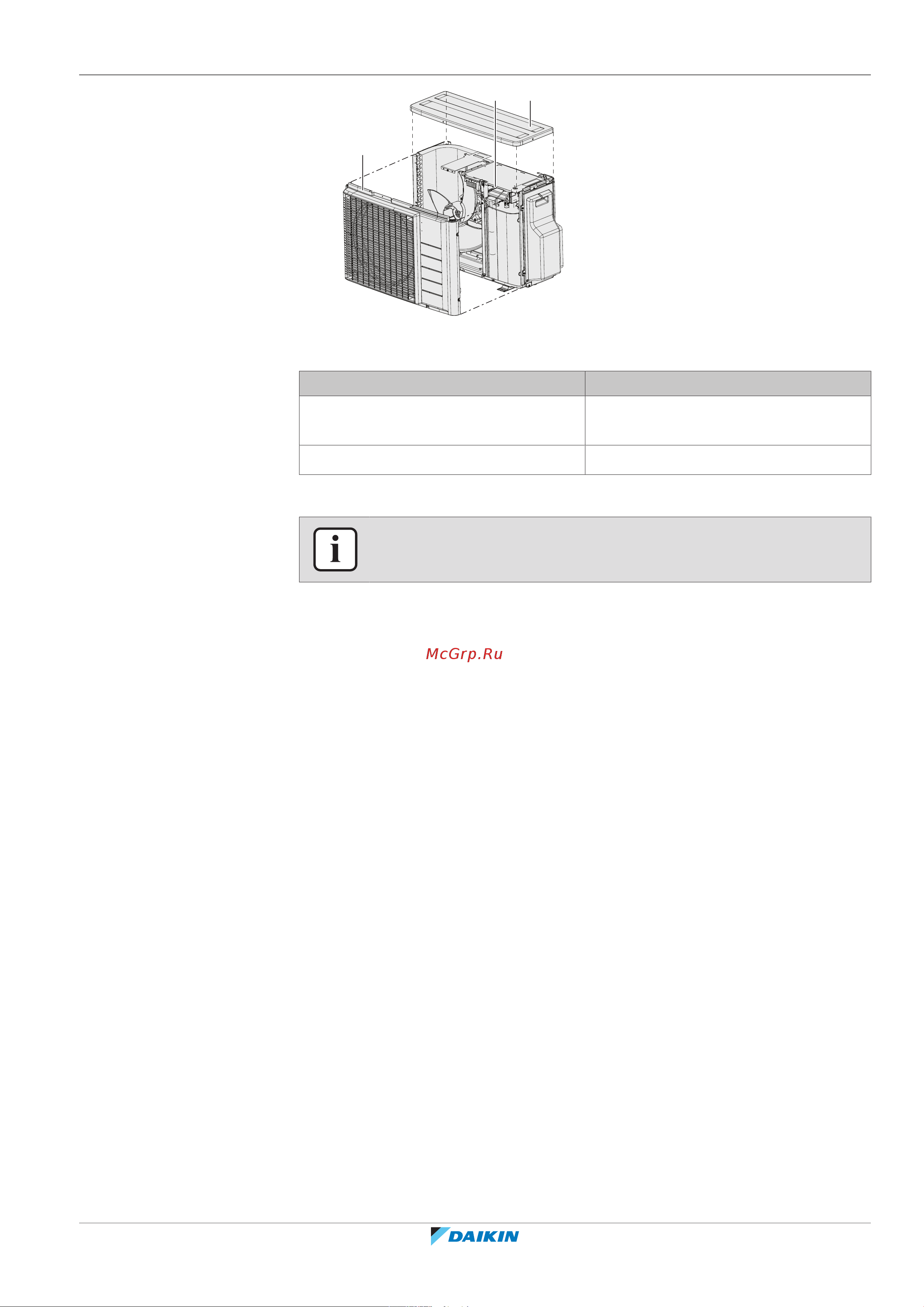

bc
a
a Лицевая панель
b Верхняя панель
c Разъем S99
Режим Разъем S99
Тепловой насос (охлаждение или
обогрев)
С соединением
Только обогрев Без соединения
4 Установите верхнюю и лицевую панели на место.
ИНФОРМАЦИЯ
Возможна принудительная работа в режиме обогрева.
11.4 Функция энергосбережения в режиме ожидания
Энергосбережение в режиме ожидания:
▪ электропитание наружного блока отключается;
▪ внутренний блок переводится в энергосберегающий режим ожидания.
Функцией энергосбережения в режиме ожидания оснащаются следующие
блоки:
FTXM, FTXP, FTXJ, FVXM, ATXF
В любой другой внутренний блок нужно вставить разъем для приведения в
действие энергосберегающей функции в режиме ожидания.
Функция энергосбережения в режиме ожидания перед отгрузкой блока
отключается.
11.4.1 Перевод оборудования в энергосберегающий режим ожидания
Предварительные условия: ОБЯЗАТЕЛЬНО отключите главный источник
электропитания.
1 Снимите сервисную крышку.
2 Отсоедините селективный разъем блока, несовместимого с
энергосберегающим режимом ожидания.
