7 | Монтаж трубопроводов

Справочное руководство для монтажника

2(A)MXM40+50 + 2(A)MXF40+50

Серия сплит-систем с хладагентом R32

4P600463-2C – 2020.08

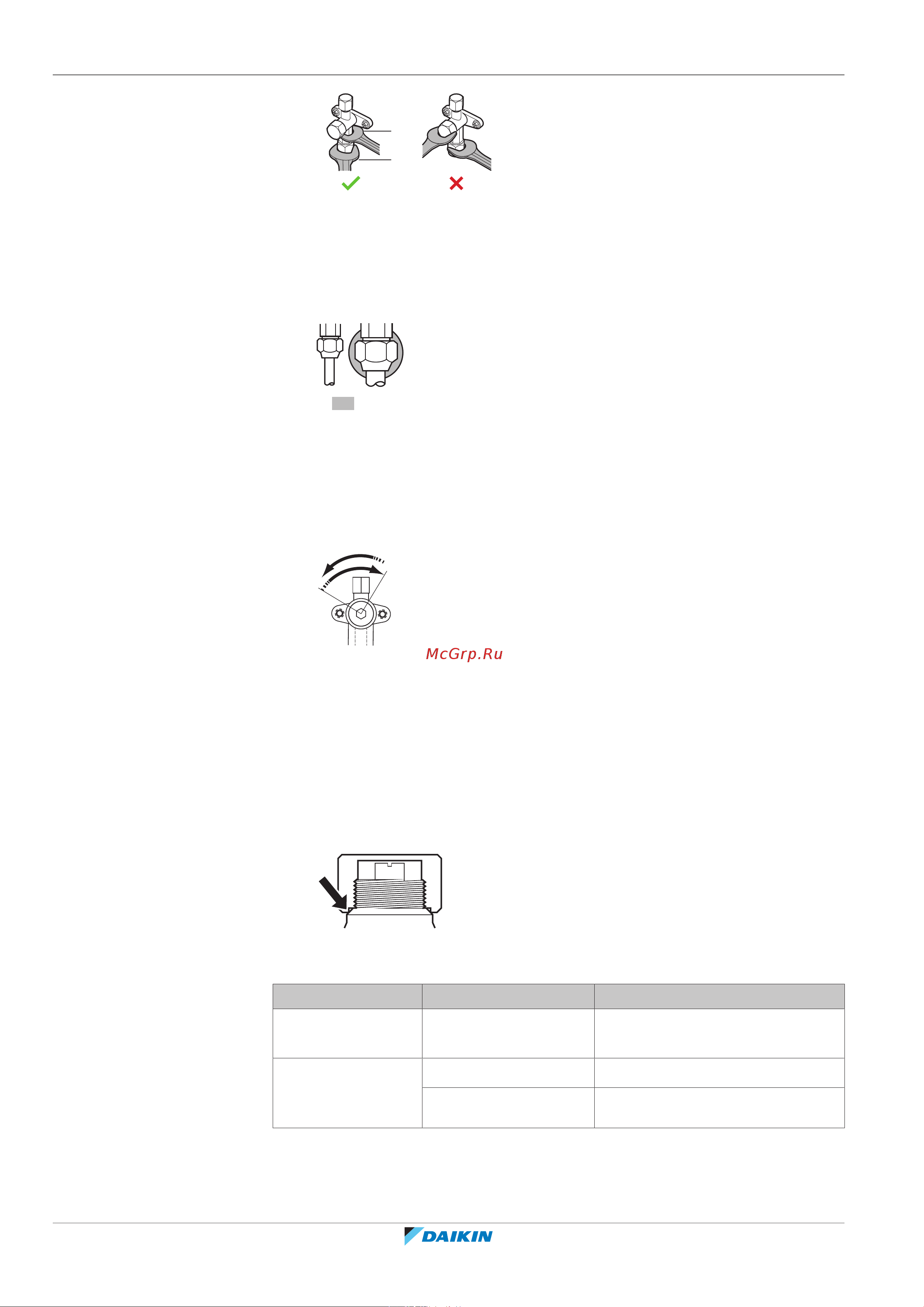

a Гаечный ключ

b Динамометрический ключ

▪ Когда ожидается низкое рабочее давление (например, когда охлаждение

будет производиться при низкой наружной температуре), надежно

уплотните накидную гайку запорного вентиля линии подачи газа

силиконовым герметиком во избежание замерзания.

Силиконовый герметик: убедитесь в отсутствии зазора.

Открытие/закрытие запорного вентиля

1 Снимите крышку с запорного вентиля.

2 Вставив шестигранный ключ (со стороны трубопровода жидкого

хладагента: 4 мм, со стороны трубопровода газообразного хладагента:

6мм) в шток клапана, вращайте шток следующим образом:

Отвинчивается против часовой стрелки

Завинчивается по часовой стрелке

3 Когда дальнейшее вращение запорного вентиля станет НЕВОЗМОЖНЫМ,

прекратите вращение.

4 Установите крышку запорного вентиля на место.

Результат: Теперь клапан открыт/перекрыт.

Обращение с крышкой штока

▪ Уплотнение крышки штока обозначено стрелкой. НЕ повредите его.

▪ После завершения работы с запорным вентилем затяните крышку штока и

проверьте на предмет утечки хладагента.

Крышка штока Ø трубки (мм) Момент затяжки (Н·м)

Контур жидкого

хладагента

6,4 22~28

Контур

газообразного

хладагента

9,5 33~39

12,7 49~59
