Daikin 2MXF50A2V1B [62/84] Завершение монтажа наружного агрегата
![Daikin 2MXM40M2V1B [62/84] Завершение монтажа наружного агрегата](/views2/1769996/page62/bg3e.png)
10 | Завершение монтажа наружного агрегата
Справочное руководство для монтажника
62
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08
10 Завершение монтажа наружного агрегата
10.1 Завершение монтажа наружного блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
▪ Проследите за тем, чтобы система была правильно заземлена.
▪ Перед проведением обслуживания выключайте электропитание.
▪ Установите распределительную коробку перед включением электропитания.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента между внутренним и
наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.

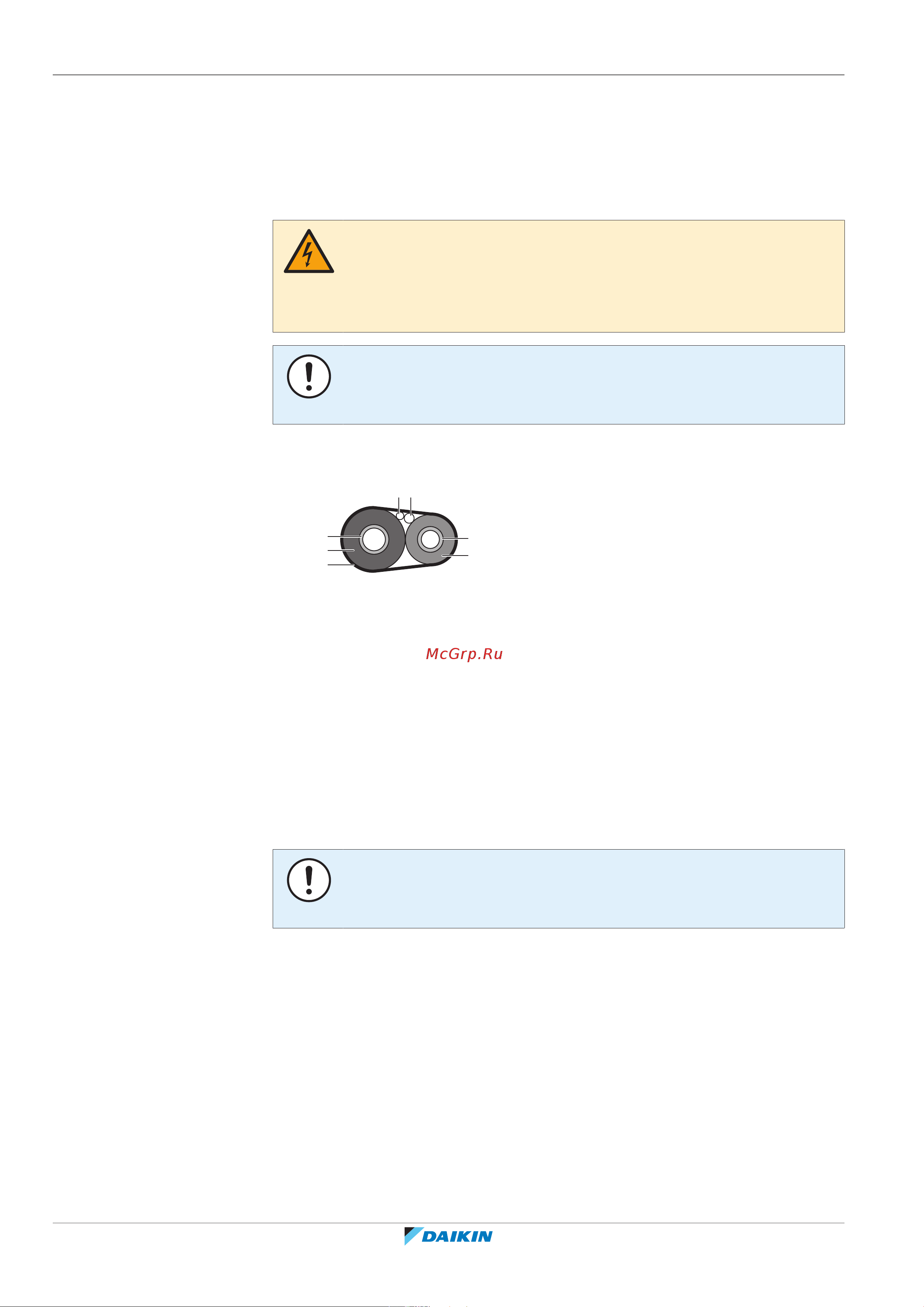

1 Изолируйте и закрепите трубопровод хладагента и кабели следующим
образом:
g
b
a
f
e
cd
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Электропроводка, проложенная по месту установки оборудования (если проложена)
e Трубопровод жидкого хладагента
f Изоляция трубопровода жидкого хладагента
g Отделочная лента
2 Установите сервисную крышку.
10.2 Закрытие наружного блока
1 Закройте крышку распределительной коробки.
2 Закройте сервисную крышку.
ПРИМЕЧАНИЕ
При закрытии крышки наружного блока убедитесь, что момент затяжки НЕ
превышает 4,1Н•м.
