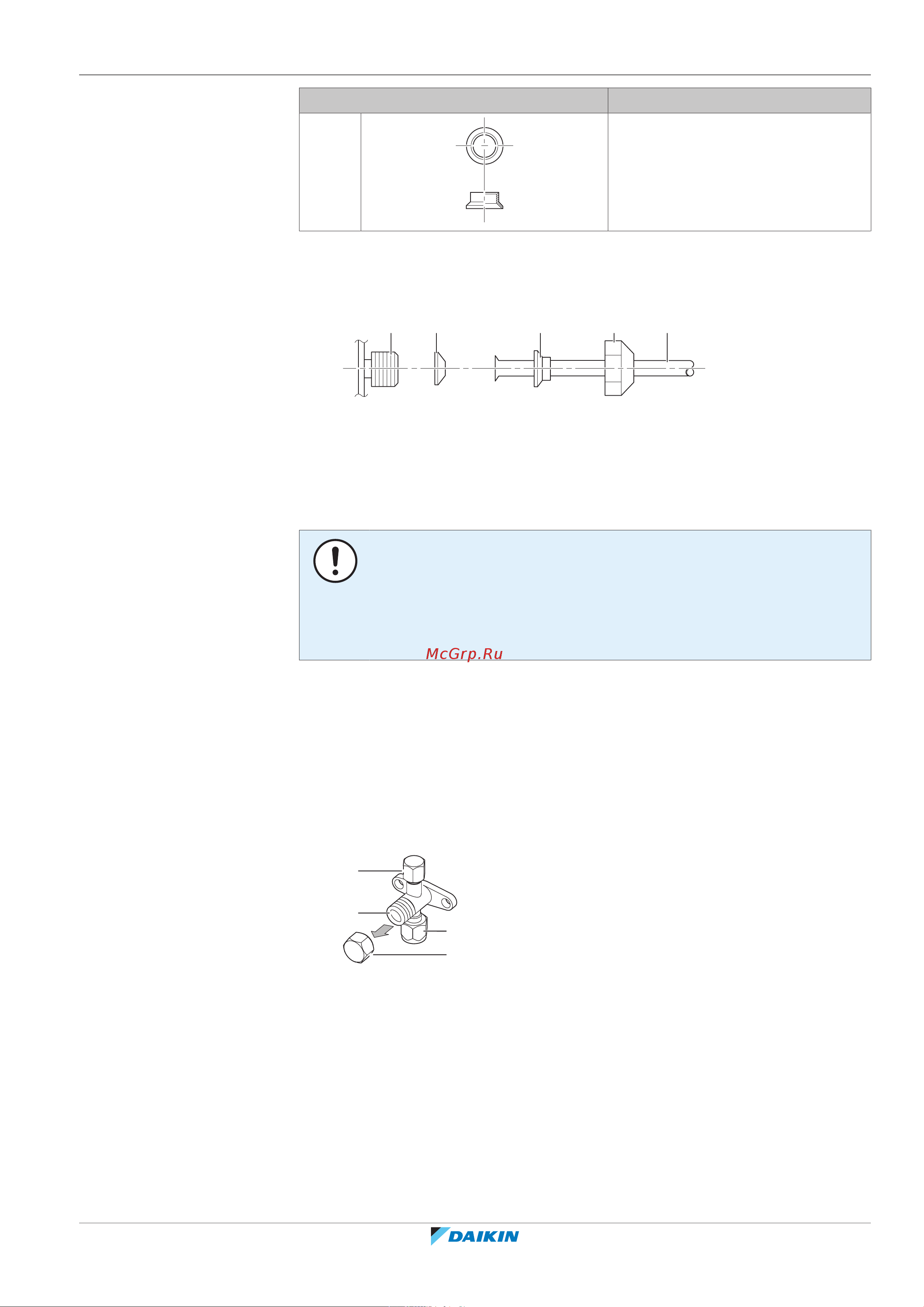

7 | Монтаж трубопроводов

Справочное руководство для монтажника

2(A)MXM40+50 + 2(A)MXF40+50

Серия сплит-систем с хладагентом R32

4P600463-2C – 2020.08

Тип переходного патрубка Соединение

2 Ø12,7мм → Ø9,5мм

Образец соединения:

▪ Подсоединение трубки Ø9,5мм к соединительному отверстию Ø12,7мм для

трубопровода газообразного хладагента

a b d ec

a Соединительное отверстие наружного блока

b Переходной патрубок 1-го типа

c Переходной патрубок 2-го типа

d Накидная гайка для Ø12,7мм

e Межблочные трубопроводы

Нанесите слой фреоновое масло на резьбу соединительного отверстия

наружного блока, куда входит накидная гайка.

ПРИМЕЧАНИЕ

Пользуйтесь подходящим динамометрическим ключом во избежание

повреждения соединительной резьбы в результате перетягивания накидной

гайки. Следите за тем, чтобы НЕ перетянуть гайку (допускается примерно 2/3-1×

обычного момента затяжки), в противном случае возможно повреждение

трубки меньшего диаметра.

7.2.7 Применение запорного клапана с сервисным отверстием

Обращение с запорными вентилями

Необходимо учитывать следующие правила:

▪ Запорные вентили поставляются в закрытом положении.

▪ На приведенной ниже иллюстрации представлены детали, необходимые

для эксплуатации запорного вентиля.

a Сервисное отверстие с крышкой

b Шток вентиля

c Соединение трубопровода

d Крышка штока

▪ Оба запорных вентиля во время работы должны быть открыты.

▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это может привести к

поломке корпуса вентиля.

▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным ключом, а затем

ослабляйте или затягивайте накидную гайку динамометрическим ключом.

НЕ устанавливайте гаечный ключ на крышку штока, так как это может

вызвать утечку хладагента.
