8 | Заправка хладагентом
Справочное руководство для монтажника
54
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08
8.6 Дозаправка хладагентом
ПРЕДУПРЕЖДЕНИЕ
▪ Пользуйтесь только хладагентом R32. Другие вещества могут вызвать взрывы
и несчастные случаи.
▪ Хладагент R32 содержит фторированные парниковые газы. Значение
потенциала глобального потепления (GWP) составляет 675. НЕ выпускайте
эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО надевайте защитные перчатки и
очки.
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание поломки компрессора НЕ заправляйте больше хладагента, чем
указано.
Предварительные условия: Перед заправкой хладагентом обязательно
выполните подсоединение и проверку (на герметичность, с вакуумной
осушкой) трубопроводов хладагента.
1 Подсоедините цилиндр с хладагентом к сервисному отверстию.
2 Заправьте дополнительный объем хладагента.
3 Откройте запорный клапан в контуре газообразного хладагента.

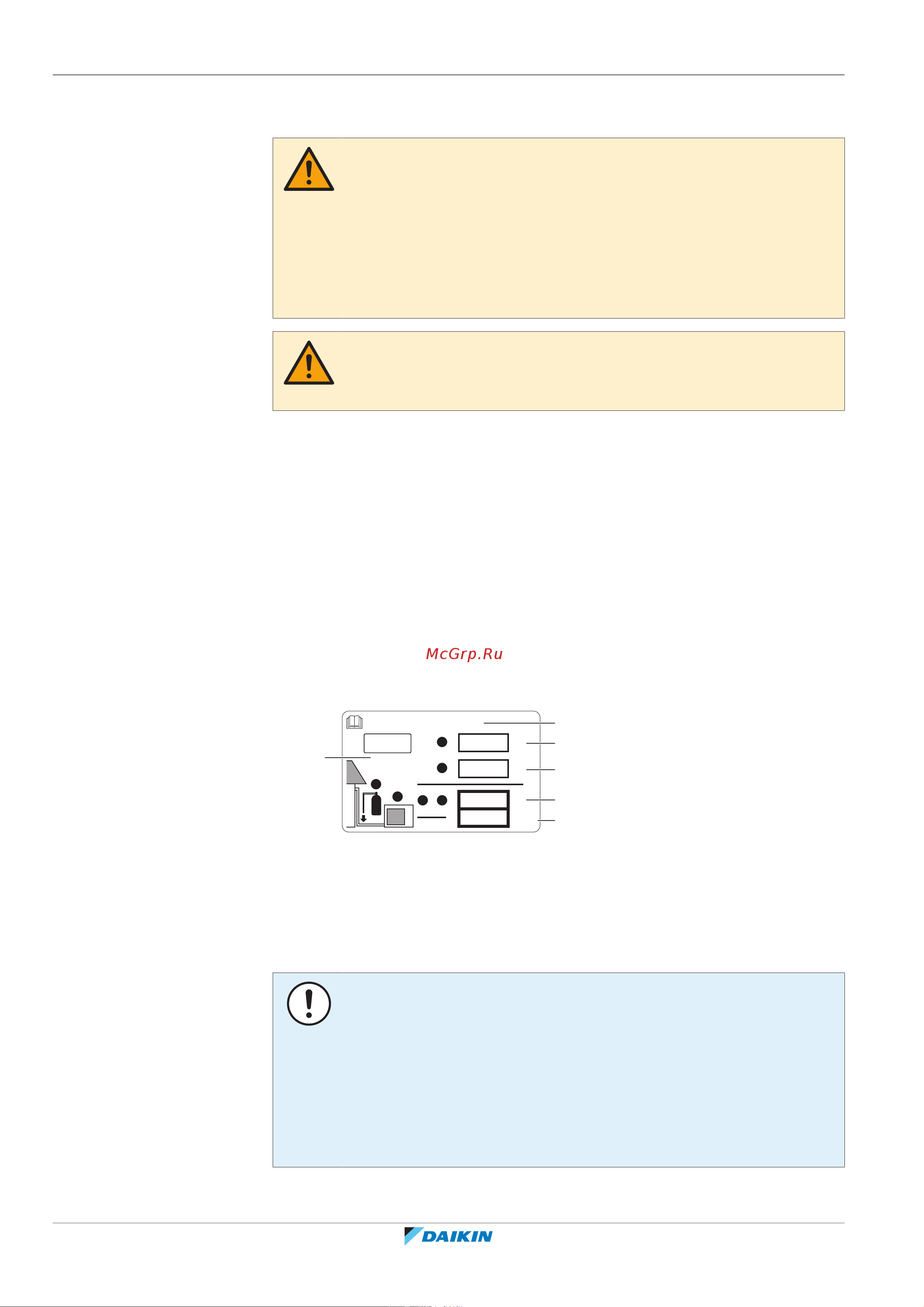

8.7 Наклейка этикетки с информацией о фторированных газах,
способствующих созданию парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей), отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см. паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых газов в расчете на общее количество заправленного
хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в отношениивыбросов
фторированных парниковых газов, общее количество заправленного
хладагента указывается как в весовых единицах, так и в эквиваленте CO
2.
Формула расчета объема выбросов парниковых газов в тоннах эквивалента
CO
2
: Значение GWP хладагента × общее количество заправленного хладагента [в
кг]/1000
Используется значение GWP, указанное в табличке с информацией о заправке
хладагентом.
