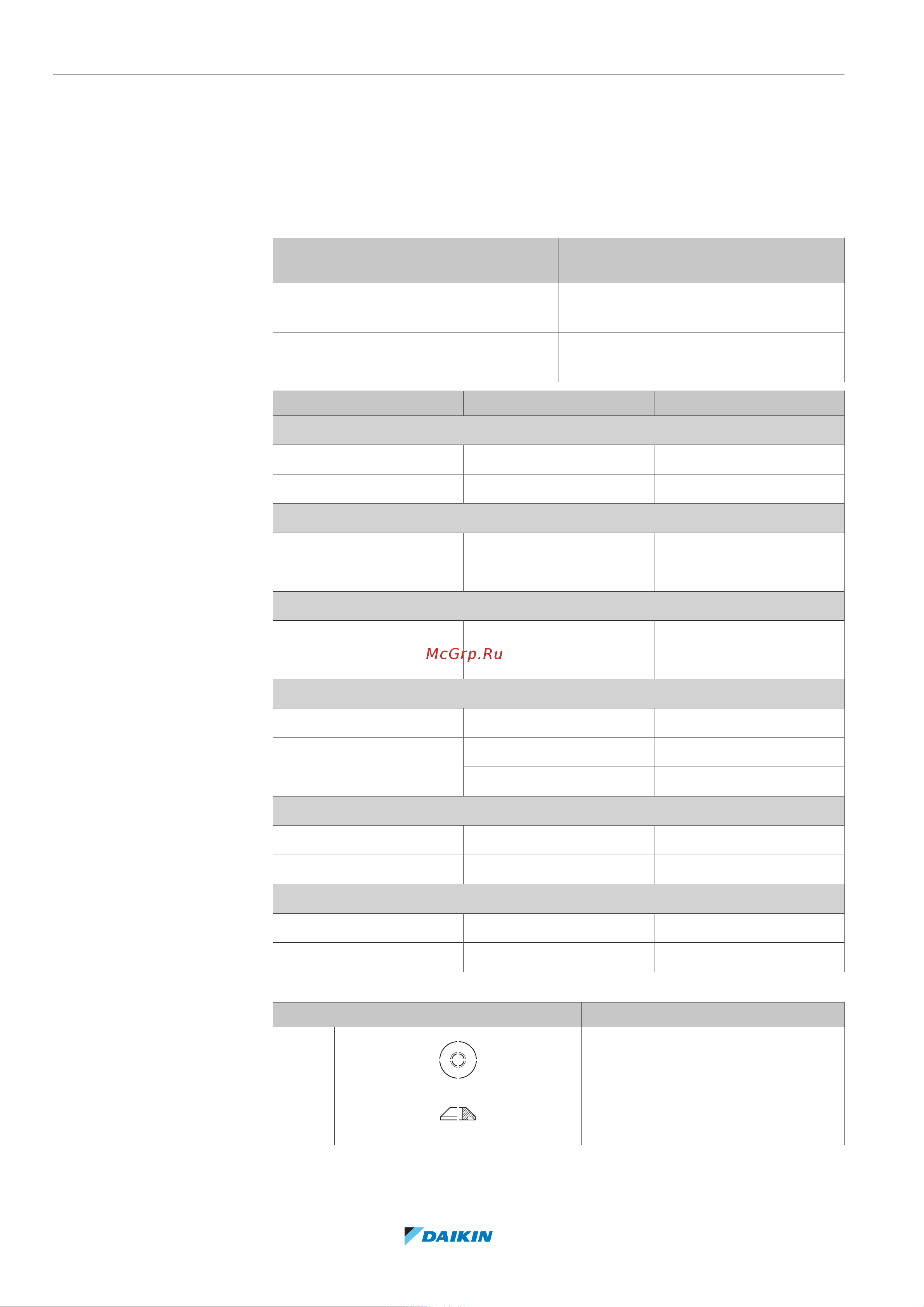

7 | Монтаж трубопроводов
Справочное руководство для монтажника
44
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08
a На внутренней поверхности раструба НЕ должно быть трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно по правильному кругу.
c Проверьте, установлена ли накидная гайка.
7.2.6 Соединение наружного блока с внутренним с применением сужающих переходников
К этому наружному блоку можно подсоединять внутренние блоки общей
мощностью:
Наружный блок Общая мощность внутренних блоков
по классам
2MXM40, 2AMXM40, 2AMXF40,
2MXF40
≤6,0кВт
2MXM50, 2AMXM50, 2AMXF50,
2MXF50
≤8,5кВт
Отверстие Класс Переходной патрубок
2MXM40, 2AMXM40
A 15, 20, 25, 35 —
B 15, 20, 25, 35 —
2AMXF40
A 25, 35 —
B 25, 35 —
2MXF40
A 20, 25, 35 —
B 20, 25, 35 —
2MXM50, 2AMXM50
A 15, 20, 25, 35, 42
(a)
—
B 15, 20, 25, 35 1+2
42, 50 —
2AMXF50
A 25, 35 —
B 25, 35 1+2
2MXF50
A 20, 25, 35 —
B 20, 25, 35 1+2
(a)
Используйте дополнительную принадлежность.
Тип переходного патрубка Соединение
1 Ø12,7мм → Ø9,5мм
