7 | Монтаж трубопроводов

Справочное руководство для монтажника

2(A)MXM40+50 + 2(A)MXF40+50

Серия сплит-систем с хладагентом R32

4P600463-2C – 2020.08

1 Заправьте систему азотом до давления не менее 200 кПа (2 бар). Для

выявления незначительных утечек рекомендуется довести давление до

3000кПа (30бар).

2 Проверьте систему на герметичность, нанеся раствор для проведения

пробы на образование пузырей на все трубные соединения.

3 Выпустите весь азот.

7.3.4 Проведение вакуумной сушки

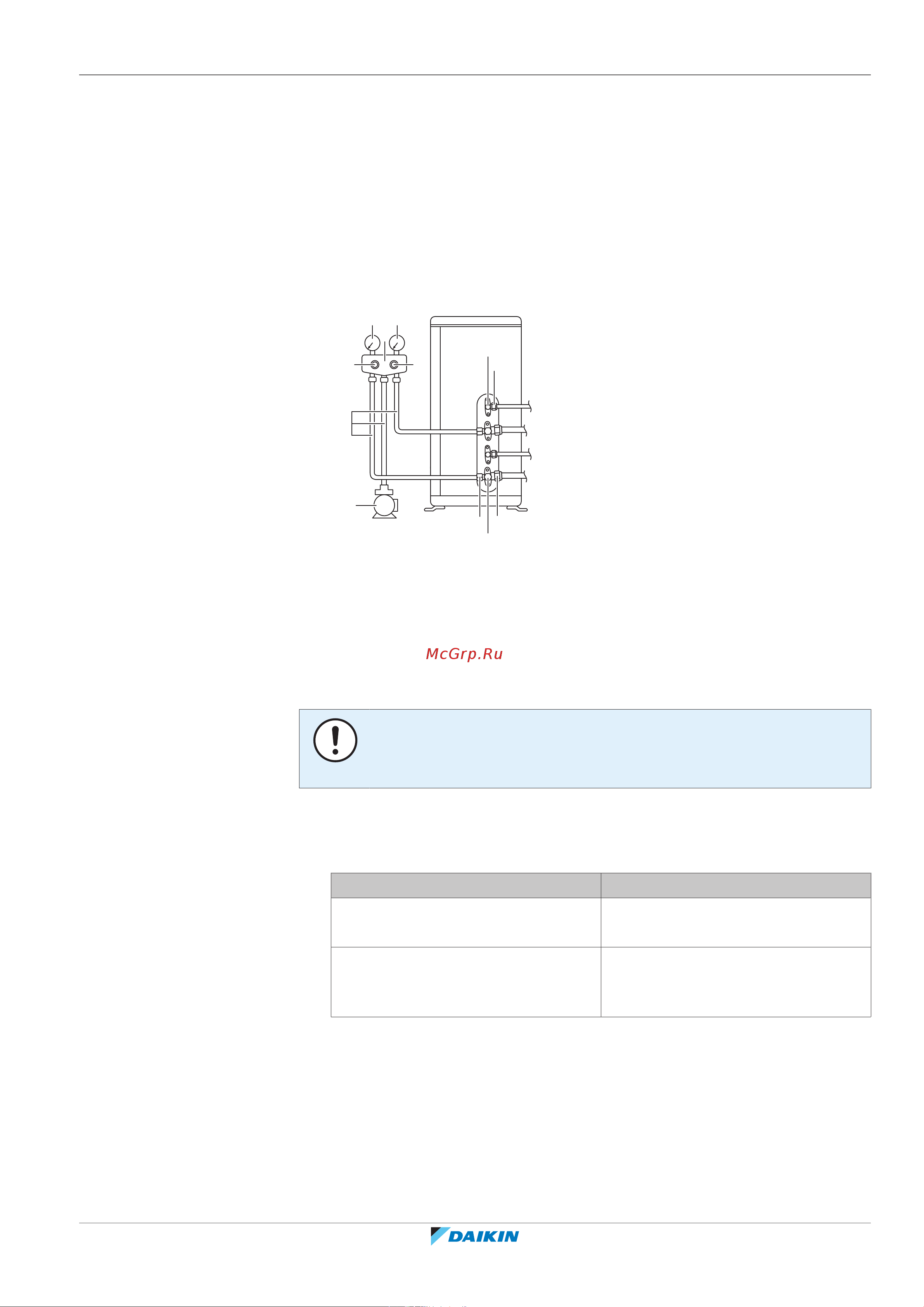

Соедините вакуумный насос с коллектором следующим образом:

a c

a Манометр низкого давления

b Коллекторный манометр

c Манометр высокого давления

d Клапан низкого давления (Lo)

e Клапан высокого давления (Hi)

f Заправочные шланги

g Вакуумный насос

h Крышки клапанов

i Сервисное отверстие

j Запорный вентиль трубопровода газообразного хладагента

k Запорный вентиль в контуре жидкого хладагента

ПРИМЕЧАНИЕ

Подсоедините вакуумный насос к обоим сервисным отверстиям запорных

вентилей трубопровода газообразного хладагента.

1 Вакуумируйте систему до тех пор, пока давление в коллекторе не

составит −0,1МПа (−1бар).

2 Оставив систему в покое на 4-5минут, проверьте давление:

Если давление… то…

Не меняется В системе отсутствует влага.

Операция завершена.

Повышается В системе присутствует влага.

Переходите к следующему

действию.

3 Откачивайте из системы воздух, как минимум, в течение 2 часов до тех

пор, пока в трубопроводе не установится контрольное давление −0,1МПа

(−1бар).

4 После выключения насоса проверяйте давление, как минимум, в течение

1часа.

5 Если необходимая глубина вакуума НЕ была достигнута или вакуум НЕ

удерживался в течение 1часа, сделайте следующее:
