7 | Монтаж трубопроводов

Справочное руководство для монтажника

2(A)MXM40+50 + 2(A)MXF40+50

Серия сплит-систем с хладагентом R32

4P600463-2C – 2020.08

Обращение с крышкой сервисного порта

▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом, оснащенным стержнем

нажатия на вентиль, поскольку сервисное отверстие относится к

ниппельному типу.

▪ По окончании работы с отверстием для техобслуживания не забудьте плотно

закрыть его крышку и проверить, нет ли протечек хладагента.

Позиция Момент затяжки (Н·м)

Крышка сервисного отверстия 11~14

7.2.8 Подсоединение трубопровода хладагента к наружному блоку

▪ Длина трубопроводов. Трубопроводы по месту монтажа должны быть как

можно короче.

▪ Защита трубопроводов. Необходимо обеспечить защиту трубопроводов по

месту монтажа от физического повреждения.

1 Соедините патрубок жидкого хладагента внутреннего блока с

жидкостным запорным вентилем наружного блока.

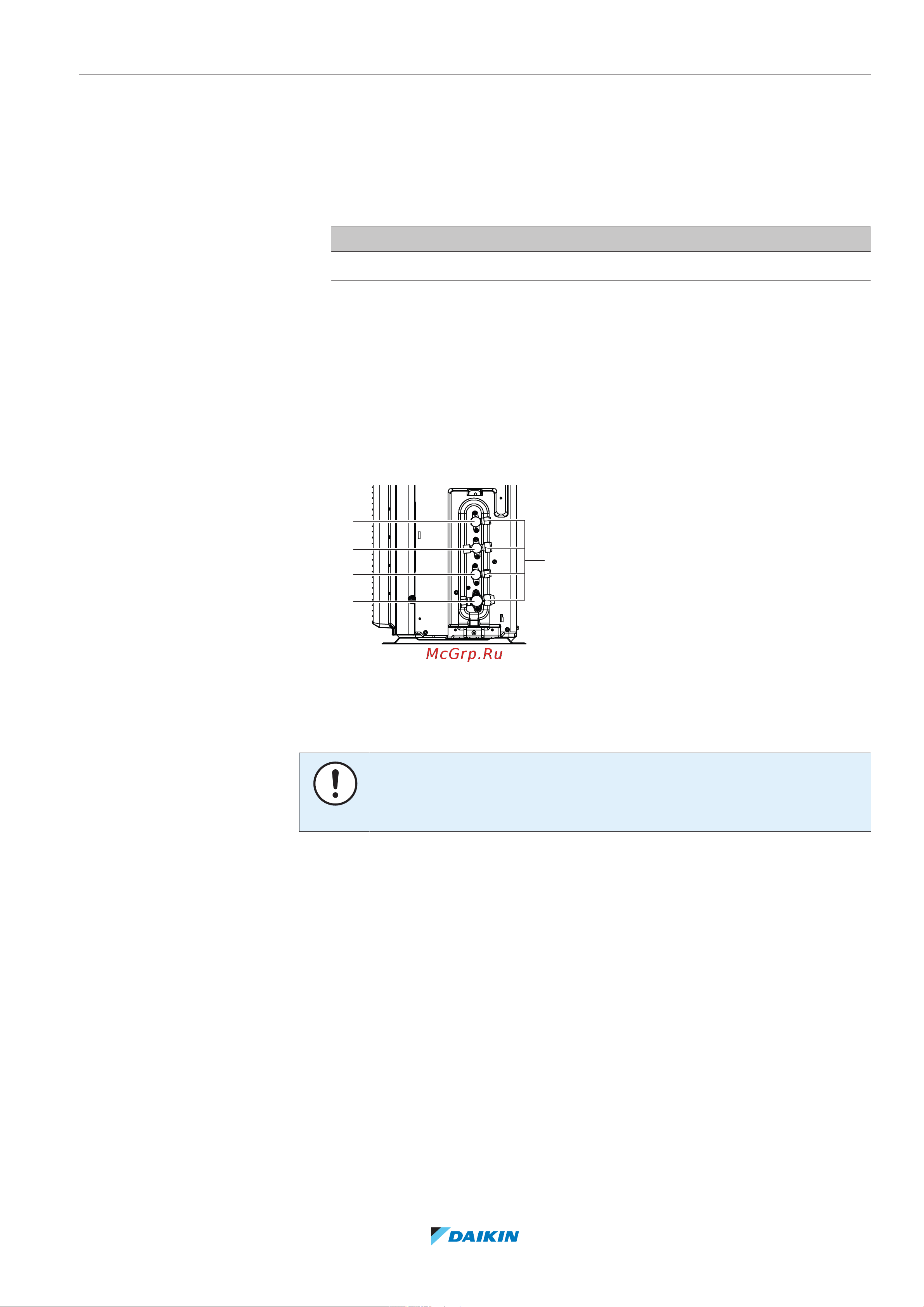

a Запорный вентиль в контуре жидкого хладагента

b Запорный вентиль трубопровода газообразного хладагента

c Сервисное отверстие

2 Соедините патрубок газообразного хладагента внутреннего блока с

запорным вентилем газообразного хладагента наружного блока.

ПРИМЕЧАНИЕ

Рекомендуется прокладывать трубопровод хладагента между внутренним и

наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.

7.3 Проверка трубопровода хладагента

7.3.1 Проверка трубопровода хладагента

Трубопроводы хладагента внутри наружного блока проходят заводскую

проверку на герметичность. Проверять нужно только трубопроводы

хладагента, проложенные снаружи наружного блока.

Приступая к проверке трубопроводов хладагента

Убедитесь в том, что трубопроводы подсоединены к наружному и

внутреннему блокам.
