17 | Технические данные
Справочное руководство для монтажника
78
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08
17 Технические данные
▪ Подборка самых свежих технических данных размещена на региональном
веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции размещаются на
интернет-портале Daikin Business Portal (требуется авторизация).
17.1 Схема электропроводки

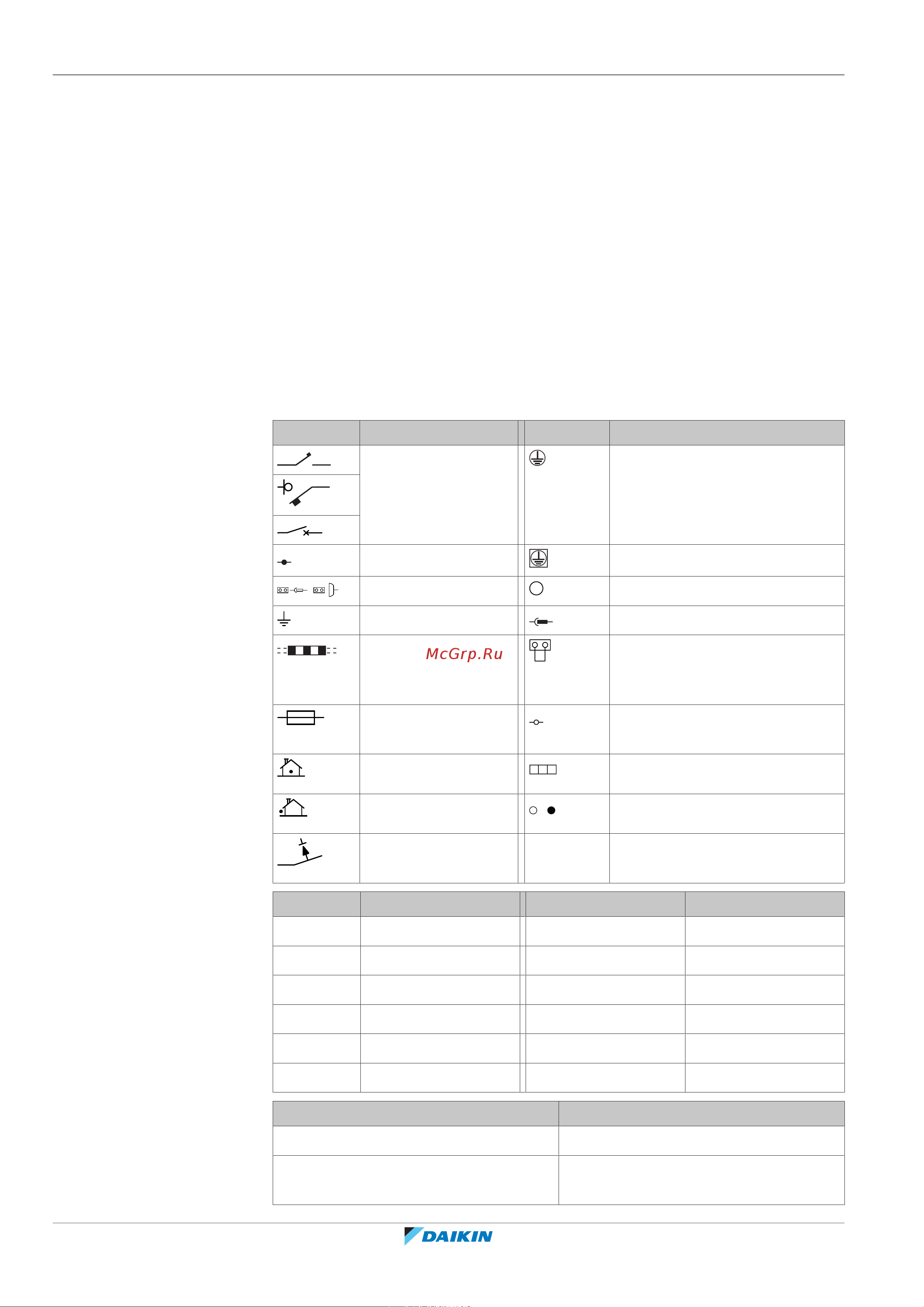

17.1.1 Унифицированные обозначения на электрических схемах
Применяемые детали и нумерацию см. в электрических схемах блоков. Детали
нумеруются арабскими цифрами в порядке по возрастанию, каждая деталь
представлена в приведенном ниже обзоре символом «*» в номере детали.
Значок Значение Значок Значение
Размыкатель цепи Защитное заземление
Соединение Заземление (винт)
,
Разъем
A
Выпрямитель
Заземление Релейный разъем
Электропроводка по
месту установки
оборудования
Короткозамыкающийся
разъем
Плавкий
предохранитель
Клемма
INDOOR
Внутренний блок Клеммная колодка
OUTDOOR
Наружный блок Зажим проводов
Устройство под
остаточным током
Значок Цвет Значок Цвет
BLK Черный ORG Оранжевый
BLU Синий PNK Розовый
BRN Коричневый PRP, PPL Фиолетовый
GRN Зеленый RED Красный
GRY Серый WHT Белый
YLW Желтый
Значок Значение
A*P Печатная плата
BS* Кнопка ВКЛ/ВЫКЛ, рабочий
выключатель
