Daikin 2MXF50A2V1B [34/84] Монтаж наружного агрегата
![Daikin 2MXF50A2V1B [34/84] Монтаж наружного агрегата](/views2/1769996/page34/bg22.png)
6 | Монтаж агрегата
Справочное руководство для монтажника
34
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08

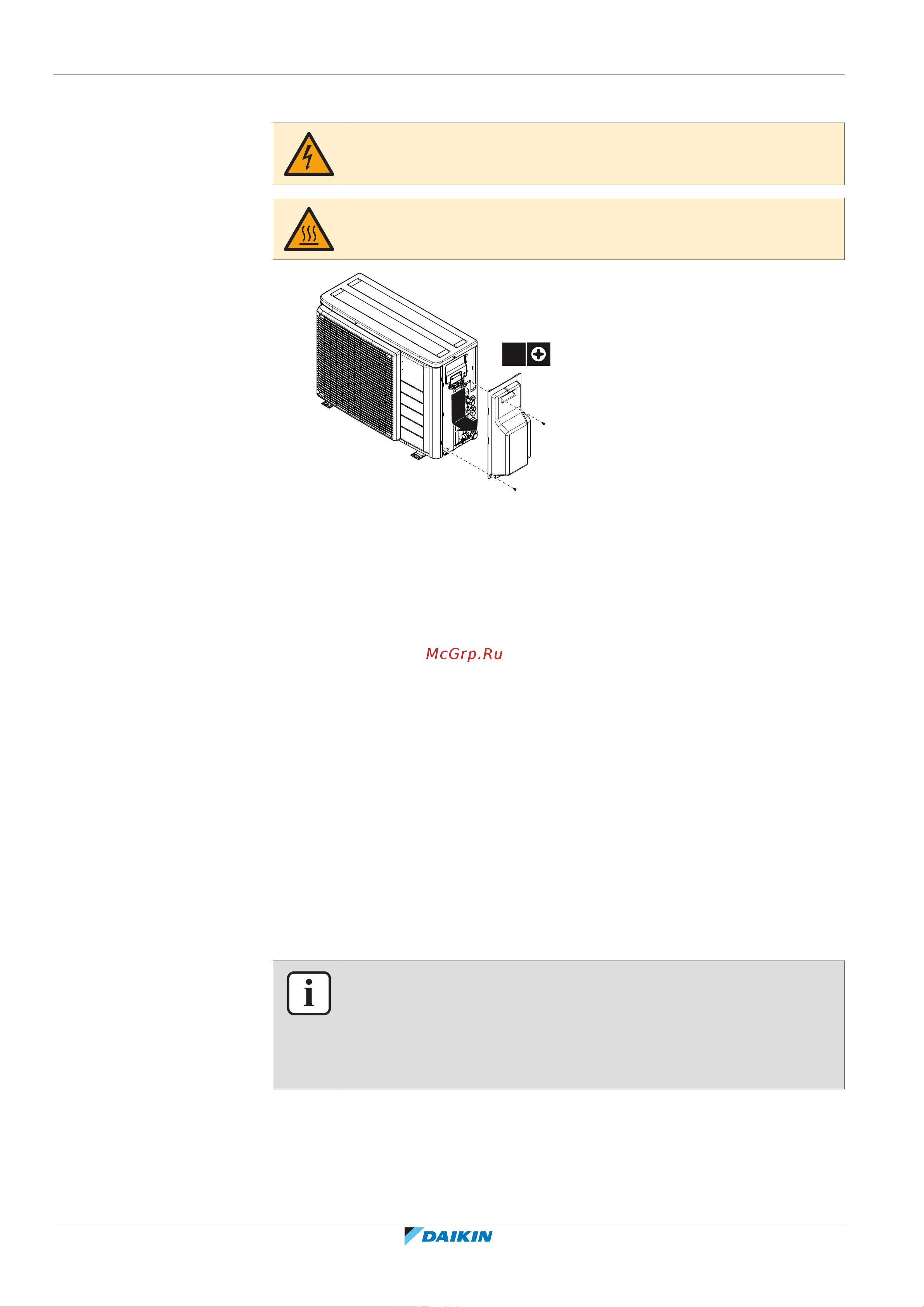

6.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
2×
2
1
1
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего блоков, прежде чем
подсоединять трубопроводы хладагента.
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Защита агрегата от снега и ветра путем установки крышки от снега и
защитных экранов. См. раздел «6.1 Как подготовить место
установки» [429].
6.3.2 Меры предосторожности при монтаже наружного блока
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования, содержащиеся в
следующих главах.
▪ «2Общая техника безопасности» [46]
▪ «6.1Как подготовить место установки» [429]
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для установки, так чтобы
агрегат после установки не вызывал вибраций или шума при работе.
