5 Руководство по применению
Руководство по применению для установщика
14
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
Комбинация: теплые полы +конвекторы
теплового насоса
▪ Отопление помещения обеспечивается следующим:
▪ Теплые полы
▪ Конвекторы тепловогонасоса
▪ Охлаждение помещения обеспечивается только
конвекторами теплового насоса. Для выключения подогрева
теплых полов служит запорный клапан.

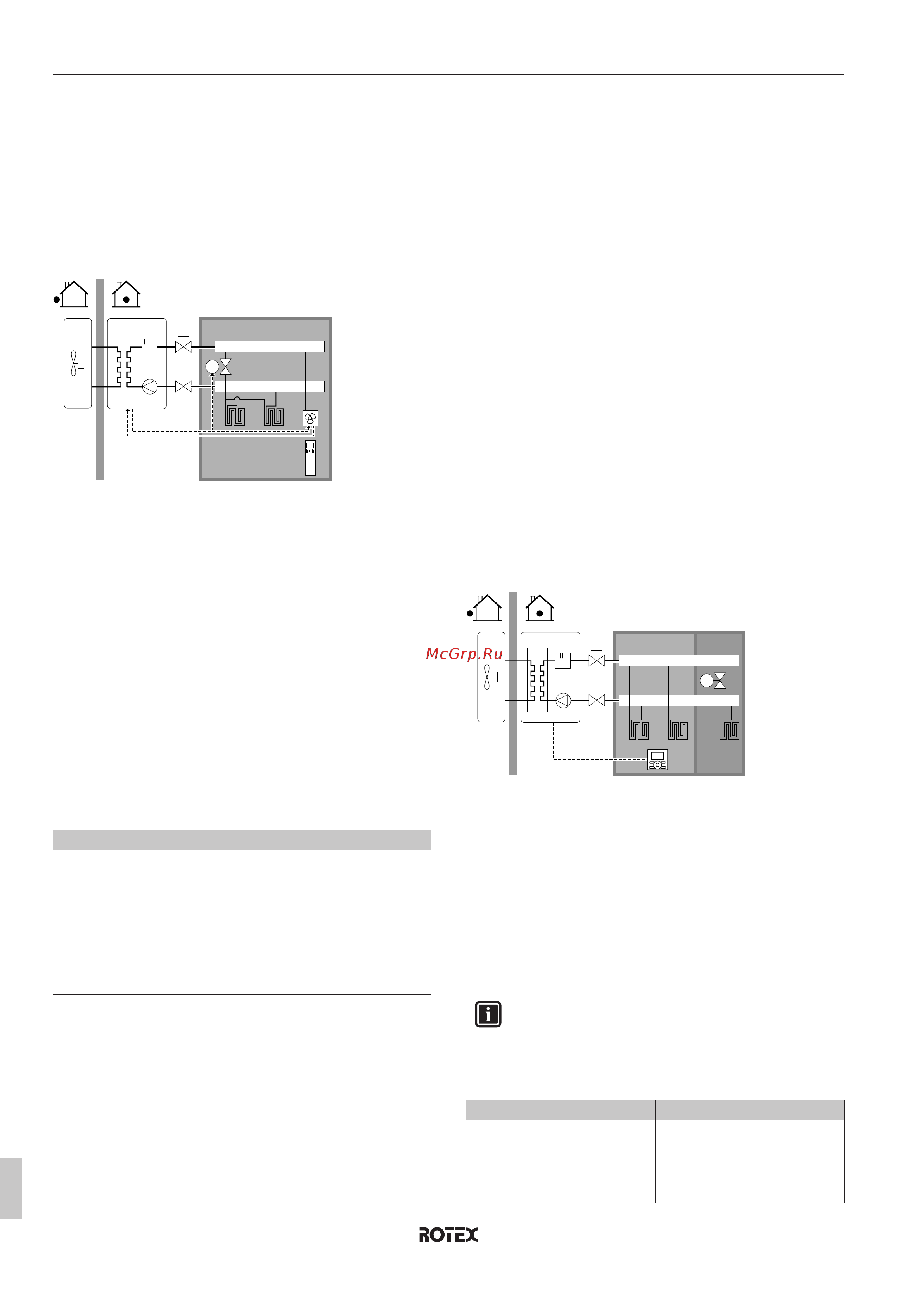

Настройка
B
A
a
M1
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
▪ Во избежание образования конденсата на полу в режиме
охлаждения до контура теплых полов устанавливается
запорный клапан (приобретается на месте).
▪ Нужная температура в помещении устанавливается с пульта
дистанционного управления конвекторов тепловогонасоса.
▪ Сигнал запроса на обогрев/охлаждение помещения
отправляется на один цифровой вход внутреннего агрегата
(X2M/35 и X2M/30).
▪ Режим работы в пространстве отправляется через один
цифровой выход (X2M/4 и X2M/3) внутреннего агрегата на:
▪ Конвекторы тепловогонасоса
▪ Запорный клапан
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат
для основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
Преимущества
▪ Охлаждение. Помимо нагрева конвекторы теплового насоса
также обеспечивают отличное охлаждение.
▪ Эффективность. Наибольшая эффективность теплых полов
достигается при использовании системы теплового насоса.
▪ Комфорт. Комбинация двух типов источников тепла
обеспечивает следующее:
▪ Очень комфортное отопление теплыми полами
▪ Приятное охлаждение от конвекторов теплового насоса
5.2.2 Несколько помещений –одна зона
температуры воды на выходе
Если нужна только одна зона температуры воды на выходе,
поскольку расчетная температура воды на выходе всех
нагревательных приборов одинакова, станция смесительного
клапана НЕ нужна (что дает экономию).
Пример: Если система теплового насоса используется для
нагрева одного пола при одинаковых нагревательных приборах
для всех помещений.
Теплые полы или радиаторы –
термостатические клапаны
При нагреве помещений теплыми полами или радиаторами
очень распространенным способом является контроль
температуры главного помещения с помощью термостата (это
может быть как интерфейс пользователя, так и внешний
комнатный термостат), а остальные помещения будут
контролироваться так называемыми термостатическими
клапанами, которые открываются и закрываются в зависимости
от температуры в помещении.
Настройка
T
B C
A
a
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя, используемый в качестве
комнатного термостата
▪ Контур теплого пола основного помещения напрямую
подключен к внутреннему агрегату.
▪ Температура в главном помещении контролируется
посредством интерфейса пользователя, используемого в
качестве комнатного термостата (дополнительное
оборудование EKRUDAS).
▪ Перед контурами теплого пола всех остальных помещений
устанавливаются термостатические клапаны.
ИНФОРМАЦИЯ
Подумайте о ситуациях, когда главное помещение
обогревается другим источником тепла. Пример:
камины.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком
определяется на основе
окружающей температуры
интерфейса пользователя.
