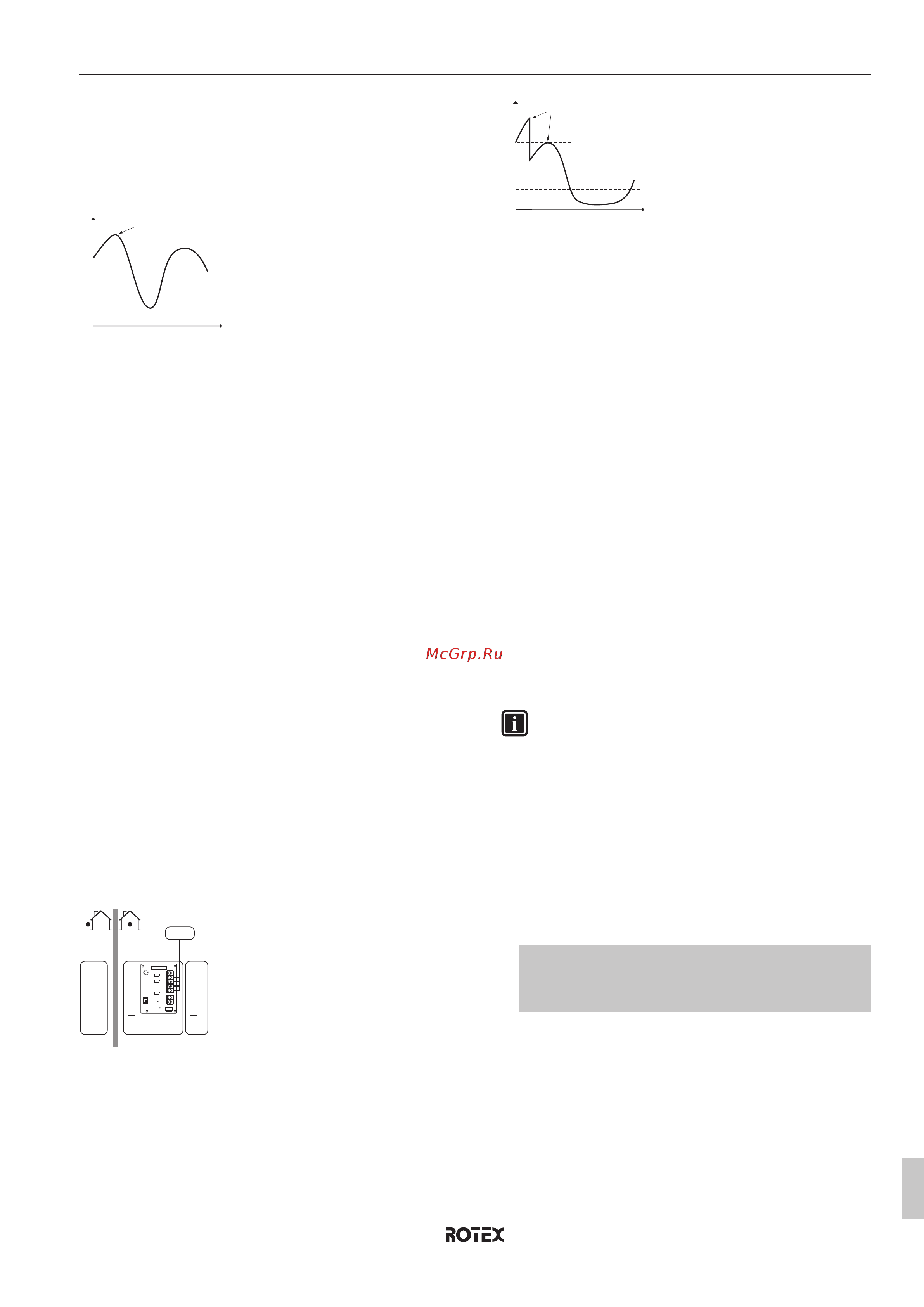

5 Руководство по применению
Руководство по применению для установщика
23
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
5.6.1 Постоянное ограничение потребления
энергии
Постоянное ограничение потребления энергии способствует
максимальному входу мощности и тока в систему. В некоторых
странах максимальное потребление энергии для обогрева
помещений и нагрева ГВБП законодательно ограничено.
P
i
t
DI
a
b
P
i
Потребляемая мощность
t Время
DI Цифровой вход (уровень ограничения потребления
энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка и конфигурация
▪ Дополнительного оборудования не требуется.
▪ С интерфейса пользователя задайте настройки управления
энергопотреблением в [9.9] (см. раздел «Управление
потреблением энергии» [484]):
▪ Выберите режим непрерывного ограничения
▪ Выберите тип ограничения (мощность в кВт или ток в А)
▪ Установите нужный уровень ограничения потребления
энергии
5.6.2 Ограничение потребления энергии,
активированное цифровыми входами
Ограничение потребления энергии также полезно в сочетании с
системой управления энергопотреблением.
Мощности и ток всей системы ROTEX динамически
ограничивается цифровыми входами (максимум четыре шага).
Каждый уровень ограничения потребления энергии
устанавливается через интерфейс пользователя путем
ограничения:
▪ тока (А)
▪ потребляемой мощности (кВт)
Через систему управления энергопотреблением (приобретается
на месте) происходит активация определенного уровня
ограничения потребления энергии. Пример: Для ограничения
максимальной потребляемой мощности во всем доме
(освещение, бытовые электроприборы, нагрев помещения…).
a
b
c
A B C
D
1
2
3
4
5
A8P
A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
D Система управления энергопотреблением
a Активация ограничения потребления энергии (4
цифровых входа)
b Резервный нагреватель
c Вспомогательный подогреватель
P
i
t
DI4
DI3
DI1
a
b
P
i
Потребляемая мощность
t Время
DI Цифровые входы (уровни ограничения потребления
энергии)
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка
▪ Требуется печатная плата по заказу (дополнительное
оборудование EKRP1AHTA).
▪ Для активации соответствующего уровня ограничения
потребления энергии используется максимум четыре
цифровых входа:
▪ DI1 = наименьшее ограничение (наибольшее потребление
энергии)
▪ DI4 = наибольшее ограничение (наименьшее потребление
энергии)
▪ Технические характеристики цифровых входов и места
подключения к ним приведены на электрической схеме.
Конфигурирование
▪ Через интерфейс пользователя установите настройки
управления потреблением энергии в [9.9] (описание всех
настроек приведено в разделе «Управление потреблением
энергии» [484]):
▪ Выберите ограничение посредством цифровых входов.
▪ Выберите тип ограничения (мощность в кВт или ток в А).
▪ Выберите нужный уровень ограничения потребления
энергии, соответствующий каждому цифровому входу.
ИНФОРМАЦИЯ
В случае одновременного замыкания нескольких
цифровых входов приоритет цифровых входов
фиксирован DI4 приоритет>…>DI1.
5.6.3 Процесс ограничения потребления
энергии
наружный агрегат обладает большей производительностью, чем
электрические нагреватели. Поэтому электрические
нагреватели ограничиваются и ВЫКЛЮЧАЮТСЯ в первую
очередь. Система ограничивает потребление энергии в
следующем порядке:
1 Ограничиваются отдельные электрические нагреватели.
Если … имеет приоритет Тогда приоритетный
нагреватель через
интерфейс пользователя
устанавливается на…
Нагрев горячей воды
бытового потребления
Вспомогат.нагреватель
(при ее наличии)
Результат: Сначала
ВЫКЛЮЧАЕТСЯ резервный
нагреватель.
