5 Руководство по применению
Руководство по применению для установщика
18
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
Настройка

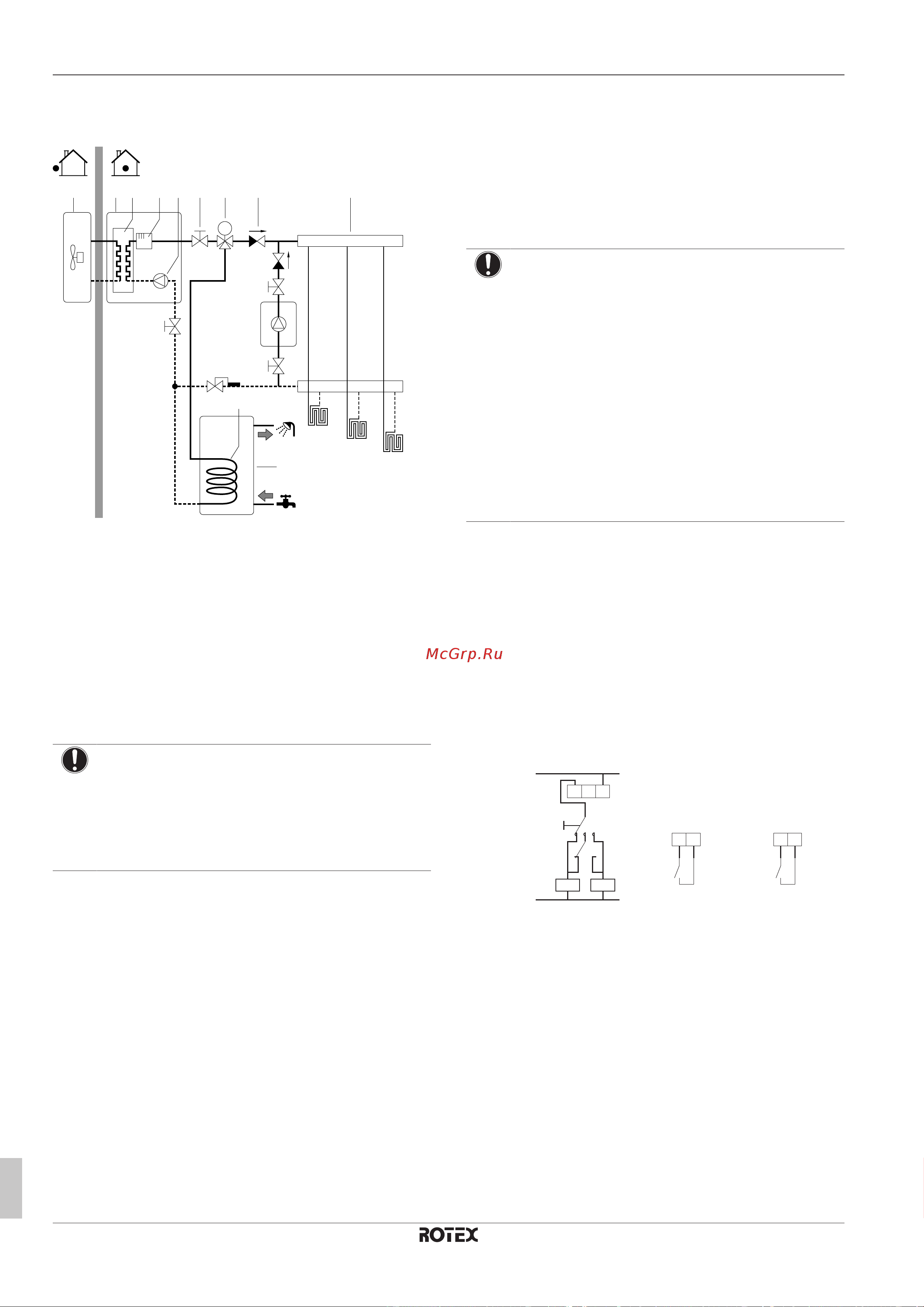

▪ Вспомогательный водонагреватель интегрируется
следующим образом:
a b c d e f g h j
FHL1
FHL2
FHL3
M
h
i
il
k
f
m
n
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный вентиль
g 3-ходовой клапан с электроприводом (входит в
комплектацию резервуара ГВБП)
h Обратный клапан (приобретается по месту установки)
i Запорный клапан (приобретается на месте)
j Коллектор (приобретается на месте)
k Вспомогательный водонагреватель (приобретается на
месте)
l Аквастатный клапан (приобретается на месте)
m Резервуар ГВБП
n Змеевик теплообменника
FHL1...3 Подогревполов
ПРИМЕЧАНИЕ
▪ Убедитесь, что вспомогательный водонагреватель
и его положение в системе соответствуют
действующим нормативам.
▪ Компания ROTEX НЕ несет ответственности за
некорректные и небезопасные ситуации в системе
вспомогательного нагревателя.
▪ Убедитесь, что температура возвращающейся в
тепловойнасос воды НЕ превышает 55°C. Для этого:
▪ Установите нужную температуру воды через контроллер
вспомогательного нагревателя максимум на 55°C.
▪ Установите в потоке воды, возвращающейся в
тепловой насос, аквастатный клапан. Установите
аквастатный клапан на закрытие выше 55°C, а на открытие
ниже 55°C.
▪ Установите обратные клапаны.
▪ Проследите за тем, чтобы в контуре циркуляции воды был
только один расширительный бак. Внутренний агрегат
поставляется с уже смонтированным расширительным баком.
▪ Установите плату цифровых входов/выходов (дополнительно
EKRP1HBAA).
▪ Соедините X1 и X2 (переключение на внешний источник
тепла) на печатной плате цифровых входов/выходов с
термостатом вспомогательного водонагревателя. См. раздел
«7.9.15 Подключение переключения на внешний источник
тепла» [452].
▪ Сведения о настройке нагревательных приборов приведены в
разделе «5.2 Настройка системы обогрева/охлаждения
помещения» [412].
Конфигурирование
С интерфейса пользователя (мастер настройки конфигурации):
▪ Установите использование двухвариантной системы в
качестве внешнего источника тепла.
▪ Установите двухвариантную температуру и гистерезис.
ПРИМЕЧАНИЕ
▪ Проследите за тем, чтобы двухвариантный
гистерезис имел достаточную задержку по
перепаду во избежание частого переключения
между внутренним агрегатом и вспомогательным
водонагревателем.
▪ Поскольку замеры наружной температуры
производятся термистором воздуха,
смонтированном на наружном агрегате, установите
наружный агрегат в тени, ВНЕ зоны воздействия
прямых солнечных лучей, которые могу привести к
ВКЛ/ВЫКЛ агрегата.
▪ Частое переключение может вызвать коррозию
вспомогательного водонагревателя.
Дополнительную информацию можно получить у
производителя вспомогательного водонагревателя.
Переключение на внешний источник тепла сигналом
вспомогательного контакта
▪ Возможно только при управлении внешним комнатным
термостатом И при наличии одной зоны температуры воды на
выходе (см. «5.2 Настройка системы обогрева/охлаждения
помещения» [412]).
▪ Вспомогательный контакт может быть следующим:
▪ Термостат наружной температуры
▪ Контакт переключения тарифа на электричество
▪ Ручной контакт
▪ …
▪ Установка: соедините следующую проводку на месте:
L
N
H
Com
A
K2AK1A
X2M
B
TI
K2AK1A
Indoor/Auto/Boiler
35 30 X Y
Indoor
B
TI
Вход термостата водонагревателя
A Вспомогательный контакт (размыкающий)
H Комнатный термостат для обогрева (дополнительное
оборудование)
K1A Вспомогательное реле для активации внутреннего
нагревателя (приобретается на месте)
K2A Вспомогательное реле для активации водонагревателя
(приобретается на месте)
Indoor Внутренний агрегат
Auto Авто
Boiler Котел
