5 Руководство по применению
Руководство по применению для установщика
19
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
ПРИМЕЧАНИЕ
▪ Проследите за тем, чтобы вспомогательный контакт
имел достаточную задержку по перепаду или по
времени во избежание частого переключения
между внутренним агрегатом и вспомогательным
водонагревателем.
▪ Если функцию вспомогательного контакта
выполняет термостат наружной температуры,
обязательно установите термостат в тени, чтобы
воздействие прямых солнечных лучей НЕ вызывало
ошибочное ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ.
▪ Частое переключение может вызвать коррозию
вспомогательного водонагревателя.
Дополнительную информацию можно получить у
производителя вспомогательного водонагревателя.
5.4 Настройка резервуара горячей
воды бытового потребления

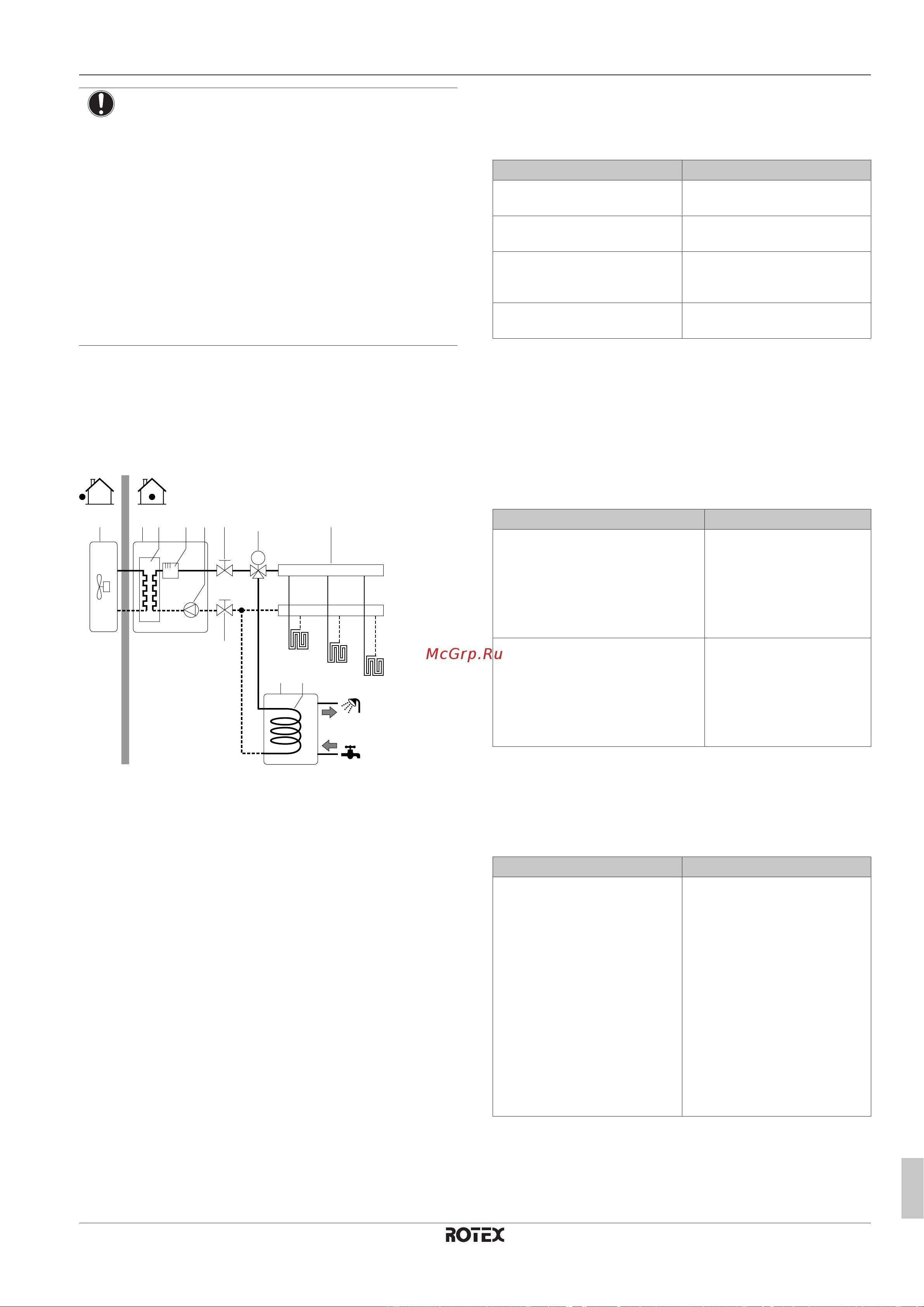

5.4.1 Схема системы –отдельный резервуар
ГВБП
FHL1
FHL2
FHL3
M
a b c d e hf g
f
i j
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный клапан
g 3-ходовой клапан с электроприводом
h Коллектор (приобретается на месте)
i Резервуар ГВБП
j Змеевик теплообменника
FHL1...3 Подогревполов
5.4.2 Выбор объема и нужной температуры
для резервуара ГВБП
Люди воспринимают воду как горячую, когда ее температура
составляет 40°C. Поэтому потребление ГВБП всегда
выражается как эквивалент объема горячей воды при 40°C. В то
же время в резервуаре ГВБП можно установить более высокую
температуру воды (например, 53°C), после чего смешать с
холодной водой (например, 15°C).
Выбор объема и нужной температуры для резервуара ГВБП
состоит из следующего:
1 Определение потребления ГВБП (эквивалентное объему
горячей воды при температуре 40°C).
2 Определение объема и нужной температуры для
резервуара ГВБП.
Определение потребления ГВБП
Ответьте на следующие вопросы и рассчитайте потребление
ГВБП (эквивалентное объему горячей воды при 40°C),
используя типичный объем воды:
Вопрос Типичный объем воды
Сколько раз в день
необходимо принимать душ?
1душ = 10мин×10л/мин =
100л
Сколько раз в день
необходимо принимать ванну?
1ванна = 150л
Сколько воды в день
необходимо для кухонной
раковины?
1раковина = 2мин×5л/мин =
10л
Где еще необходима горячая
вода бытового потребления?
—
Пример: Если потребление ГВБП в день на семью из 4 человек
составляет:
▪ 3 душа
▪ 1 ванна
▪ 3 объема раковины
То потребление ГВБП=(3×100л)+(1×150л)+(3×10л) = 480л
Определение объема и нужной температуры для
резервуара ГВБП
Формула Пример
V
1
=V
2
+V
2
×(T
2
−40)/(40−T
1
) Если:
▪ V
2
=180л
▪ T
2
=54°C
▪ T
1
=15°C
То V
1
=280л
V
2
=V
1
×(40−T
1
)/(T
2
−T
1
) Если:
▪ V
1
=480л
▪ T
2
=54°C
▪ T
1
=15°C
То V
2
=307л
V
1
Потребление ГВБП (эквивалентное объему горячей
воды при температуре 40°C)
V
2
Необходимый объем резервуара ГВБП при
одноразовом нагреве
T
2
Температура в баке ГВБП
T
1
Температура холодной воды
Возможные объемы резервуара ГВБП
Тип Возможные объемы
Отдельный резервуар ГВБП ▪ 150л
▪ 180л
▪ 200л
▪ 250л
▪ 300 л (полипропиленовый
резервуар, совместимый с
комплектом для
подключения солнечного
коллектора)
▪ 500 л (совместимый с
комплектом для
подключения солнечного
коллектора)
Советы по энергосбережению
▪ Если ежедневное потребление ГВБП различается, можно
запрограммировать еженедельное расписание с различной
нужной температурой в резервуаре ГВБП на каждый день.
