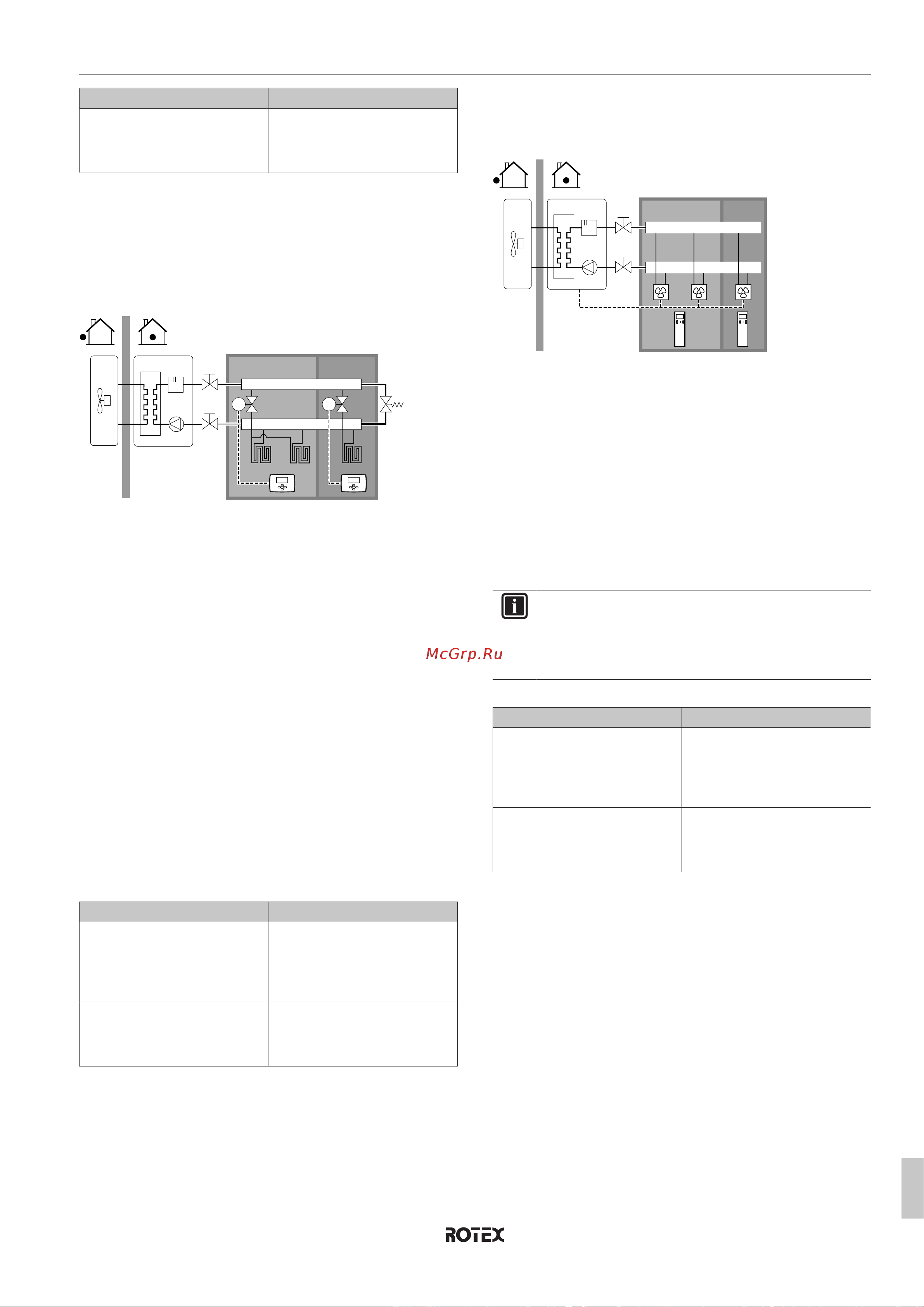

5 Руководство по применению
Руководство по применению для установщика
15
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
Настройка Значение
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
▪ Простота. Такая же установка, как для одного помещения, но
с термостатными клапанами.
Теплые полы или радиаторы –несколько
внешних комнатных термостатов
Настройка
M2M1
B C
A
a a
b
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Байпасный клапан
▪ В каждом помещении устанавливается запорный вентиль
(приобретается на месте) во избежание подачи выходящей
воды при отсутствии запроса на нагрев или охлаждение.
▪ Байпасный клапан устанавливается с целью обеспечения
рециркуляции воды в случае, если все запорные вентили
закрыты. Чтобы гарантировать надежную работу, обеспечьте
минимальный расход воды согласно таблице "Проверка
объема и расхода воды" из раздела «6.4 Подготовка
трубопроводов воды» [429].
▪ Выбор режима работы в пространстве производит интерфейс
пользователя у внутреннего агрегата. Помните, что режим
работы каждого комнатного термостата устанавливается в
соответствии с внутренним агрегатом.
▪ Термостаты помещения соединены с запорными вентилями,
но НЕ должны подсоединяться к внутреннему агрегату. Из
внутреннего агрегата постоянно поступает вода на выходе,
что дает возможность программировать расписание воды на
выходе.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
0 (Вода на выходе):
управление блоком
определяется на основе
температуры воды на выходе.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
По сравнению с теплыми полами или радиаторами в одном
помещении:
▪ Комфорт. С помощью комнатных термостатов можно
установить требуемую температуру в помещении, в том числе
по расписанию.
Конвекторы тепловогонасоса—несколько
помещений
Настройка
B
A
a a
C
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Нужная температура в помещении устанавливается с пульта
дистанционного управления конвекторов тепловогонасоса.
▪ Выбор режима работы в пространстве производит интерфейс
пользователя у внутреннего агрегата.
▪ Сигналы запроса на нагрев или охлаждение каждого
конвектора теплового насоса подаются параллельно на
цифровой вход внутреннего агрегата (X2M/35 и X2M/30).
Внутренний агрегат подает температуру воды на выходе
только при наличии фактического запроса.
ИНФОРМАЦИЯ
Для повышения комфорта и производительности мы
рекомендуем установить на каждом конвекторе
теплового насоса комплект клапанов EKVKHPC
(опция).
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
По сравнению с конвекторами теплового насоса в одном
помещении:
▪ Комфорт. С помощью пульта дистанционного управления
конвекторами тепловогонасоса можно установить требуемую
температуру в каждом помещении, в том числе по
расписанию.
