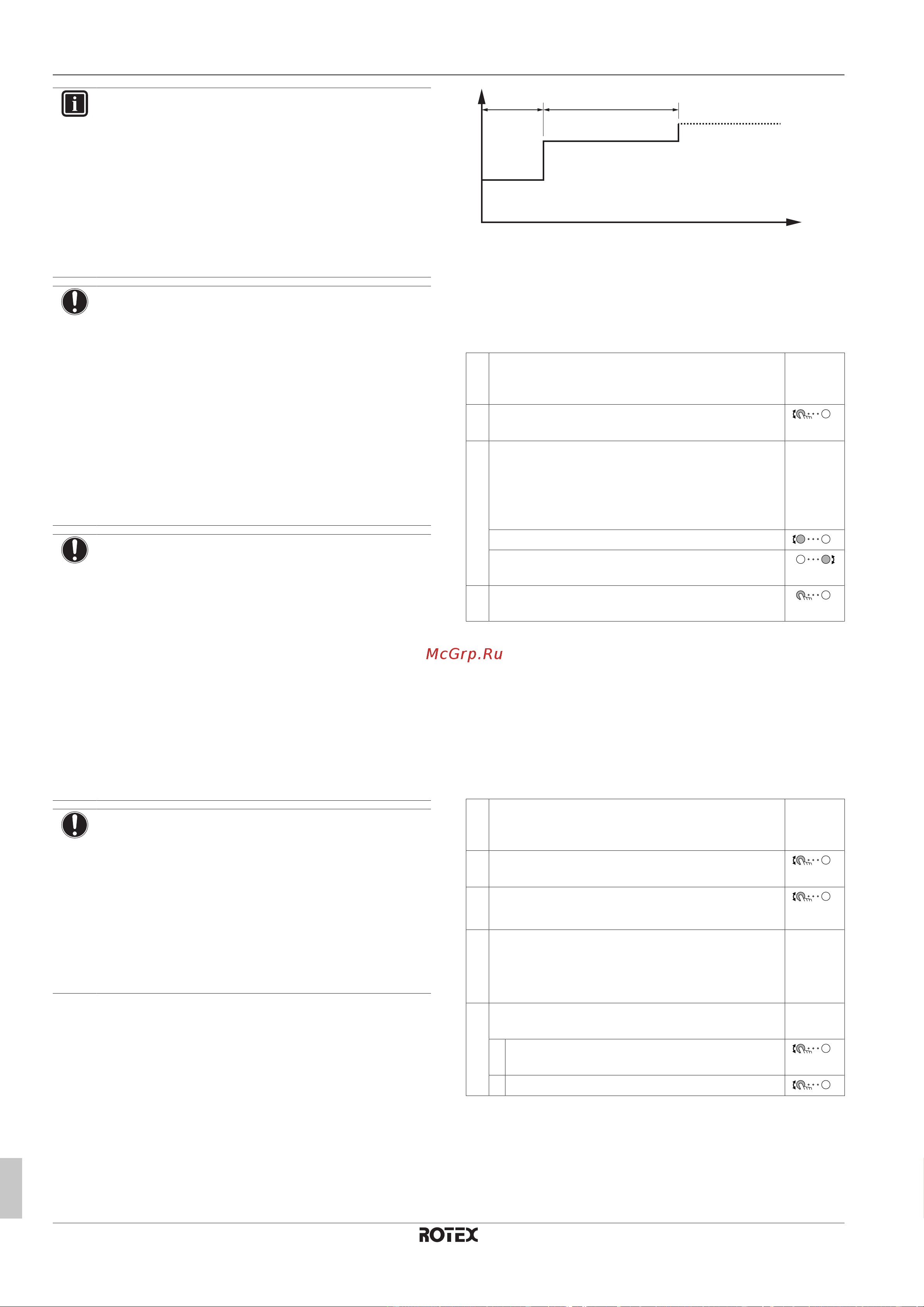

9 Пусконаладка
Руководство по применению для установщика
94
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
ИНФОРМАЦИЯ
▪ Если настройке Ручной присвоено значение Авар.
ситуация ([9.5]=0) и в блок поступает сигнал начала
аварийной работы, то перед ее началом интерфейс
пользователя запросит подтверждение. Функция
обезвоживания штукатурного маяка теплых полов
активна, даже если пользователь НЕ подтверждает
аварийную работу.
▪ Во время обезвоживания штукатурного маяка
теплых полов НЕ применяется ограничение
скорости насоса [9‑0D].
ПРИМЕЧАНИЕ
Обязанности установщика:
▪ связаться с производителем штукатурного маяка по
поводу максимально допустимой температуры воды
во избежание растрескивания штукатурного маяка;
▪ запрограммировать график обезвоживания
штукатурного маяка теплых полов согласно
инструкции по первой просушке штукатурного
маяка, полученной от его производителя;
▪ регулярно проверять надлежащее
функционирование согласно заданным настройкам;
▪ выбрать правильную программу, соответствующую
типу используемого штукатурного маяка.
ПРИМЕЧАНИЕ
Чтобы выполнить обезвоживание штукатурного маяка
теплых полов, следует отключить защиту помещения
от замораживания ([2‑06]=0). По умолчанию она
включена ([2‑06]=1). Однако в режиме installer-on-site
(установщик на месте эксплуатации) (см. раздел
«Пуско-наладка») защита помещения от
замораживания автоматически запрещается в течение
36 часов после первого включения питания.
Если по истечении первых 36 часов требуется
проводить обезвоживание штукатурного маяка,
вручную запретите защиту помещения от
замораживания, задав для настройки [2‑06] значение 0;
НЕ ВКЛЮЧАЙТЕ защиту до завершения
обезвоживания. В противном случае произойдет
растрескивание штукатурного маяка.
ПРИМЕЧАНИЕ
Чтобы обеспечить возможность запуска обезвоживания
штукатурного маяка теплых полов, убедитесь в том,
что выбраны следующие настройки:
▪ [4‑00] = 1
▪ [C‑02] = 0
▪ [D‑01] = 0
▪ [4‑08] = 0
▪ [4‑01] ≠ 1
Установщик может запрограммировать до 20 действий. Для
каждого действия он должен ввести:
1 продолжительность в часах, до 72часов,
2 нужную температуру воды на выходе, до 55°C.
Пример:
t
T
A1
25°C (1)
35°C (2)
24h (1) 36h (2)
T Нужная температура воды на выходе (15~55°C)
t Продолжительность (1~72ч)
(1) Шаг 1
(2) Шаг 2
Программирование графика обезвоживания
штукатурного маяка теплых полов
1 Установите уровень доступа пользователя
Установщик. См. раздел «Изменение уровня
разрешений пользователей» [454].
—
2 Перейдите к [A.4.2]: Пуско-наладка > Просушка
стяжки теплого пола > Программа.
3 Запрограммируйте расписание:
Для добавления нового шага выберите пустую
строку и измените ее значение. Чтобы удалить
шаг и все шаги ниже него, уменьшите
продолжительность до «–».
—
▪ Выполните прокрутку расписания.
▪ Настройте продолжительность (от 1 до 72
часов) и температуры (от 15°C до 55°C).
4 Нажмите на левый наборный диск, чтобы
сохранить расписание.
Для обезвоживания штукатурного маяка
теплых полов
Условия: Запрограммировано расписание обезвоживания
штукатурного маяка теплых полов. См. раздел
«Программирование графика обезвоживания штукатурного
маяка теплых полов» [494].
Условия: Проверьте, чтобы была остановлена работа во всех
режимах. Перейдите к [C]: Эксплуатация и остановите работу в
режиме Помещение, Нагрев/охлаждение помещения и Бак ГВС.
1 Установите уровень доступа пользователя
Установщик. См. раздел «Изменение уровня
разрешений пользователей» [454].
—
2 Перейдите к [A.4]: Пуско-наладка > Просушка
стяжки теплого пола.
3 Выберите Пуск просушки стяжки ТП.
4 Выберите OK для подтверждения.
Результат: Начнется обезвоживание
штукатурного маяка теплых полов. По
завершении оно прекратится автоматически.
5 Чтобы вручную прекратить обезвоживание
штукатурного маяка теплых полов:
—
1 Откройте меню и перейдите к Остановка
просушки стяжки ТП.
2 Выберите OK для подтверждения.
Считывание состояния обезвоживания
штукатурного маяка теплых полов
Условия: Вы выполняете обезвоживание штукатурного маяка
теплых полов.
