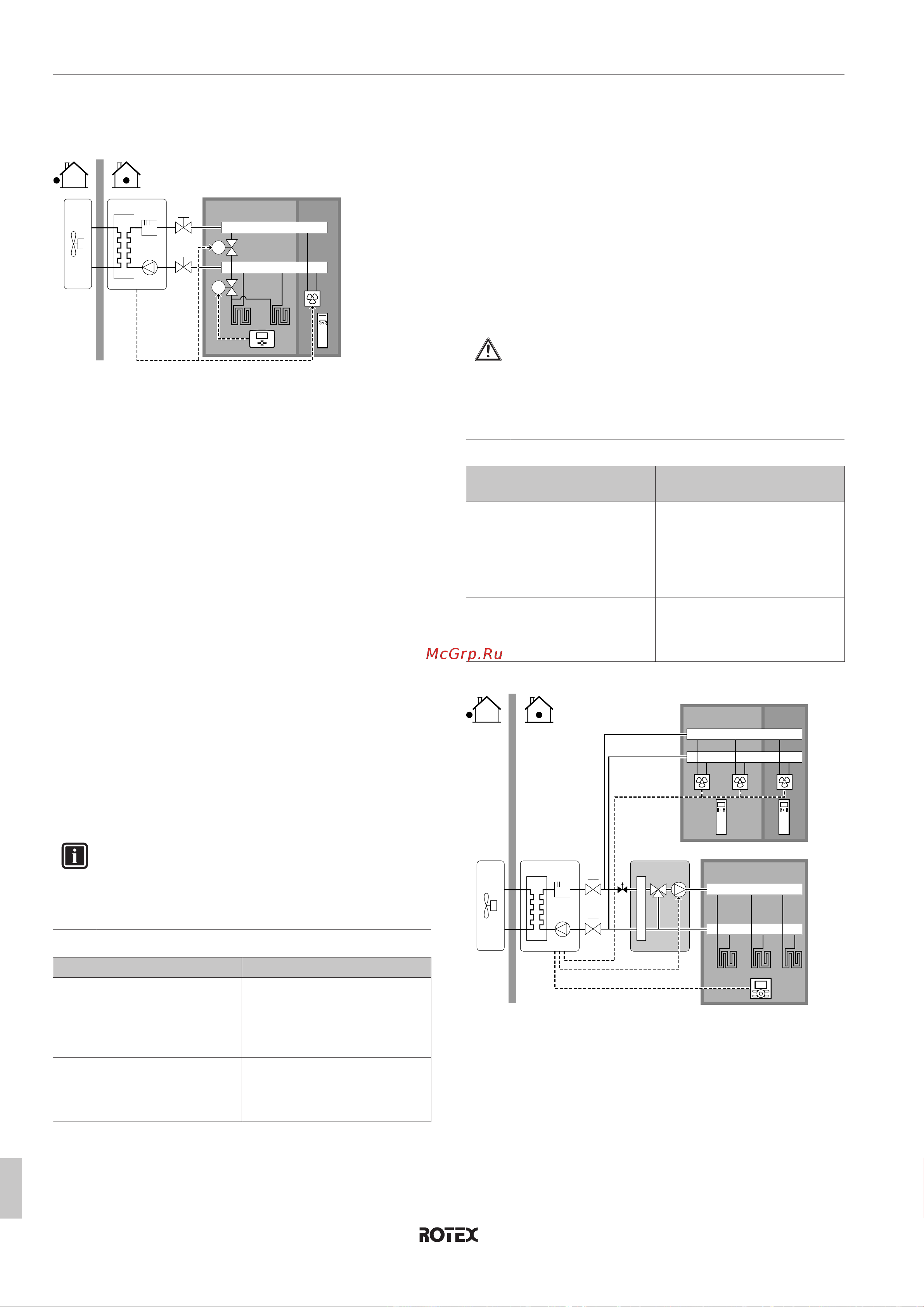

5 Руководство по применению
Руководство по применению для установщика
16
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
Комбинация: теплые полы + конвекторы
тепловогонасоса – несколько помещений
Настройка
b
B C
A
a
M1
M1
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Пульт дистанционного управления конвекторов
тепловогонасоса
▪ Для каждого помещения с конвекторами теплового насоса:
конвекторы теплового насоса непосредственно соединены с
внутренним агрегатом.
▪ Для каждого помещения с теплым полом: перед контуром
теплого пола устанавливаются два запорных клапана
(приобретаются на месте):
▪ запорный клапан для предотвращения подачи горячей
воды при отсутствии запроса на обогрев помещения;
▪ Запорный клапан для предотвращения образования
конденсата на полу при охлаждении помещений
конвекторами тепловогонасоса.
▪ Для каждого помещения с конвекторами теплового насоса:
нужная температура в помещении устанавливается с пульта
дистанционного управления конвекторов тепловогонасоса.
▪ Для каждого помещения с теплым полом: нужная
температура в помещении устанавливается на внешнем
комнатном термостате (проводном или беспроводном).
▪ Выбор режима работы в пространстве производит интерфейс
пользователя у внутреннего агрегата. Помните, что режим
работы каждого внешнего комнатного термостата и пульта
дистанционного управления конвекторов теплового насоса
устанавливается в соответствии с внутренним агрегатом.
ИНФОРМАЦИЯ
Для повышения комфорта и производительности мы
рекомендуем установить на каждом конвекторе
теплового насоса комплект клапанов EKVKHPC
(опция).
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
0 (Вода на выходе):
управление блоком
определяется на основе
температуры воды на выходе.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
5.2.3 Несколько помещений –две зоны
температуры воды на выходе
Если нагревательные приборы, выбранные для каждого
помещения, рассчитаны на разную температуру воды на
выходе, можно использовать разные зоны температуры воды на
выходе (не более 2).
В данном документе:
▪ Основная зона = зона с наименьшей расчетной температурой
при нагреве и наибольшей расчетной температурой при
охлаждении
▪ Дополнительная зона = зона с наибольшей расчетной
температурой при нагреве и наименьшей расчетной
температурой при охлаждении
ПРЕДОСТЕРЕЖЕНИЕ
При наличии более одной зоны воды на выходе
ВСЕГДА устанавливайте станцию смесительного
клапана в главной зоне, чтобы при запросе от
дополнительной зоны снизить (при нагреве) /увеличить
(при охлаждении) температуру воды на выходе.
Типичный пример:
Помещение (зона) Нагревательные приборы:
расчетная температура
Гостиная (основная зона) Теплые полы:
▪ При отоплении: 35°C
▪ При охлаждении: 20°C
(только освежение, реальное
охлаждение не допускается)
Спальные помещения
(дополнительная зона)
Конвекторы тепловогонасоса:
▪ При отоплении: 45°C
▪ При охлаждении: 12°C
Настройка
B
A
a a
C
E
D
b
c
d
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
E Помещение 3
a Пульт дистанционного управления конвекторов
тепловогонасоса
b Интерфейс пользователя, используемый в качестве
комнатного термостата
c Станция смесительного клапана
d Вентиль регулировки давления
