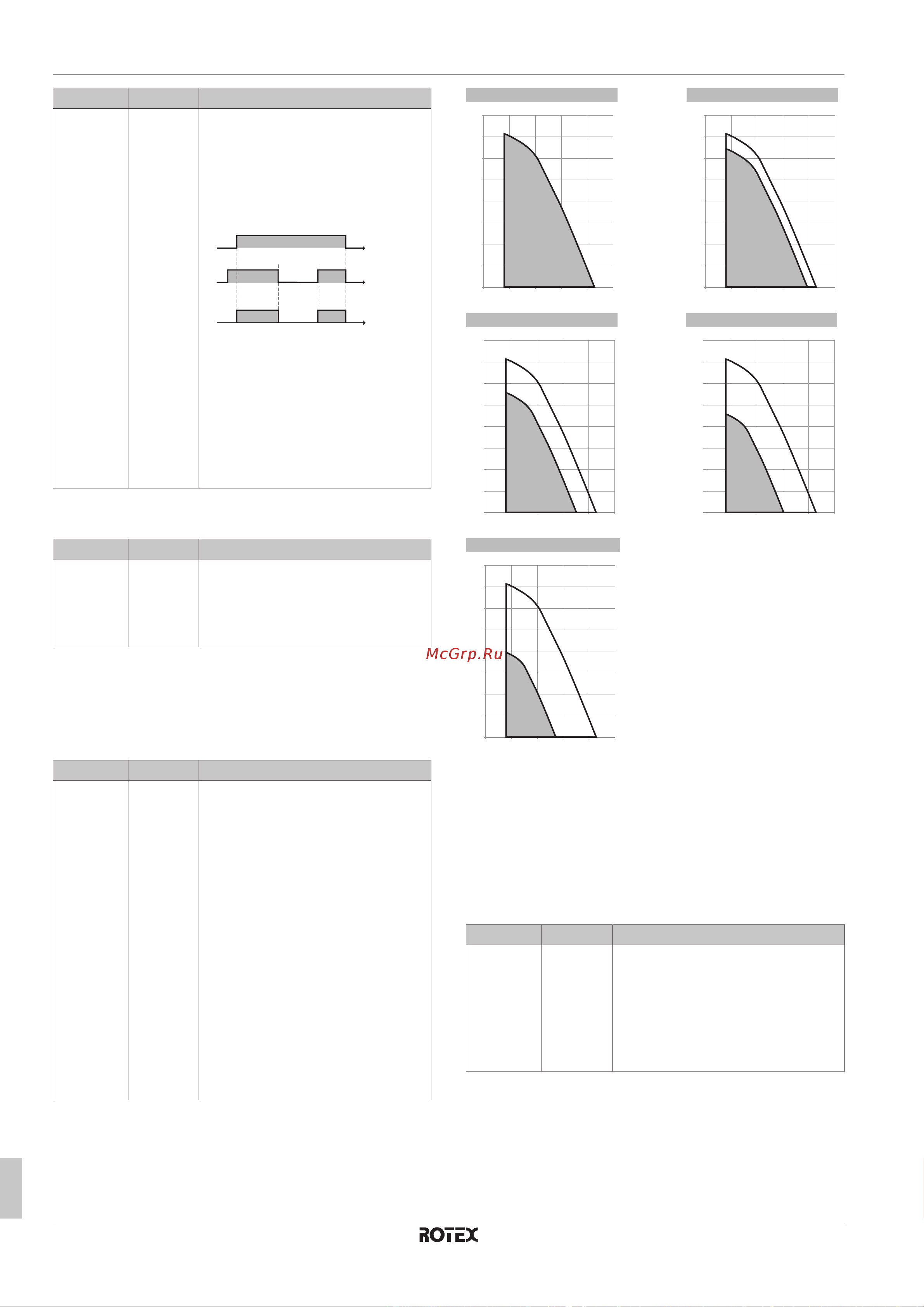

8 Конфигурирование
Руководство по применению для установщика
72
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10
# Код Описание
[4.5] [F-0D] ▪ 2 По запросу: Работа насоса по
требованию. Пример:
ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ
управляет комнатный термостат и
термостат. Примечание: НЕ
доступно при управлении
температурой воды на выходе.
a
d
e
b
b
c
b c
c
a Управление нагревом/охлаждением
помещения
b Выкл
c Вкл
d Запрос на нагрев (от внешнего
комнатного термостата или
комнатного термостата)
e Работа насоса
Тип блока
В этой части меню можно считать тип используемого блока:
# Код Описание
[4.6] Отсутствуе
т
Тип блока:
▪ 1 Только охлажд.
▪ 2 Только нагрев
▪ 3 Реверсивный
Ограничение насоса
Ограничение скорости насоса [9‑0D] определяет максимальную
скорость насоса. При нормальных условиях используемая по
умолчанию настройка НЕ должна изменяться. Ограничение
скорости насоса отменяется, когда расход ниже минимального
значения (ошибка 7H).
# Код Описание
[4.7] [9-0D] Ограничение насоса:
▪ 0: Нет ограничений
▪ 1~4: Стандартное ограничение.
Ограничение применяется при
любых условиях. Требуемое
управление разностью температур и
комфорт НЕ гарантируются.
▪ 5~8: Ограничение при отсутствии
приводов. Ограничение скорости
насоса применяется, когда
отсутствует выход нагрева. При
наличии выхода нагрева скорость
насоса определяется только
разностью температур в
соответствии с требуемой
производительностью. Для этого
диапазона ограничения возможна
разность температур и
гарантируется комфорт.
Максимальные значения зависят от типа блока:
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
a Внешнее статическое давление
b Расход воды
Насос за пределами диапазона
Если функция работы насоса выключена, насос выключается,
когда температура снаружи превышает заданное значение
параметра Температура выключения обогрева помещения
[4‑02] или падает ниже значения, заданного параметром
Температура выключения охлаждения помещения [F‑01]. Если
данная функция активирована, насос может работать при любой
температуре снаружи.
# Код Описание
[4.9] [F-00] Работа насоса:
▪ 0: Отключен, если температура
снаружи выше, чем [4-02], или ниже,
чем [F-01], в зависимости от режима
нагрева/охлаждения.
▪ 1: Возможна при любых внешних
температурах.
Повышение около 0°C
Используйте данную настройку для компенсации возможных
тепловых потерь здания при испарении растаявшего льда или
снега. (Например, в странах с холодным климатом.)
