5 Руководство по применению
Руководство по применению для установщика
22
RRGA04~08DAV3 + RHBX04+08DA
Блок ROTEX HPSU Bi-Bloc Ultra
4P495262-1B – 2019.10

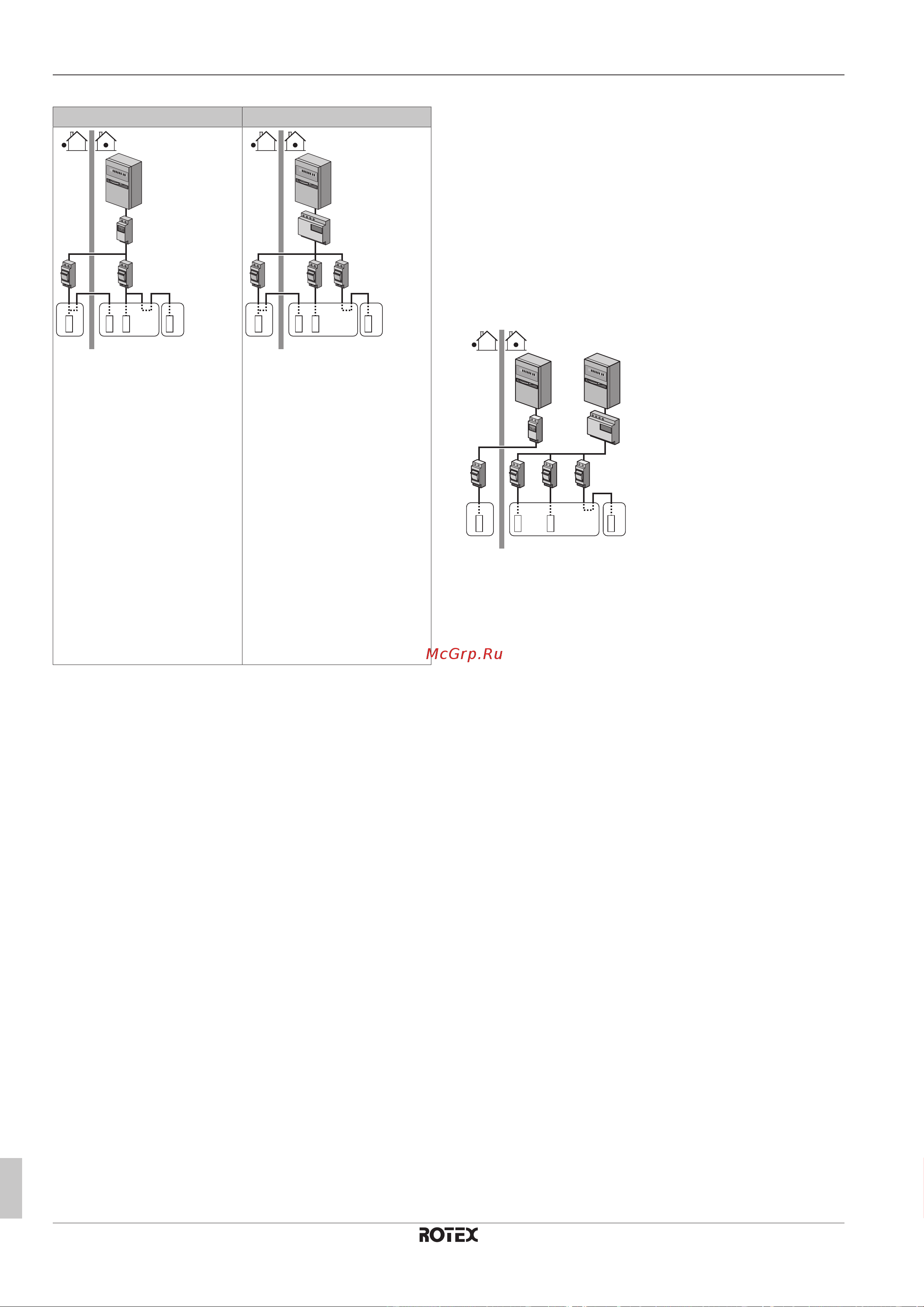

Пример
Однофазный счетчик Трехфазный счетчик
b
5
8
0
1
5
0
0
0
c c
fed
g
A B C
a
A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
a Электрический шкаф (L
1
/N)
b Счетчик (L
1
/N)
c Предохранитель (L
1
/N)
d Наружный агрегат (L
1
/N)
e Внутренний агрегат (L
1
/N)
f Резервный нагреватель (L
1
/N)
g Вспомогательный
нагреватель (L
1
/N)
b
5
8
0
1
5
0
0
0
gfe
h
A B C
c c d
a

A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
a Электрический шкаф (L
1
/L
2
/L
3
/
N)
b Счетчик (L
1
/L
2
/L
3
/N)
c Предохранитель (L
1
/L
2
/L
3
/N)
d Предохранитель (L
1
/N)
e Наружный агрегат (L
1
/L
2
/L
3
/N)
f Внутренний агрегат (L
1
/L
2
/L
3
/
N)
g Резервный нагреватель (L
1
/
L
2
/L
3
/N)
h Вспомогательный
нагреватель (L
1
/N)
Исключения
▪ Второй счетчик используется в следующих случаях:
▪ Диапазон мощности одного счетчика недостаточен.
▪ Электрический счетчик невозможно легко установить в
электрическом шкафу.
▪ Трехфазные системы 230В и 400В комбинируются (крайне
редко) из-за технических ограничений счетчиков.
▪ Подключение и настройка:
▪ Подключите второй счетчик к X5M/3 и X5M/4. См. раздел
«7.9.11Подключение электрических счетчиков» [452].
▪ Данные энергопотребления обоих счетчиков добавляются в
программное обеспечение, поэтому НЕТ необходимости
устанавливать охват энергопотребления каждого счетчика.
нужно только установить число импульсов каждого
счетчика.
▪ Пример с двумя счетчиками приведен в разделе
«5.5.4Источник электропитания по льготному тарифу» [422].
5.5.4 Источник электропитания по льготному
тарифу
Общие правила
▪ Счетчик1: измеряет наружный агрегат.
▪ Счетчик 2: измеряет остальное (т.е. внутренний агрегат,
резервный нагреватель и дополнительный вспомогательный
нагреватель).
Настройка
▪ Подключите счетчик1 к X5M/5 и X5M/6.
▪ Подключите счетчик2 к X5M/3 и X5M/4.
См. раздел «7.9.11 Подключение электрических
счетчиков» [452].
Типы счетчиков
▪ Счетчик 1: одно- или трехфазный счетчик в зависимости от
электропитания наружного агрегата.
▪ Счетчик2:
▪ При однофазной конфигурации резервного нагревателя
используется однофазный счетчик.
▪ В других случаях используется трехфазный счетчик.
Пример
Однофазный наружный агрегат с трехфазным резервным
нагревателем:
e efe
ihg
j
A B C
b
a
d

c
5
8
0
1
5
0
0
0
5
8
0
1
5
0
0
0
A Наружный агрегат
B Внутренний агрегат
C Резервуар ГВБП
a Электрический шкаф (L
1
/N): энергосберегающий
источник электропитания
b Электрический шкаф (L
1
/L
2
/L
3
/N): обычный источник
электропитания
c Счетчик (L
1
/N)
d Счетчик (L
1
/L
2
/L
3
/N)
e Предохранитель (L
1
/N)
f Предохранитель (L
1
/L
2
/L
3
/N)
g Наружный агрегат (L
1
/N)
h Внутренний агрегат (L
1
/N)
i Резервный нагреватель (L
1
/L
2
/L
3
/N)
j Вспомогательный нагреватель (L
1
/N)
5.6 Настройка контроля
потребления энергии
▪ Контроль потребления энергии:
▪ Позволяет ограничивать потребление энергии во всей
системе (наружный агрегат, внутренний агрегат, резервный
нагреватель и дополнительный вспомогательный
нагреватель).
▪ Конфигурация: уровень ограничения потребления энергии и
способ его достижения устанавливается через интерфейс
пользователя.
▪ Уровень ограничения потребления энергии выражается
следующим образом:
▪ Максимальный рабочий ток (А)
▪ Максимальная потребляемая мощность (кВт)
▪ Уровень ограничения потребления энергии активируется
следующим образом:
▪ Постоянно
▪ Цифровыми входами
